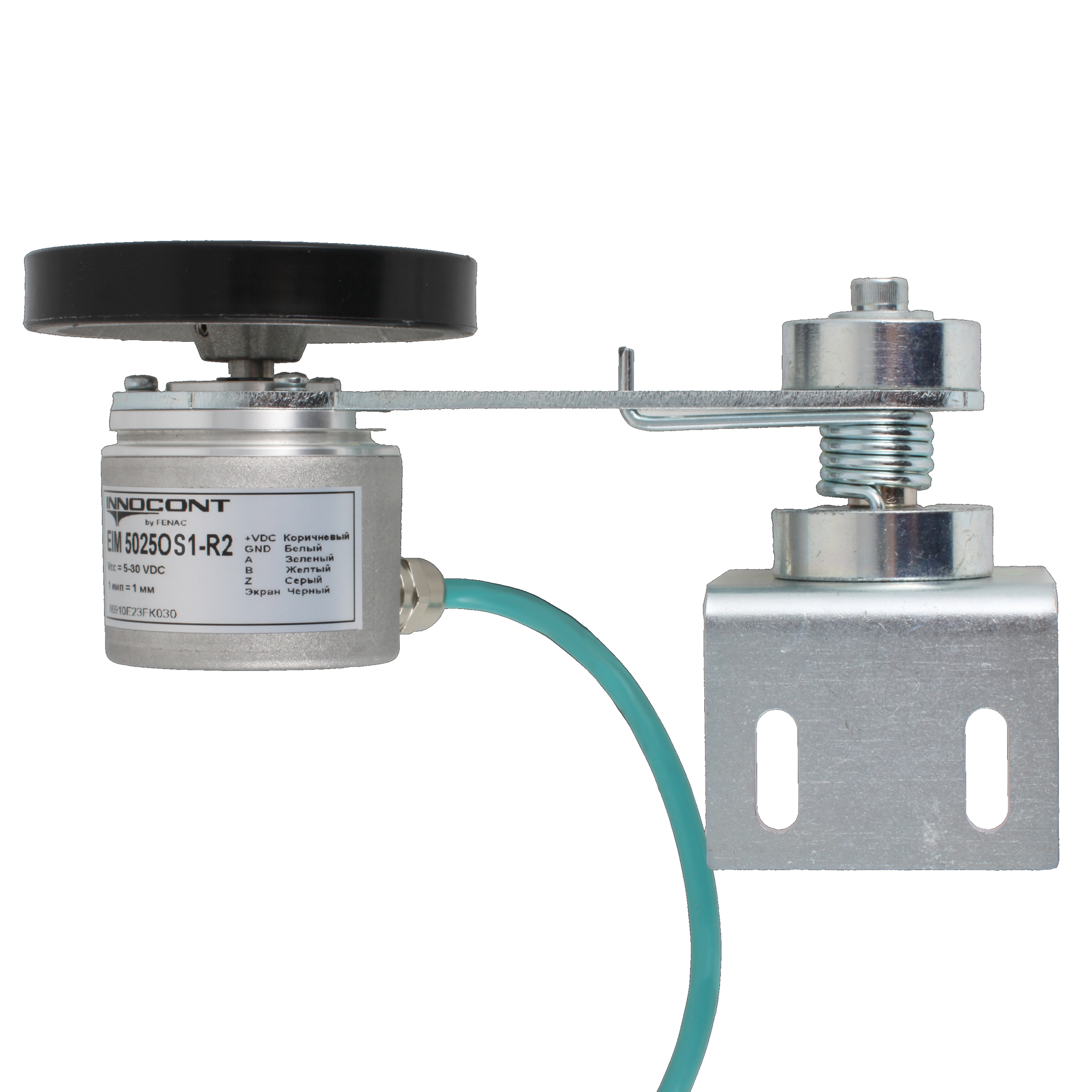

EIM 5025OS1-R2

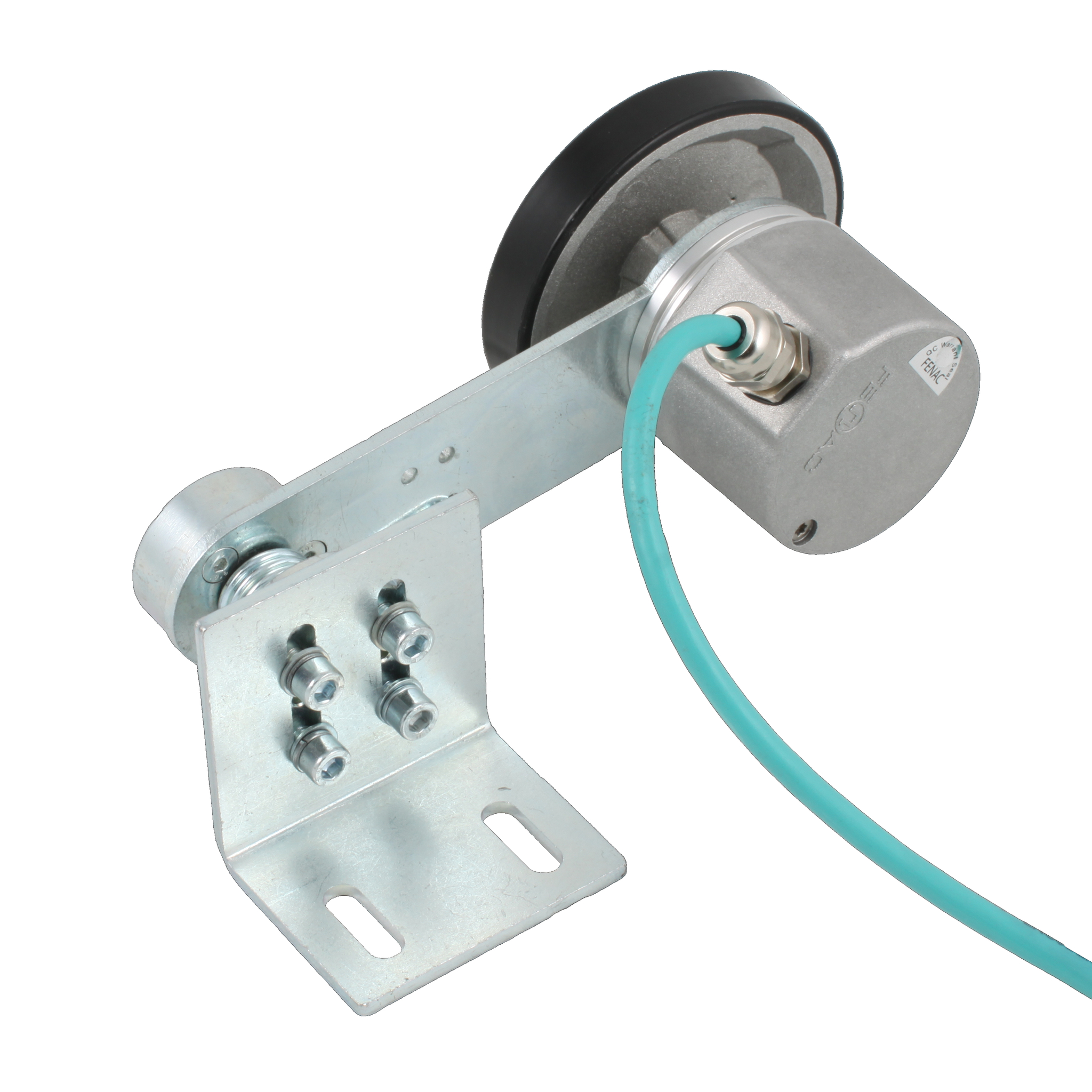

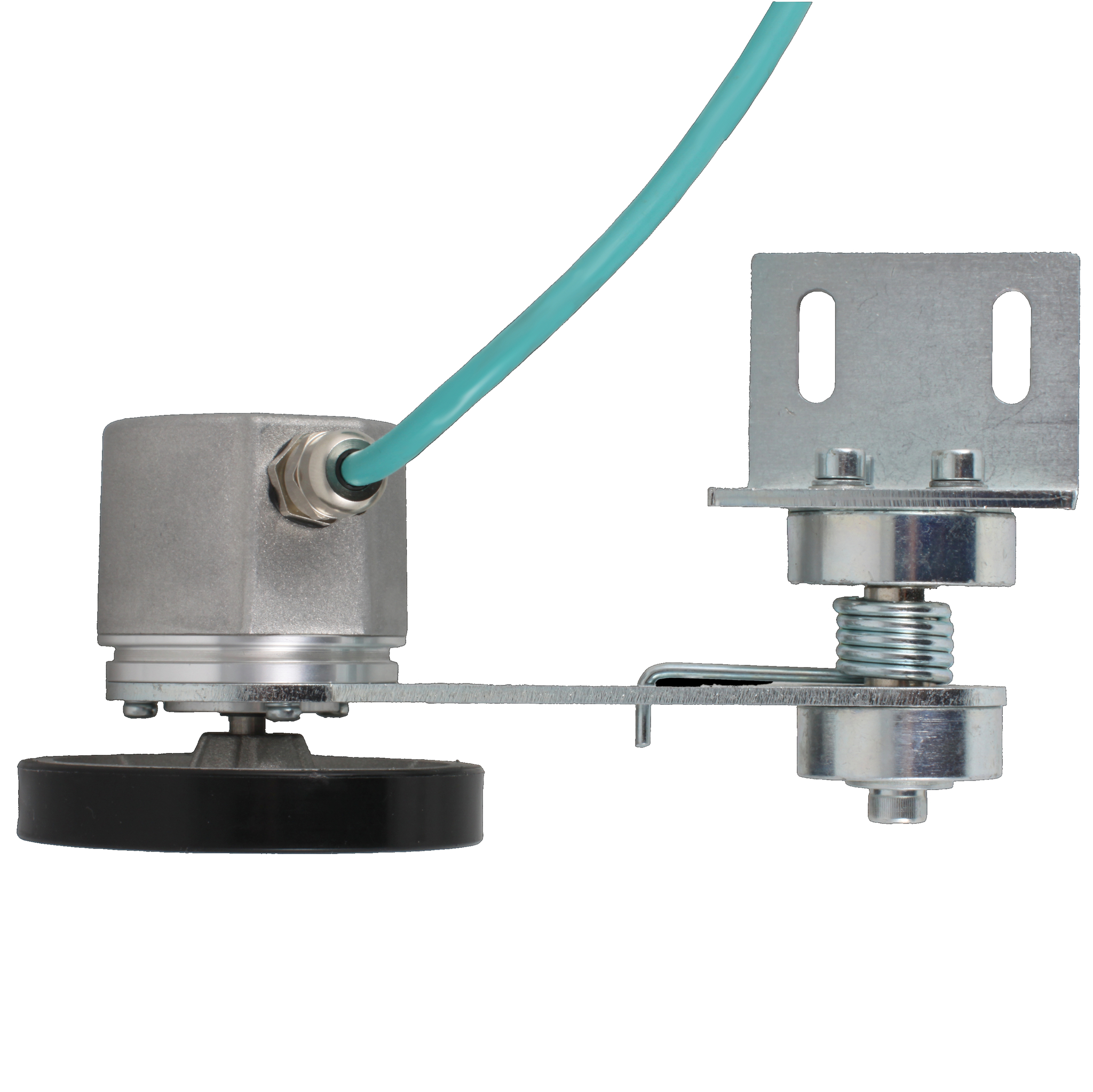

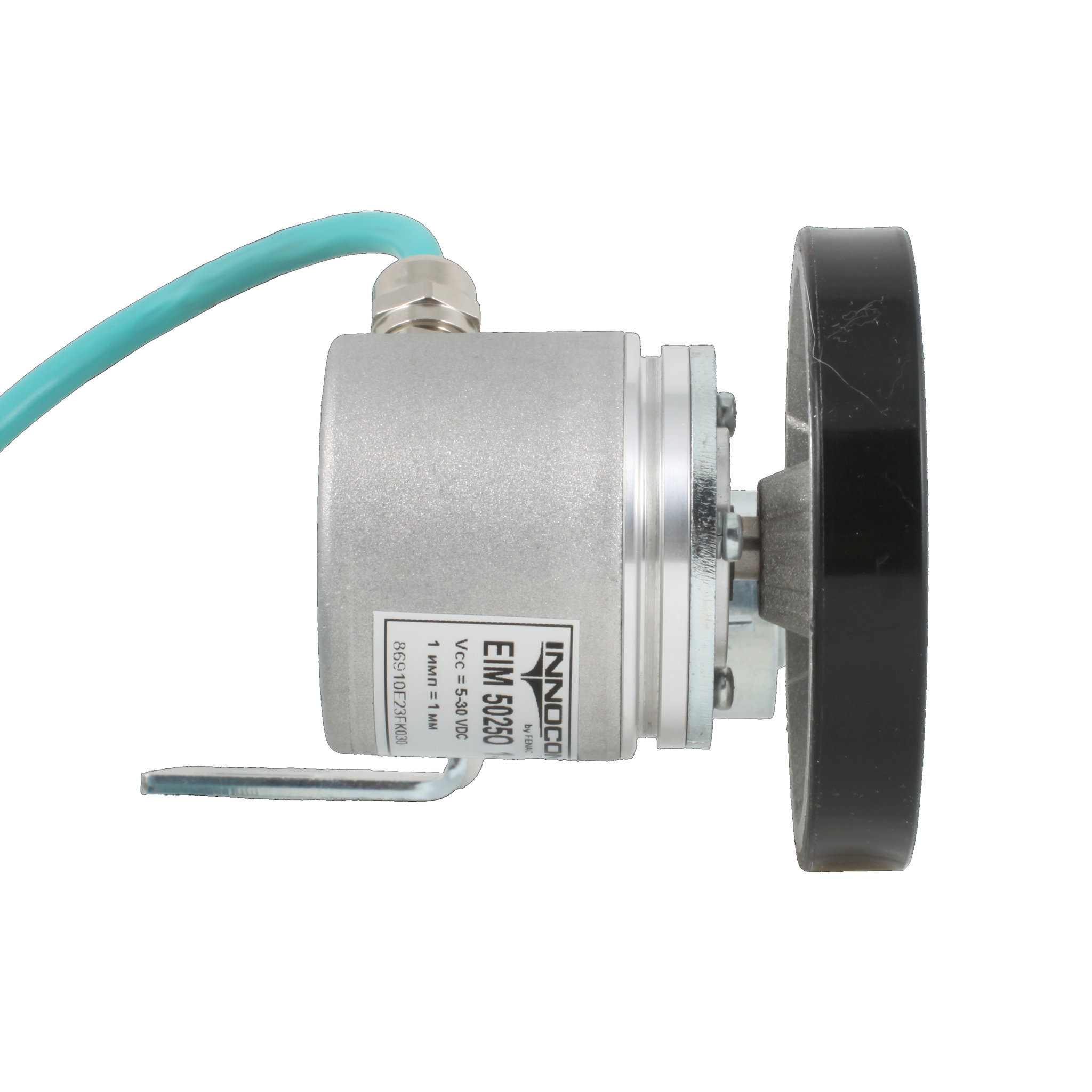

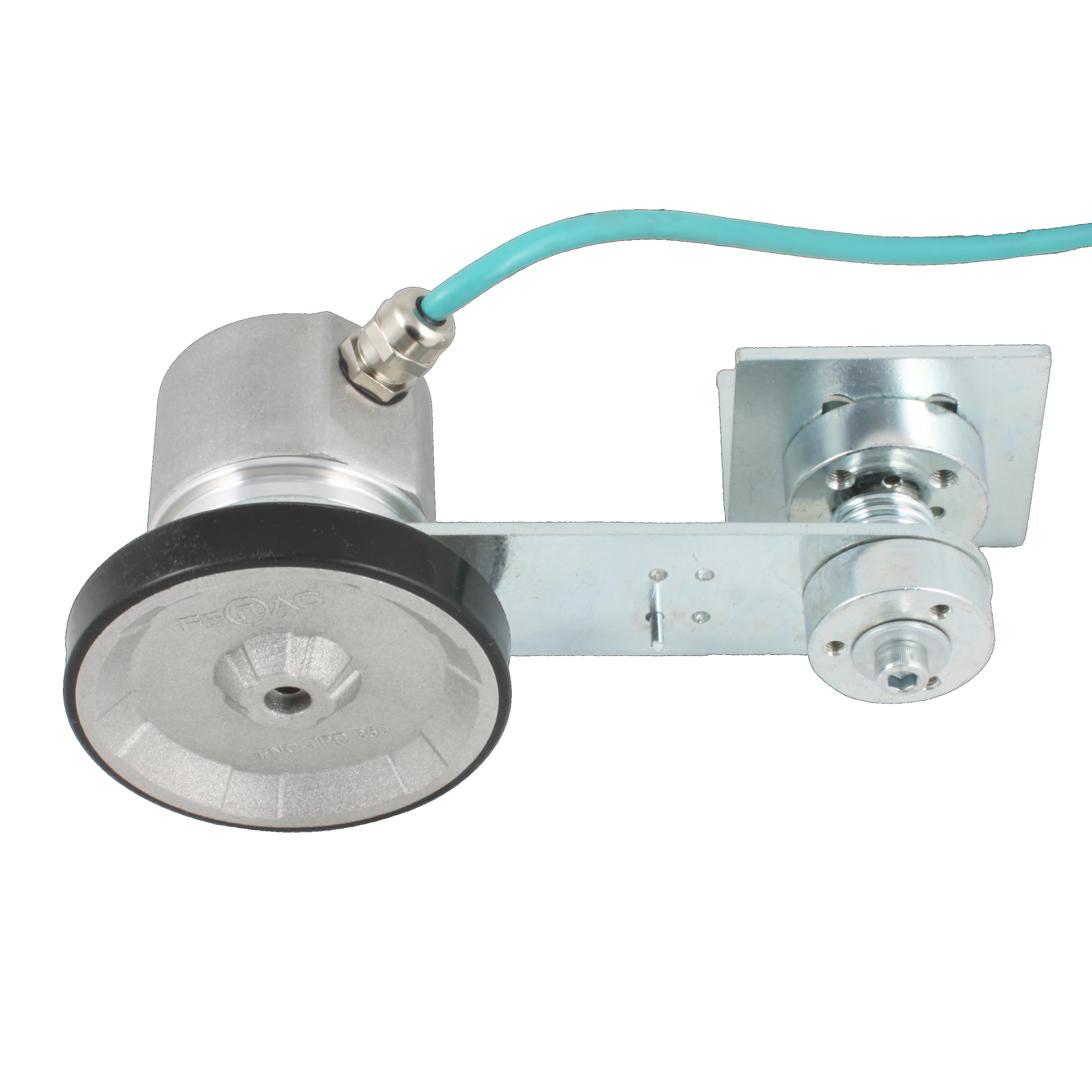

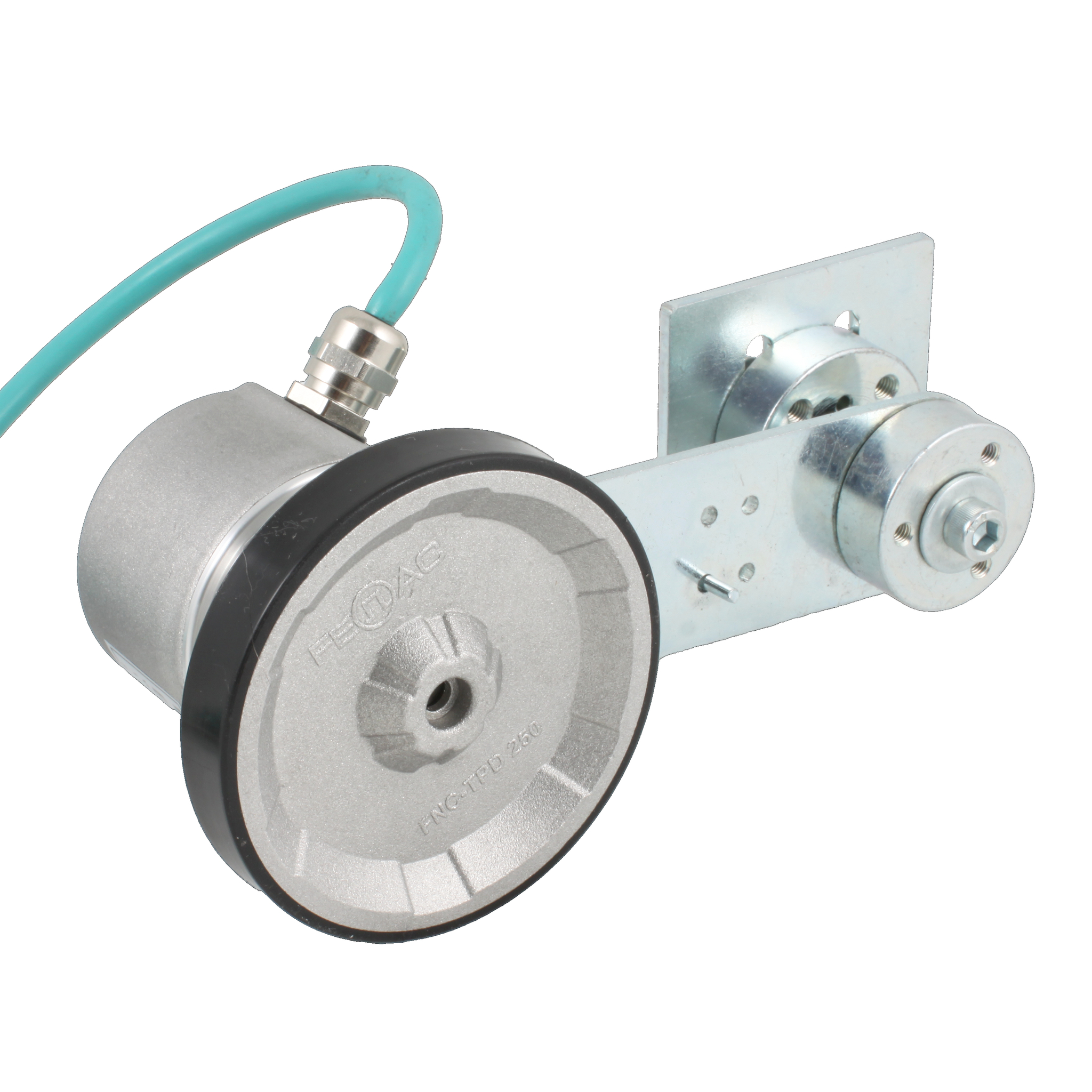

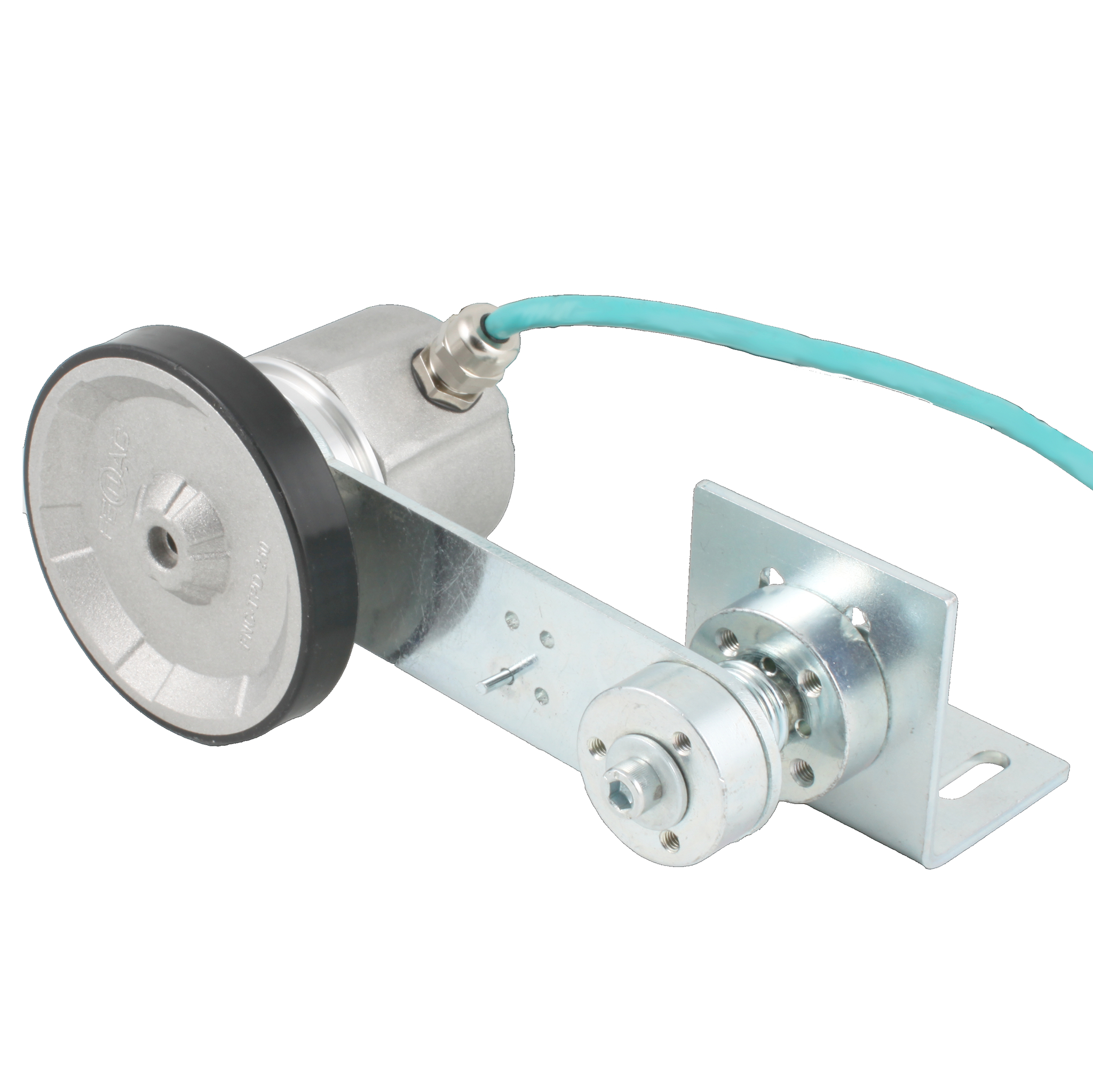

Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, онтактная поверхность - резина, профиль гладкий, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м
Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, онтактная поверхность - резина, профиль гладкий, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м
Применяется для измерения длины или скорости подвижных объектов и материалов как ленты и полотна
- Длина окружности мерного колеса 250мм

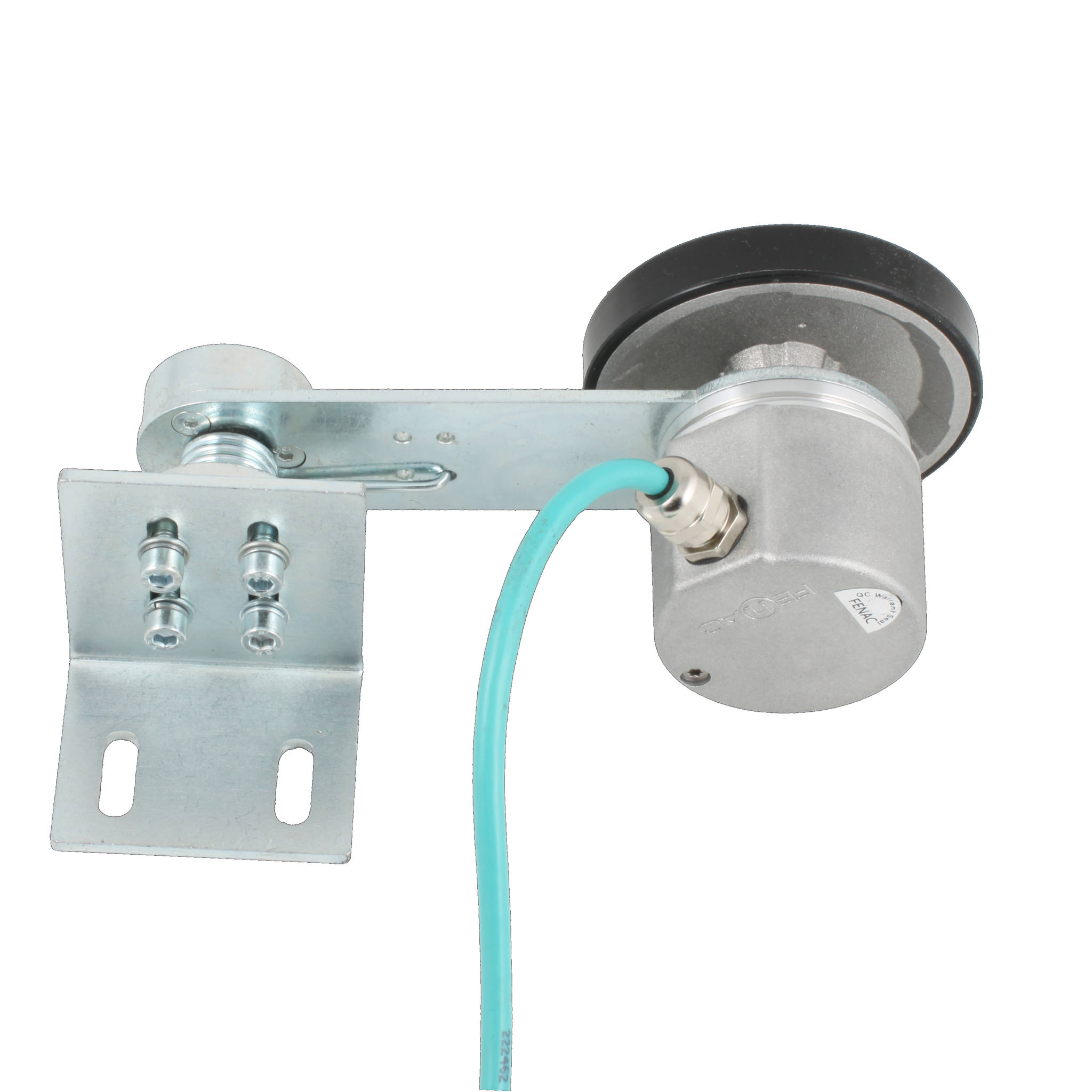

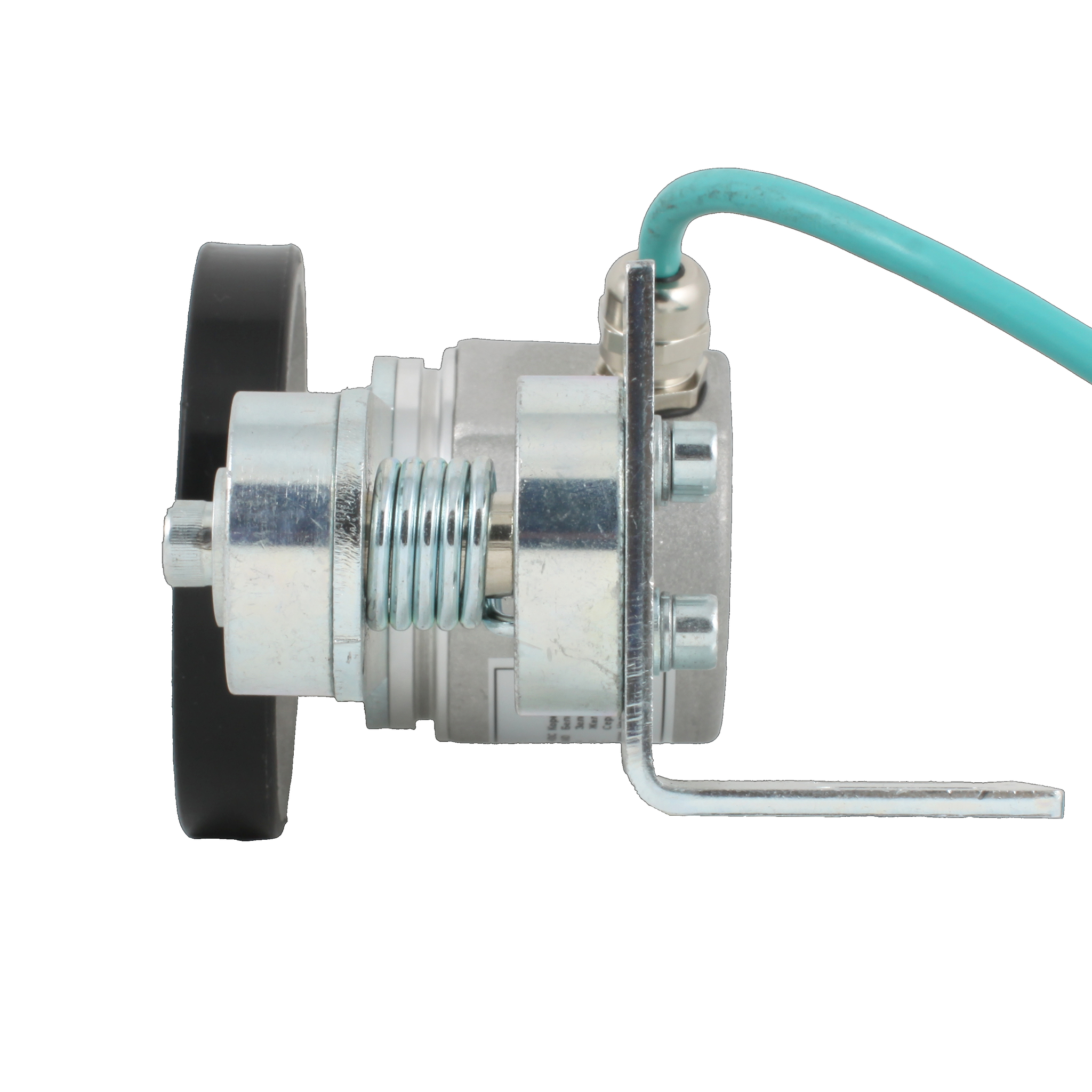

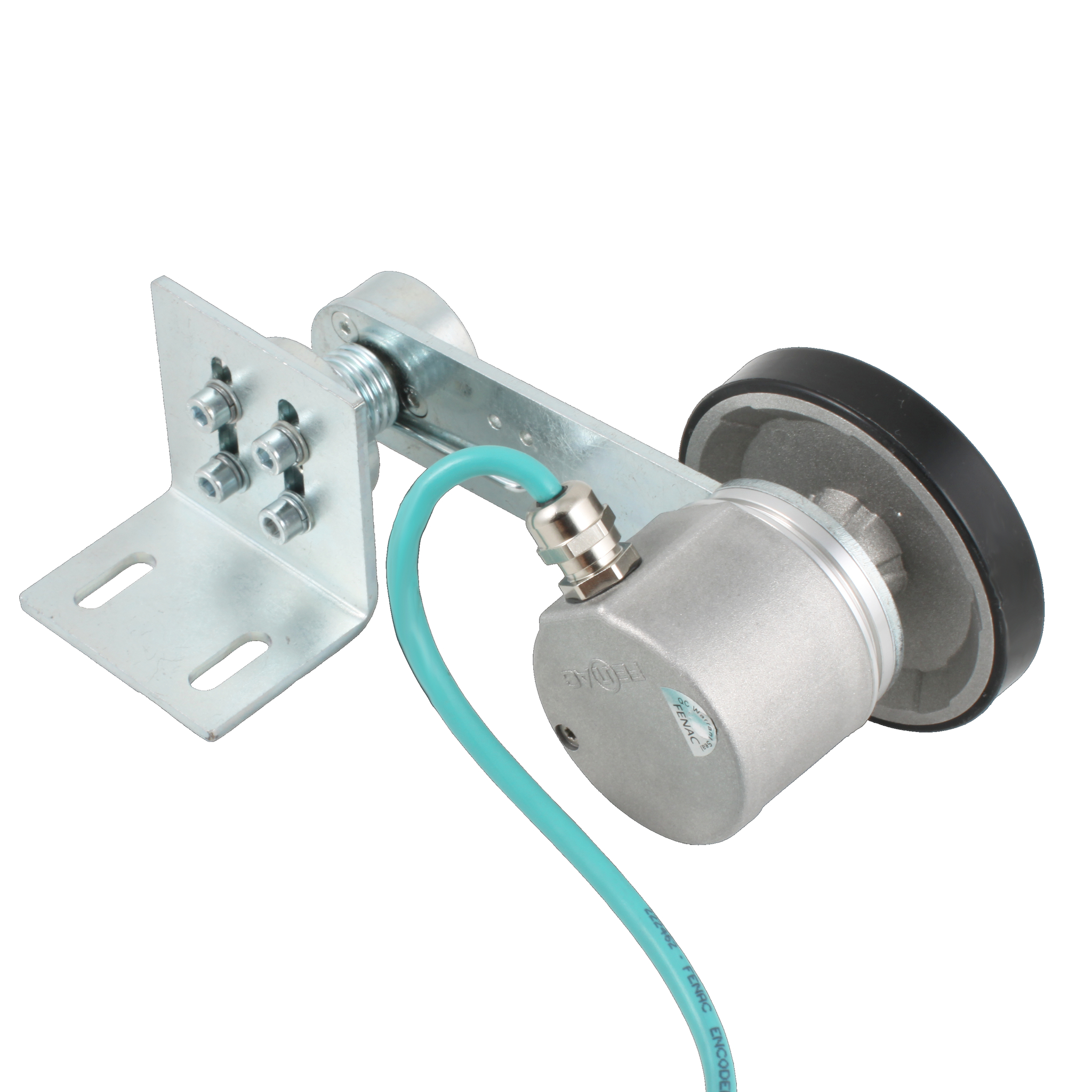

- Надежный подпружиненный кронштейн
- Прочная конструкция механической и электрической частей
- Контактная поверхность мерного колеса гладкая
Принцип работы
Вращение диска с метками (рисками) приводит к цикличным прерываниям светового потока. Нанесённая на диск метка не пропускает свет, и фотодатчик не получает световой поток. После вращения диска метка перемещается, открывая щель для светового потока, и световой поток попадает на фотодатчик, формируя импульс.
ПРИНЦИП РАБОТЫ
EIM 50 - это устройство, преобразующее вращение измерительного колеса в электрический выходной сигнал, в котором мерное колесо, соприкасаясь с движущейся поверхностью, вращается и передает это движение на вал оптического энкодера, где светодиод и фотосенсор через диск с прорезями формируют два сдвинутых по фазе импульсных сигнала (A и B), позволяя определять пройденное расстояние и скорость по количеству импульсов.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Применяется для измерения длинны и скорости подвижных объектов и материалов, таких как ленты, полотна.
- Длинна окружности мерного колеса 200 и 250 мм.
- Надежный подпружиненный кронштейн.
- Два варианта контактной поверхности мерного колеса: гладкая и ребристая.
ДИАГРАММА ВЫХОДНОГО СИГНАЛА
ДЛИНЫ ОКРУЖНОСТЕЙ
