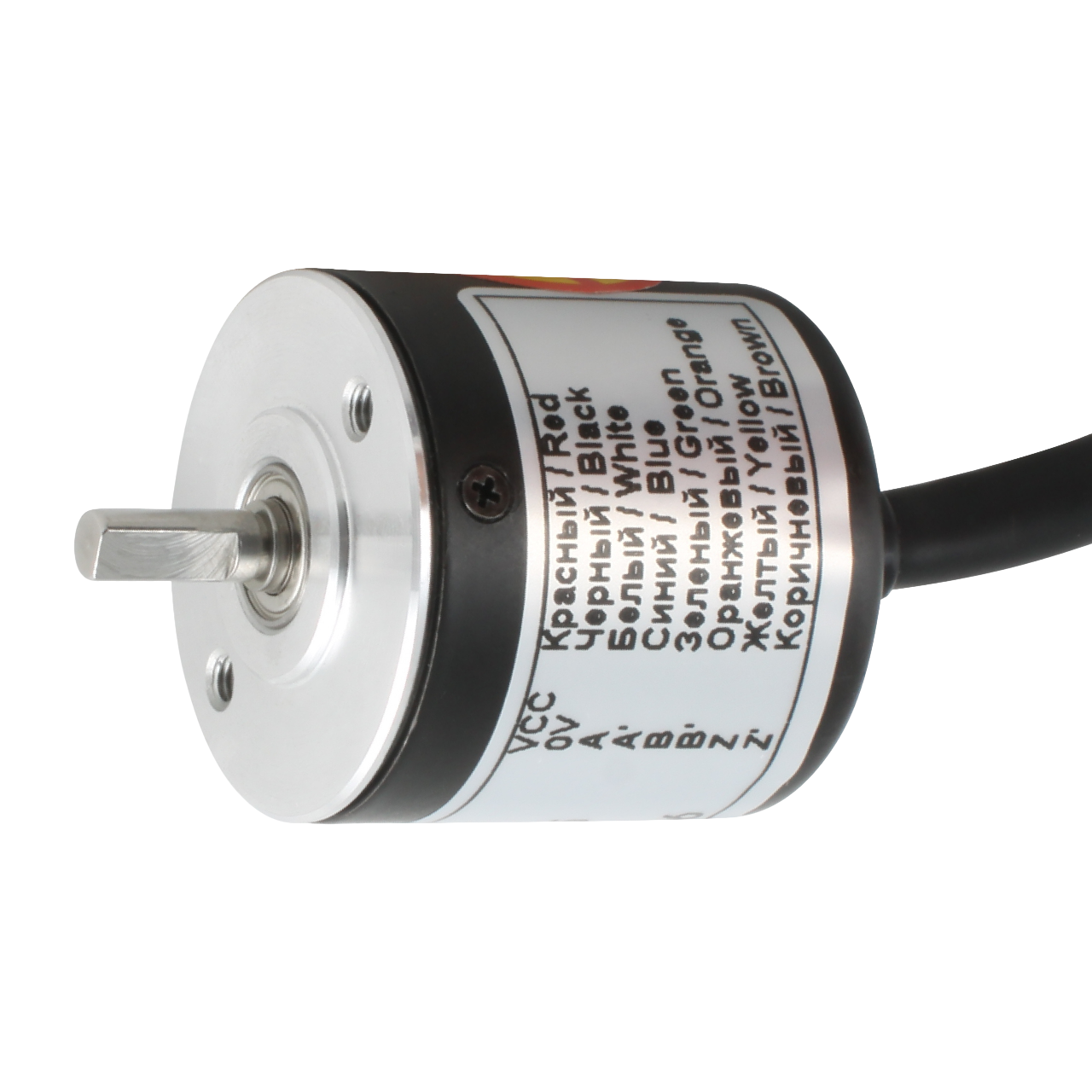

INNOCONT ESI 30 – представляет собой инкрементальный энкодер с фиксированным разрешением диаметром 30 мм. Энкодер серии ESI классическое решение для автоматизации производства, применяемое для определения:

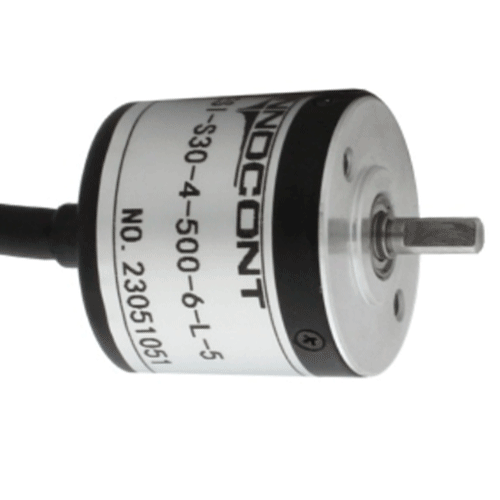

ESI-S30-4-100-3-T-24
ESI-S30-4-500-3-T-24
ESI-S30-4-360-3-T-24
ESI-S30-4-200-3-T-24
ESI-S30-4-500-6-L-5
ESI-S30-4-360-6-L-5
ESI-S30-4-200-6-L-5
ESI-S30-4-100-6-L-5
ESI-S30-4-1000-6-L-5
ESI-S30-4-1024-3-T-24
ESI-S30-4-1000-3-T-24
ESI-S30-4-1024-6-L-5
INNOCONT ESI 30 – представляет собой инкрементальный энкодер с фиксированным разрешением диаметром 30 мм. Энкодер серии ESI классическое решение для автоматизации производства, применяемое для определения:
Инкрементальный энкодер INNOCONT серии ESI – устройство, генерирующее сигналы от преобразованных механических движений (угловых или линейных), посредством попадания светового потока от инфракрасного светодиода на оптический диск, вращающийся в совокупности с измеряемым объектом. Оптический диск считывает последовательность импульсов, эквивалентных перемещению вала, и передает эти импульсы во внешнее устройство, например в счетчик импульсов, контроллер или преобразователь частоты.
Энкодер INNOCONT серии ESI, в зависимости от выбранной модели, выдает определенное количество импульсов на оборот (PPR - 100, 200, 360, 500, 1000 или 1024 имп./об.) и оно не может быть изменено пользователем.
| Напряжение питания | 12...24В пост. тока ± 5% 5В пост. тока ± 5% |
| Потребляемый ток | ≤60 mA (5 VDC) ≤20 mA (24 VDC) |
| Разрешение | 100, 200, 360, 500 1000 или 1024 имп./об. |
| Выходная частота | ≤100 kHz |

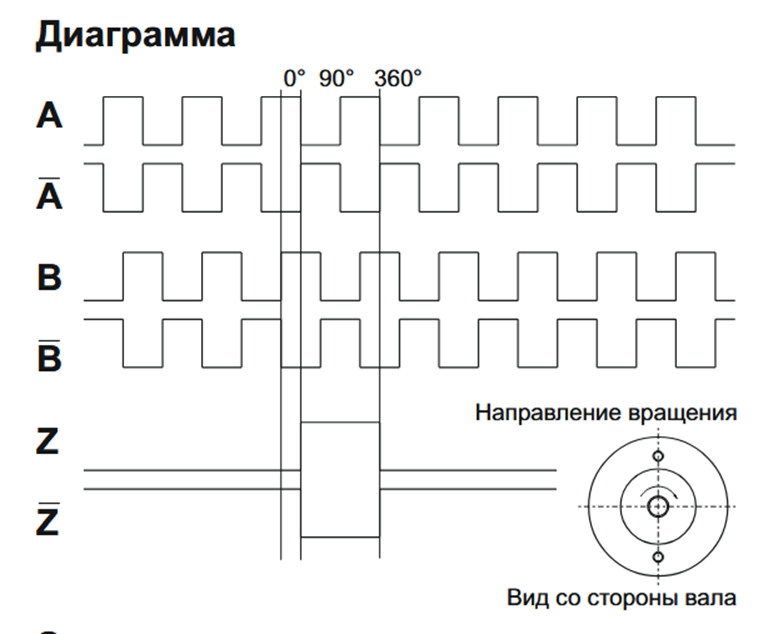

| Выходной сигнал | фазы A , B и Z смещение фаз на 90° |
| Цифровой выход: Питание 5V Питание 12..30V | Linedriver (RS422) Push-Pull |

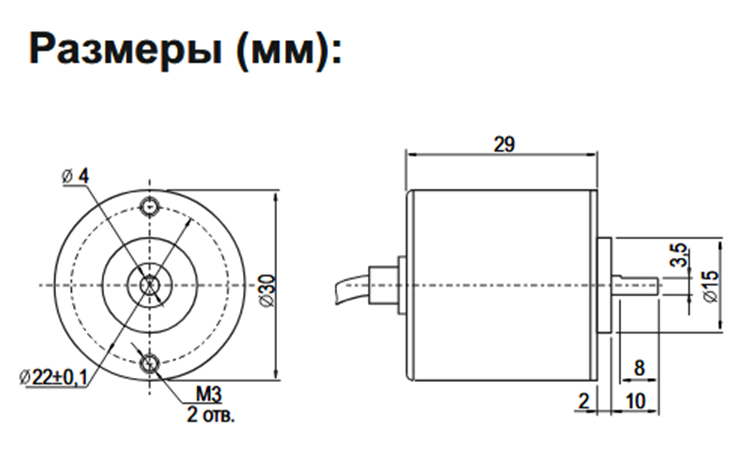

| Присоединение (фланец) | Ø30 мм |
| Нагрузка на вал | ≤10Н осевая ≤20Н радиальная |
| Степень защиты | IP54 |
| Скорость | макс. 5.000 об. |
| Момент при старте | ≤0.01 Н*м |
| Материалы | Корпус сталь Фланец алюминий Вал сталь |
| Диаметр вала: Выступающий вал: | 4 мм. |
| Рабочая температура | -20...+80° С |
| Температура хранения | -20...+85° С |
| Вес | ~ 140 гр. |

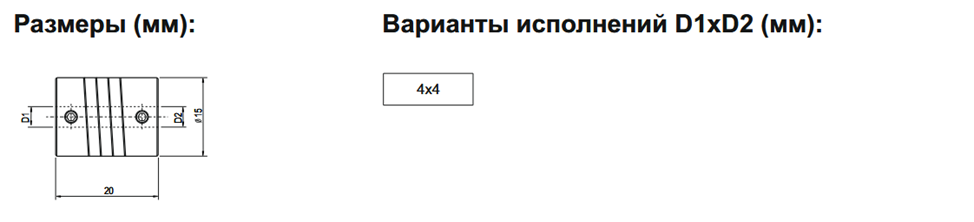

Муфта резная 15 мм – служит для передачи крутящего момента от вала объекта на энкодер. За счет своей конструкции, компенсирует незначительные перекосы, а также имеет минимальный свободный ход. Входит в комплект энкодеров с выступающим валом.
