Программируемые инкрементальные энкодеры INNOCONT серии EIP 50 в Иркутске.

INNOCONT EIP 50 – представляет собой программируемый инкрементальный энкодер диаметром 50 мм. Устройство применяется в задачах, требующих высокой точности в определение:

угла направления вала за определенный отрезок времени;
скорости вращения вала и времени, за которое вал энкодера делает полный оборот;
направления движения.

Фото Модель Описание Цена Кол-во Заказать

В наличии

EIP 50BO 6630V3000-R2

Инкрементальный программируемый энкодер INNOCONT D=50мм, выступающий вал 6мм, 5…30VDC, выход TTL/HTL с инверсией, IP 65

30 140 ₽

В наличии

EIP 50BO 8630V3000-R2

Инкрементальный программируемый энкодер INNOCONT D=50мм, выступающий вал 8мм, 5…30VDC, выход TTL/HTL с инверсией, IP 65

31 220 ₽

В наличии

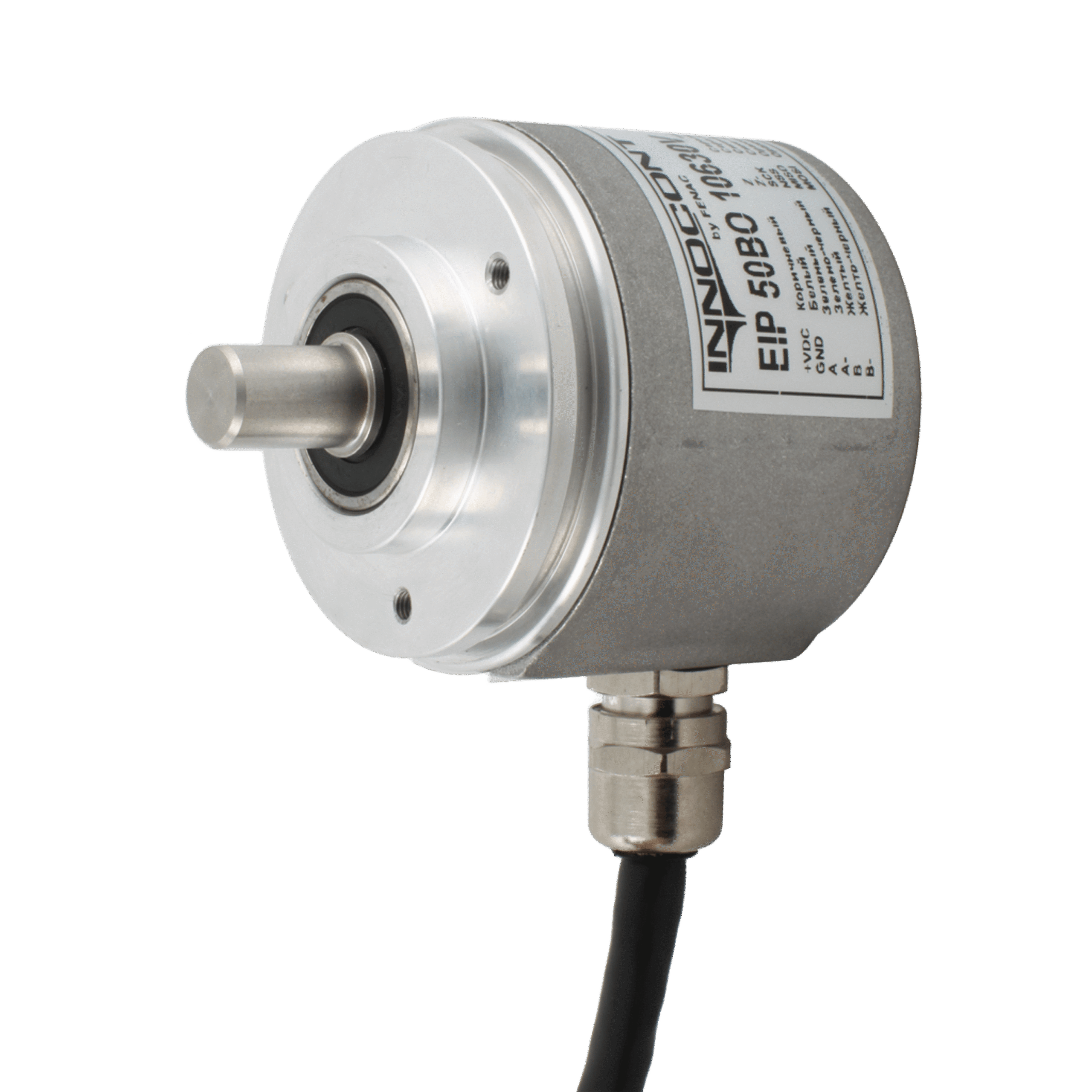

EIP 50BO 10630V3000-R2

Инкрементальный программируемый энкодер INNOCONT D=50мм, выступающий вал 10мм, 5…30VDC, выход TTL/HTL с инверсией, IP 65

31 220 ₽

В наличии

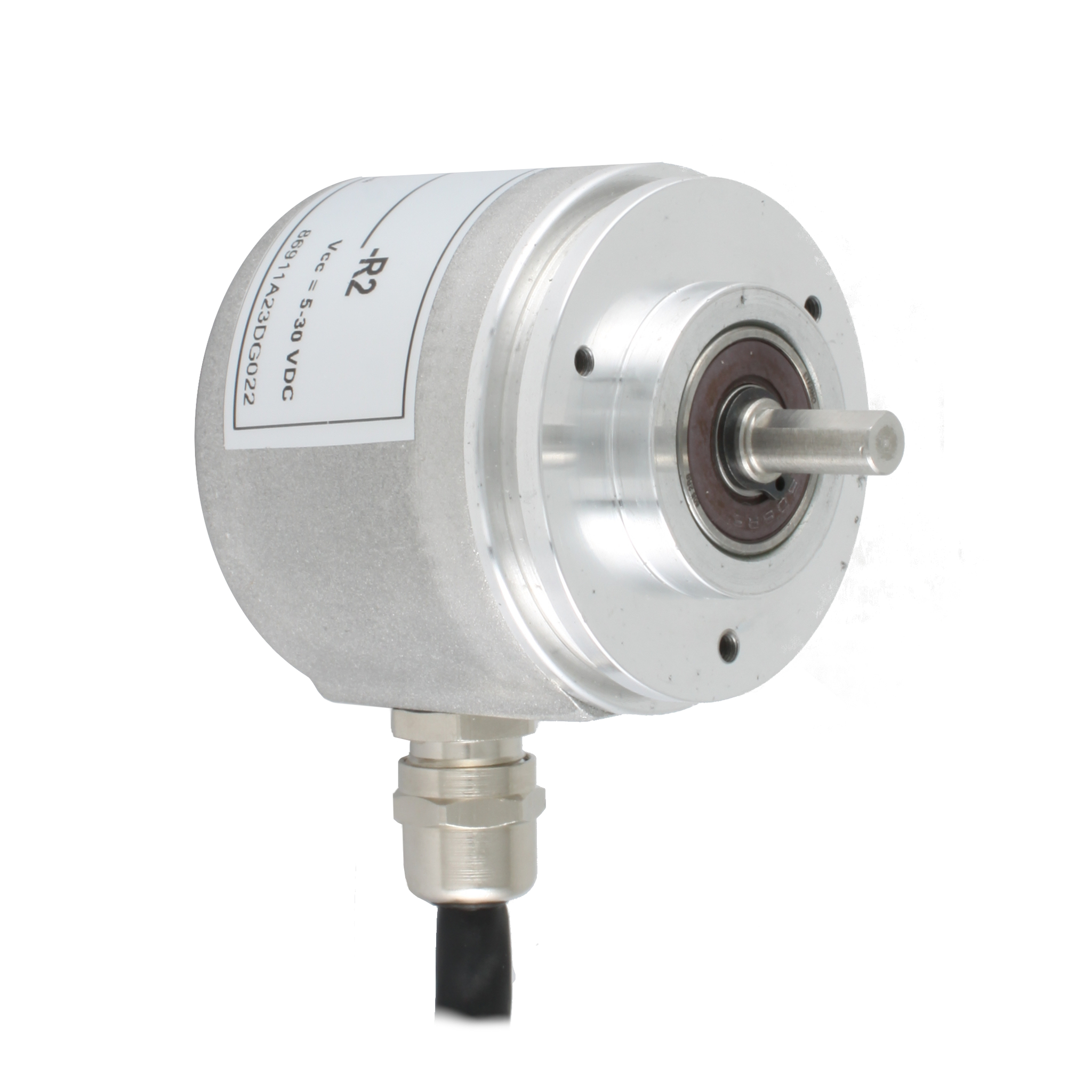

EIP 50SO 6630V3000-R2

Инкрементальный программируемый энкодер INNOCONT D=50мм, выступающий вал 6мм, сервофланец, 5…30VDC, выход TTL/HT, IP 65

31 790 ₽

В наличии

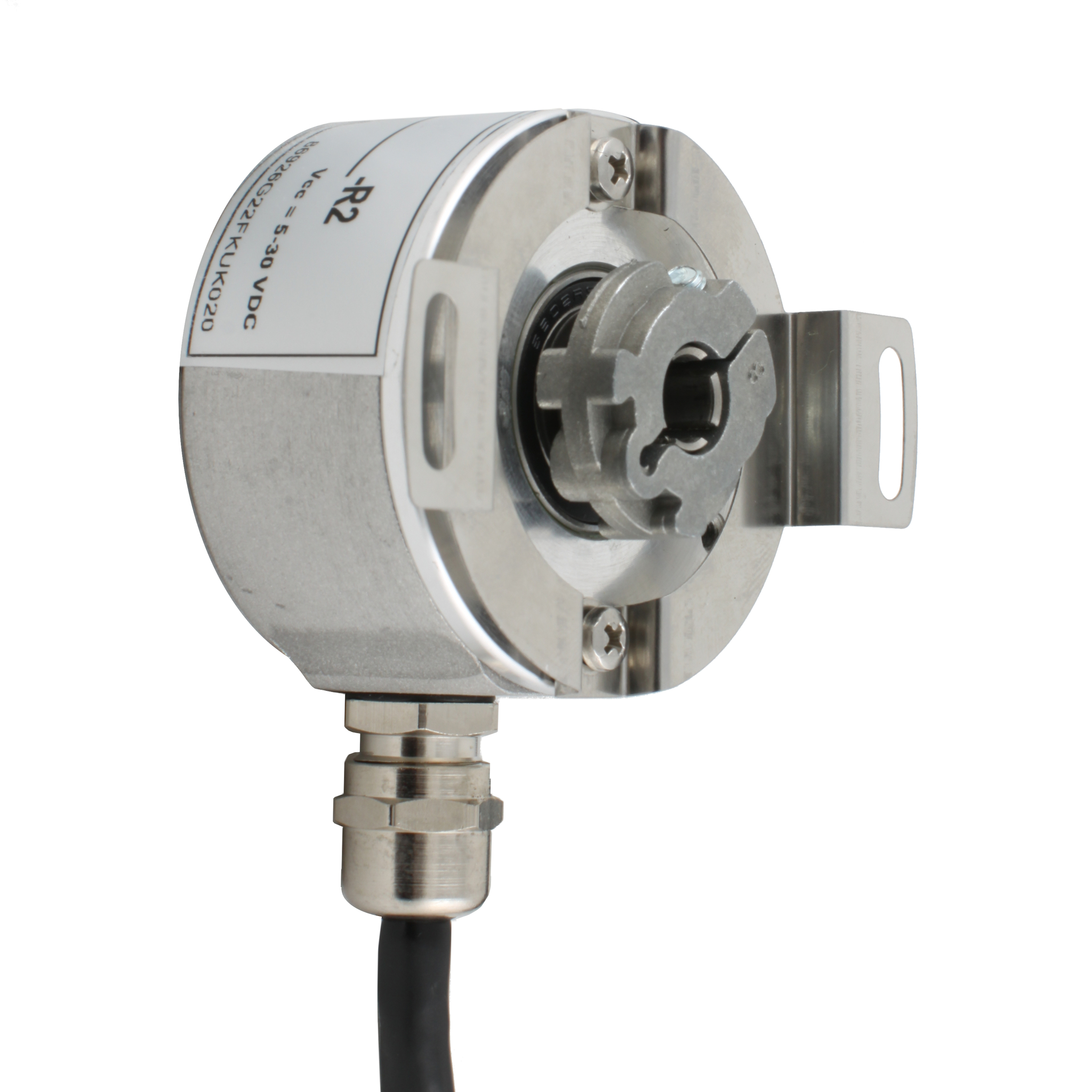

EIP 50HO 8630V3000-R2

Инкрементальный программируемый энкодер INNOCONT D=50мм, полый вал 8мм, 5…30VDC, выход TTL/HTL с инверсией, IP 54

31 930 ₽

В наличии

EIP 50HO 10630V3000-R2

Инкрементальный программируемый энкодер INNOCONT D=50мм, полый вал 10мм, 5…30VDC, выход TTL/HTL с инверсией, IP 54

31 930 ₽

В наличии

EIP 50SO 8630V3000-R2

Инкрементальный программируемый энкодер INNOCONT D=50мм, выступающий вал 8мм, сервофланец, 5…30VDC, выход TTL/HT, IP 65

32 450 ₽

В наличии

EIP 50HO 12630V3000-R2

Инкрементальный программируемый энкодер INNOCONT D=50мм, полый вал 12мм, 5…30VDC, выход TTL/HTL с инверсией, IP 54

33 650 ₽

ОПИСАНИЕ

угла направления вала за определенный отрезок времени;
скорости вращения вала и времени, за которое вал энкодера делает полный оборот;
направления движения.

ПРИНЦИП РАБОТЫ

Программируемый инкрементальный энкодер INNOCONT серии EIP - устройство, генерирующее сигналы от преобразованных механических движений (угловых или линейных), посредством попадания светового потока от инфракрасного светодиода на оптический диск, вращающийся в совокупности с измеряемым объектом. Оптический диск считывает последовательность импульсов, эквивалентных перемещению вала, и передает сигналы в виде кода, который обрабатывается внешним устройством, например счетчиком импульсов, контроллером или преобразователем частоты.

Энкодер INNOCONT серии EIP позволяет настраивать его параметры работы через специальный программатор и ПО.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Стандартный промышленный размер корпуса Ø50 мм
Исполнение с выступающим валом или полым валом
Прочная конструкция механической и электрической частей
Настройка разрешения от 1 до 65.536 имп./об.
Подключение к ПК и настройка энкодера с помощью программатора EP PT-PC и специального ПО

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания	4,75...30В пост. тока 4,75...5,5В пост. тока
Защита	От короткого замыкания От обратной полярности От перенапряжения
Потребляемый ток	≤60 mA (5 VDC) ≤26 mA (24 VDC)
Разрешение	1...65.536 имп./об.
Ноль метка	настраиваемая, 90°, 180°, 270°, 360°
Выходная частота	≤2 MHz
Выходной сигнал	A и B, смещение фазы на 90° Z + все каналы настраиваются
Цифровой выход: Питание 5V Питание 12..30V	Linedriver (RS422) Push-Pull
Помехоустойчивость	DIN EN 61000-6-2
Излучаемые помехи	DIN EN 61000-6-2
Присоединение (фланец)	Ø50 мм
Нагрузка на вал	≤140Н осевая ≤240Н радиальная
Степень защиты	IP54 для версий с полым валом IP65 для версий с выступающим валом
Скорость	макс. 12.000 об.
Момент при старте	≤0.025 Н*м
Материалы	Корпус алюминий Фланец алюминий Вал нержавеющая сталь
Диаметр вала: Выступающий вал: Полый вал:	6, 8, 10 мм. 8, 10, 12, 14 мм. Другие значения по запросу
Срок службы подшипников	2х10⁹ об. при 100% допустимой нагрузке на вал
Рабочая температура	-20...+85° С
Температура хранения	-30...+90° С
Вес	~ 250 гр.

РАЗМЕРЫ

Размеры INNOCONT серии EIP 50.png

Размеры 2 INNOCONT серии EIP 50.png

Размеры 3 INNOCONT серии EIP 50.png

ДИАГРАММА ВЫХОДНОГО СИГНАЛА


ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Муфта разрезная 25 мм – служит для передачи крутящего момента от вала объекта на энкодер. За счет своей конструкции, компенсирует незначительные перекосы, а также имеет минимальный свободный ход. Входит в комплект к энкодерам с выступающим валом.

Муфта для INNOCONT серии EIP 50.png
