INNOCONT EIP 40 – представляет собой программируемый инкрементальный энкодер диаметром 40 мм. Устройство применяется в задачах, требующих высокой точности в определение:

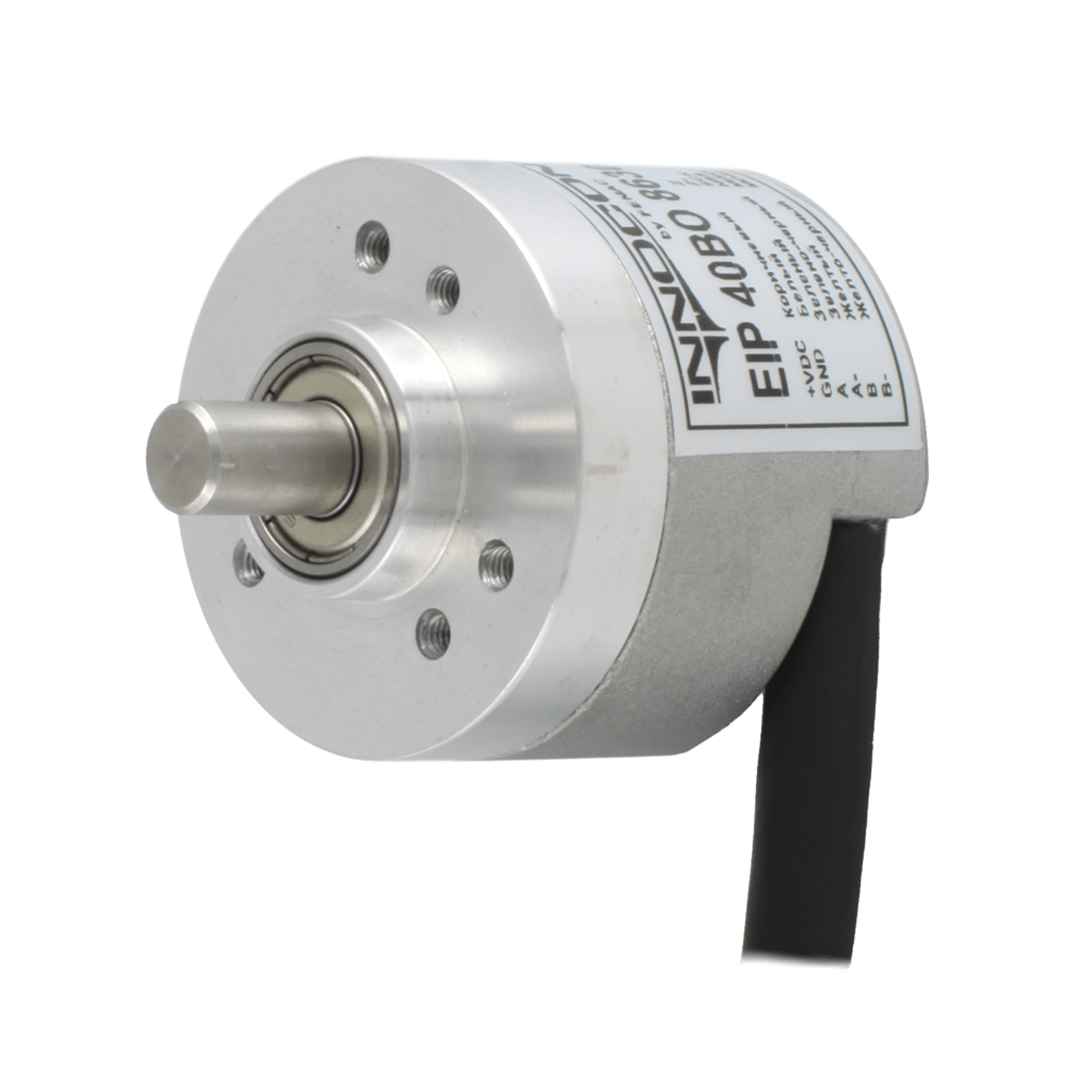

EIP 40BO 8630V3000-T2
EIP 40BO 6630V3000-T2
EIP 40HO 8630V3000-T2
EIP 40HO 6630V3000-T2
EIP 40HO 10630V3000-T2
EIP 40HO 12630V3000-T2
EIP 40HO 8330V3000-T2
INNOCONT EIP 40 – представляет собой программируемый инкрементальный энкодер диаметром 40 мм. Устройство применяется в задачах, требующих высокой точности в определение:
Программируемый инкрементальный энкодер INNOCONT серии EIP - устройство, генерирующее сигналы от преобразованных механических движений (угловых или линейных), посредством попадания светового потока от инфракрасного светодиода на оптический диск, вращающийся в совокупности с измеряемым объектом. Оптический диск считывает последовательность импульсов, эквивалентных перемещению вала, и передает сигналы в виде кода, который обрабатывается внешним устройством, например счетчиком, контроллером или преобразователем частоты.
Энкодер INNOCONT серии EIP позволяет настраивать его параметры работы через специальный программатор и ПО.
| Напряжение питания | 4,75...30В пост. тока 4,75...5,5В пост. тока |
| Защита | От короткого замыкания От обратной полярности От перенапряжения |
| Потребляемый ток | ≤60 mA (5 VDC) ≤26 mA (24 VDC) |
| Разрешение | 1...65.536 имп./об. |
| Ноль метка | настраиваемая, 90°, 180°, 270°, 360° |
| Выходная частота | ≤2 MHz |
| Выходной сигнал | A и B, смещение фазы на 90° Z + все каналы настраиваются |
| Цифровой выход: Питание 5V Питание 12..30V | Linedriver (RS422) Питание 12..30V Push-Pull |
| Помехоустойчивость | DIN EN 61000-6-2 |
| Излучаемые помехи | DIN EN 61000-6-4 |
| Присоединение (фланец) | Ø40 мм |
| Нагрузка на вал | ≤140Н осевая ≤240Н радиальная |
| Степень защиты | IP54 для версий с полым валом IP65 для версий с выступающим валом |
| Скорость | макс. 12.000 об. |
| Момент при старте | ≤0.025 Н*м |
| Материалы | Корпус алюминий Фланец алюминий Вал нержавеющая сталь |
| Диаметр вала: Выступающий вал: Полый вал: | 6, 8, 10 мм. 6, 8, 10, 12 мм. Другие значения по запросу |
| Срок службы подшипников | 2х10⁹ об. при 100% допустимой нагрузке на вал |
| Рабочая температура | -20...+85° С |
| Температура хранения | -30...+90° С |
| Вес | ~ 250 гр. |
Муфта резная 20 мм – служит для передачи крутящего момента от вала объекта на энкодер. За счет своей конструкции, компенсирует незначительные перекосы, а также имеет минимальный свободный ход. Входит в комплект энкодеров с выступающим валом.
