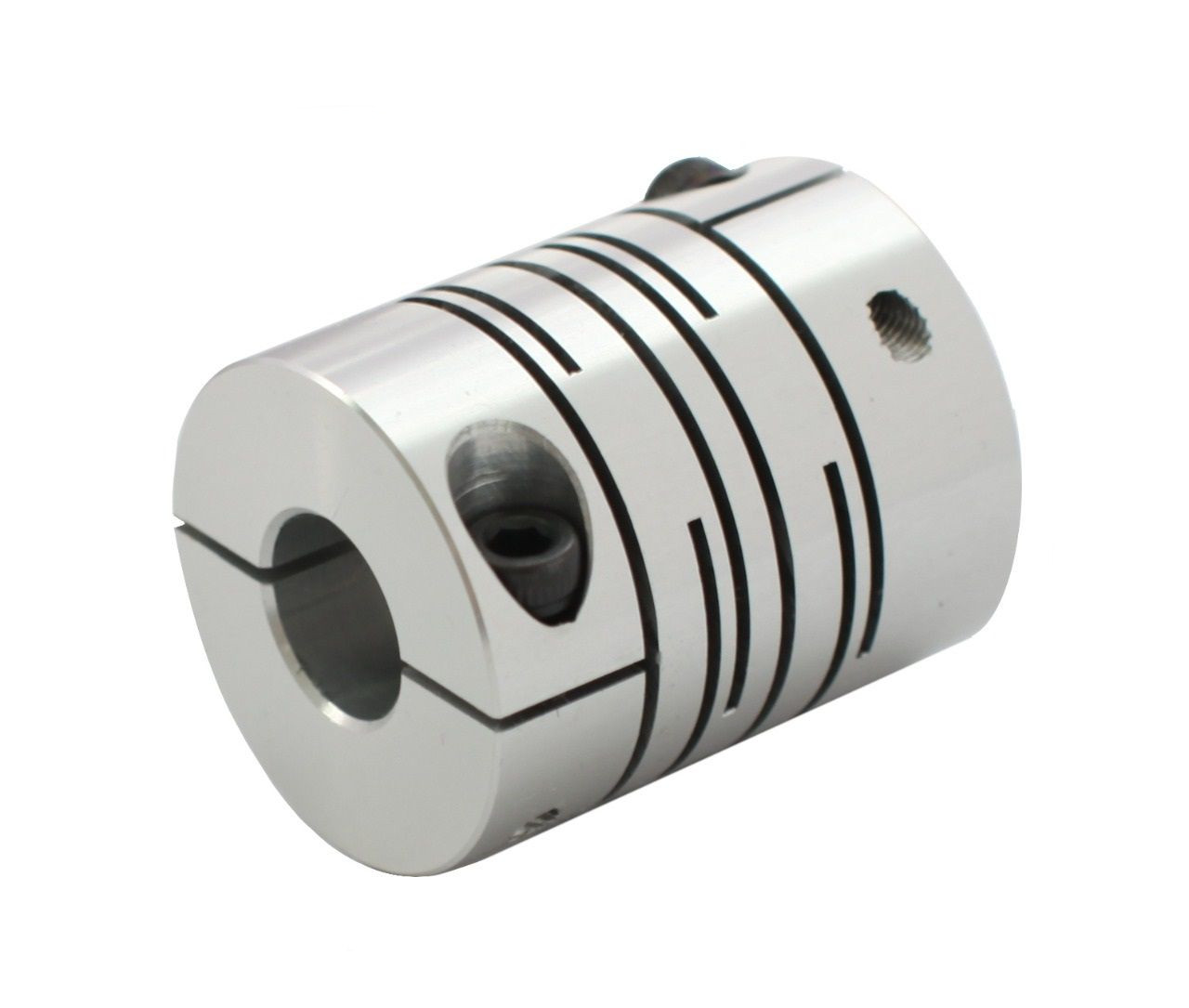

INNOCONT серии CPI - разрезная муфта, служит для передачи крутящего момента от вала объекта на энкодер. За счет своей конструкции, компенсирует незначительные
перекосы, а также имеет минимальный свободный ход. Разрезная муфта изготавливается из алюминиевого сплава или пластика, имеет небольшой вес, что позволяет осуществлять передачу крутящего момента при высоких оборотах, обеспечивая низкий момент инерции.
CPI-20P-8x8
CPI-20P-6x6
CPI-12C-4x4
CPI-16C-6x6
CPI-20C-8x8
CPI-25C-8x8
CPI-25C-8x10
CPI-25C-6x8
CPI-25C-6x6
CPI-25C-6x10
CPI-25C-5x6
CPI-25C-10x10
INNOCONT серии CPI - разрезная муфта, служит для передачи крутящего момента от вала объекта на энкодер. За счет своей конструкции, компенсирует незначительные
перекосы, а также имеет минимальный свободный ход. Разрезная муфта изготавливается из алюминиевого сплава или пластика, имеет небольшой вес, что позволяет осуществлять передачу крутящего момента при высоких оборотах, обеспечивая низкий момент инерции.
| Исполнение | Номинальный крутящий момент, Н·м | Максимальный крутящий момент, Н·м | Макс. скорость вращения, об./мин. | Момент инерции, кг·м² | Погрешность при несоосности | Масса, гр. | ||
| Угол | Радиальное отклонение, мм | Осевое отклонение, мм | ||||||
| CPI-12C | 0,5 | 1 | 15000 | 7,5×10-8 | 2° | 0,10 | ±0,3 | 5,0 |
| CPI-16C | 0,6 | 1,2 | 12000 | 3,1×10-7 | 2° | 0,10 | ±0,4 | 10,5 |
| CPI-20P | 0,5 | 1 | 6000 | 7,5×10-8 | 2° | 0,10 | ±0,3 | 5,0 |
| CPI-20C | 1,1 | 2,2 | 10000 | 8,6×10-7 | 2° | 0,10 | ±0,4 | 20,5 |
| CPI-25C | 1,8 | 3,6 | 8000 | 2,4×10-6 | 2° | 0,15 | ±0,5 | 31,0 |
