ENC TPD 2510

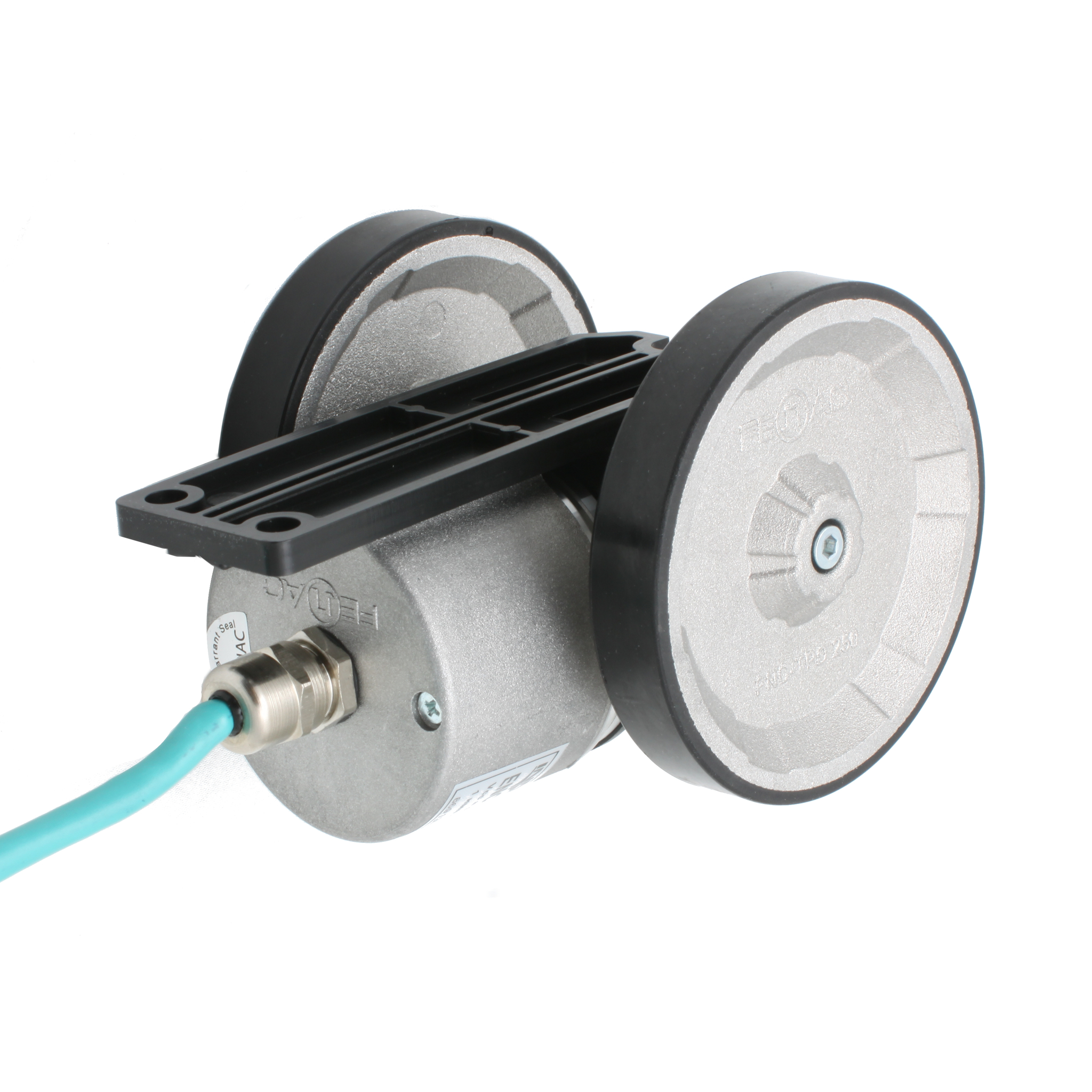

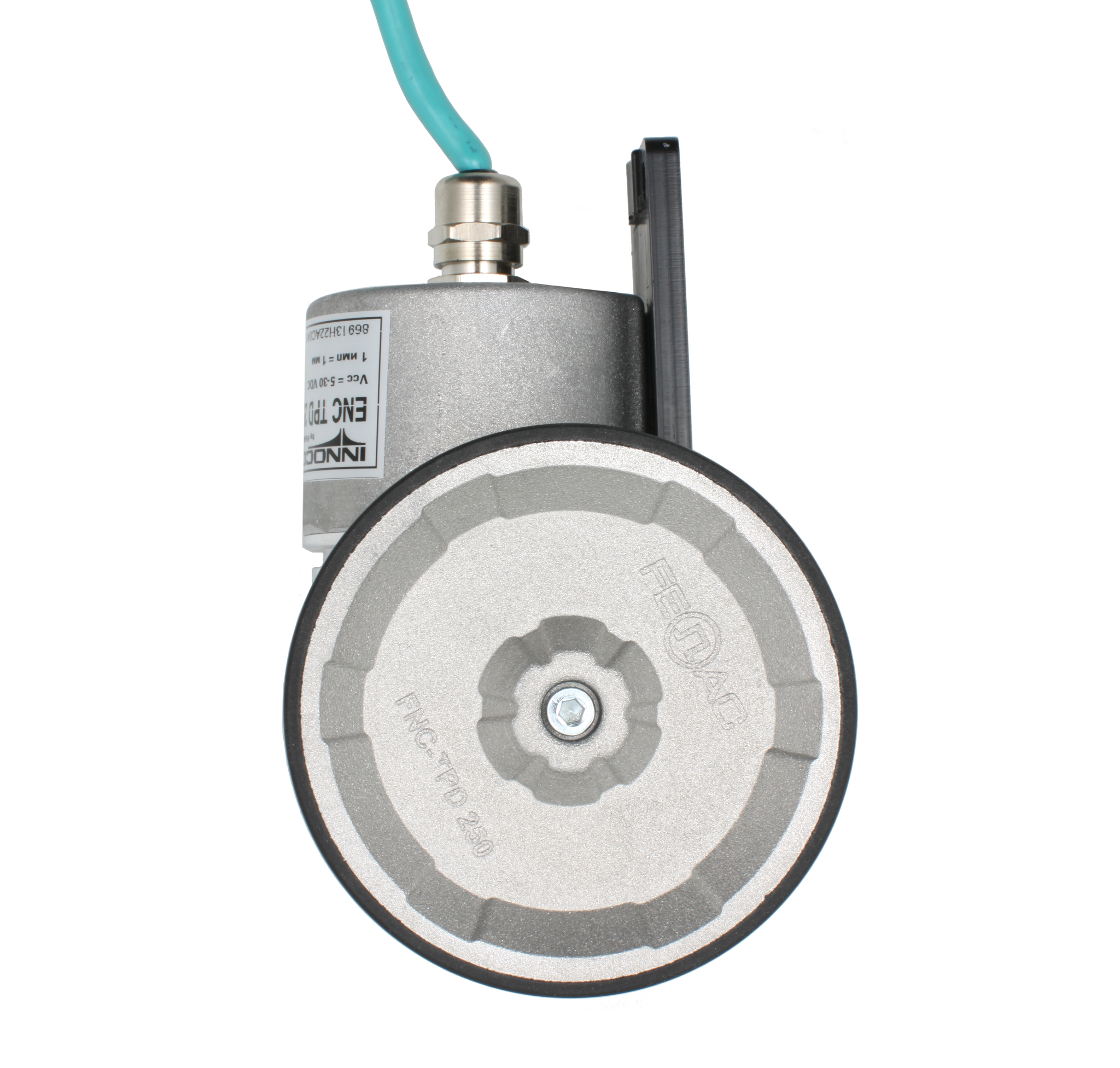

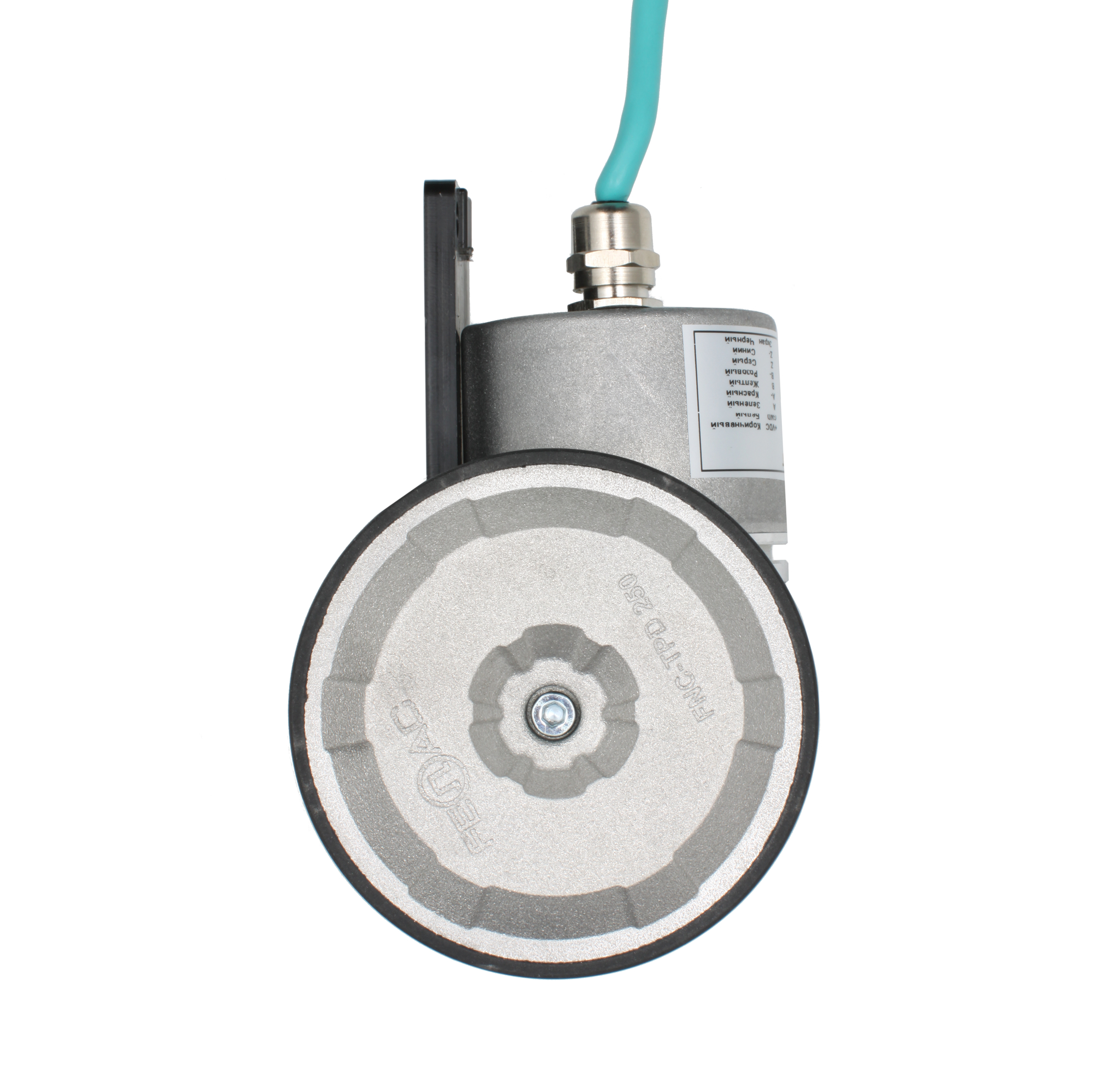

Инкрементальный энкодер INNOCONT с мерным колесом L=250мм, 1 имп/10мм, 5…30VDC, IP65, -20…+85C, кабель 2м ENC TPD 251
Инкрементальный энкодер INNOCONT с мерным колесом L=250мм, 1 имп/10мм, 5…30VDC, IP65, -20…+85C, кабель 2м ENC TPD 251
Инкрементальный энкодер с мерным колесом INNOCONT L=250мм, 1 имп/10мм, 5…30VDC, IP65, -20…+85C, кабель 2м ENC TPD 2510 - это устройство, которое используется для измерения угловых перемещений и положения вращающихся элементов, таких как валы, шкивы и колеса. Он состоит из двух основных частей: инкрементального датчика и вращающегося элемента, который вращается вокруг своей оси.
Принцип работы
Вращение диска с метками (рисками) приводит к цикличным прерываниям светового потока. Нанесённая на диск метка не пропускает свет, и фотодатчик не получает световой поток. После вращения диска метка перемещается, открывая щель для светового потока, и световой поток попадает на фотодатчик, формируя импульс.
ПРИНЦИП РАБОТЫ
ENC TPD — это устройство, преобразующее вращение измерительных колес в электрический выходной сигнал, в котором мерное колесо, соприкасаясь с движущейся поверхностью, вращается и передает это движение на вал оптического энкодера, где светодиод и фотосенсор через диск с прорезями формируют два сдвинутых по фазе импульсных сигнала (A и B), позволяя определять пройденное расстояние и скорость по количеству импульсов.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Применяется для измерения длины или скорости подвижного объекта.
- Различные варианты размеров мерных колес.
- Прочная конструкция механической и электрической частей.

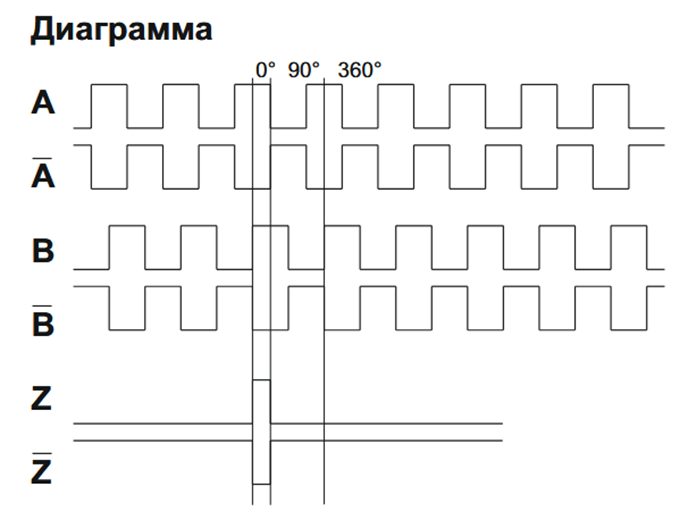

ДИАГРАММА ВЫХОДНОГО СИГНАЛА
