VFD-E

ХАРАКТЕРИСТИКИ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ DELTA ELECTRONICS VFD-E

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Настраиваемая характеристика V/F и векторное управление
• Встроенный программируемый логический контроллер (PLC)
• ПИД-регулятор
• Допускается плотная установка
• Простота обслуживания
• Модульная конструкция
• Связь по MODBUS (скорость до 38400 бит/сек), а также модули Profibus DP, DeviceNet, LonWorks, CANopen
• Гибкое расширение входов/выходов

• Совместное использование шины DC BUS
• Соответствие директивам RoHS
• Встроенный РЧ-фильтр
• Контроль температуры двигателя (РТС-термистор)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ VFD-E

ПРИМЕНЕНИЕ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ DELTA ELECTRONICS VFD-E

ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ

• Подъемно-транспортные механизмы: ленточные конвейеры, автоматические двери, вращающиеся заслонки, небольшие лифты, лебедки, эскалаторы, элеваторы, механизмы авто-парковки, кран-балки и др.
• Пищевая промышленность: ломтерезки, миксеры, смесители и др.
• Металлообработка: шлифовальные, фрезерные, сверлильные, небольшие токарные станки, прессы и т.п.
• Деревообработка: продольно-строгальные станки, пилы, деревообрабатывающие станки, несложные вырубные машины, устройства нанесения покрытия и др.

• Насосно-вентиляционное оборудование: системы кондиционирования зданий, канализационные системы, циркуляционные системы с постоянным давлением, насосы для водоснабжения зданий, сельскохозяйственные насосы, управление температурой в печах, компрессоры, вентиляторы для теплообмена, насосы для фонтанов, сушильные камеры и др.
• Бумажная/текстильная промышленность: вязальные машины, кругло- и плоскопрядильные машины, перемоточно-разрезные станки, печатные машины, промышленные швейные машины и др.
• Другие области применения: гладильные машины, пульверизаторы, "бегущая" дорожка, намотчики/размотчики, промышленные стиральные машины, авто мойки, упаковочные машины, центрифуги, экструдеры и т.д.

Компания DELTA Electronics разработала две новые модификации преобразователей частоты серии VFD-E. Одна из них VFD-E-P с разделенной системой охлаждения конструктивно выполнена без охлаждающего радиатора и предназначена для эксплуатации в запыленной среде. Вторая модификация VFD-E-T – это преобразователи типоразмера А, имеющие в своем составе встроенный тормозной ключ и возможность непосредственного подключения тормозного резистора (в стандартном исполнении преобразователи VFD-E типоразмера А встроенного тормозного ключа не имеют).

ОСОБЕННОСТИ

• Новая высоко-эффективная серия, сочетающая в себе компактное конструктивное исполнение с широкими возможностями и отличными эксплуатационными характеристиками.
• Вольт-частотный и векторный алгоритмы управления.
• Автотестирование и определение параметров двигателя при векторном управлении.
• Выходная частота от 0.1 до 600.0 Гц.
• Встроенный ПЛК (программируемый логический контроллер) позволяет гибко адаптировать преобразователь для широкого круга задач автоматизации без применения внешних приборов (счетчиков, таймеров, контроллеров и др.), что ведет к общему уменьшению затрат. Программирование встроенного ПЛК может выполняться на одном из трех языков программирования: LAD (релейно-контактная логика), IL (список инструкций), SFC (последовательные функциональные схемы).
• Возможность установки, как на стенку, так и на DIN-рейку (с адаптером крепления). Для оптимального использования места в шкафу допускается плотная установка VFD-E за счет высоко-эффективного охлаждения.
• Встроенный РЧ-фильтр (в моделях 230В/1ф и 460В/3ф) для снижения электромагнитных помех и соответствия нормам ЭМС.
• RFI-переключатель предоставляет возможность отключения цепочки конденсаторов "Y" фильтра при использовании привода в системах вычислительной техники.
• Соответствие директивам RoHS по обеспечению экологической безопасности эксплуатации и утилизации.
• Несколько VFD-E могут быть соединены в параллель в звене постоянного тока для совместной регенерации энергии торможения. В этом случае перенапряжение не допускается и энергия торможения распределяется равномерно.
• Модульная конструкция VFD-E и большое количество плат расширения такие как, плата входов/выходов (I/O card), плата реле, плата энкодера (PG card), USB-карта, и др., позволяют гибко изменять конфигурацию преобразователя для конкретной задачи.
• Возможность выноса пульта управления со светодиодным индикатором и встроенным потенциометром. А также возможность эксплуатации без пульта управления.
• Встроенный порт RS-485 (MODBUS), а так же дополнительные сетевые модули для поддержки популярных коммуникационных протоколов, включая, Profibus, DeviceNet, LonWorks и CANopen
• Развитые функции защиты, включающие в себя высоко-точное измерение тока, полную защиту от перегрузки по току (oL, oL1 и oL2), токоограничение и предотвращение перенапряжения, защиту от короткого замыкания, автоматическое повторное включение, поиск скорости и защита двигателя от перегрева (PTC-термистор).
• В базовой комплектации имеется: 6 дискретных программируемых входов; 2 аналоговых входа (4...20мА, 0...10В) и 1 аналоговый выход; 1 релейный и 1 цифровой (с открытым коллектором) многофункциональные программируемые выходы.

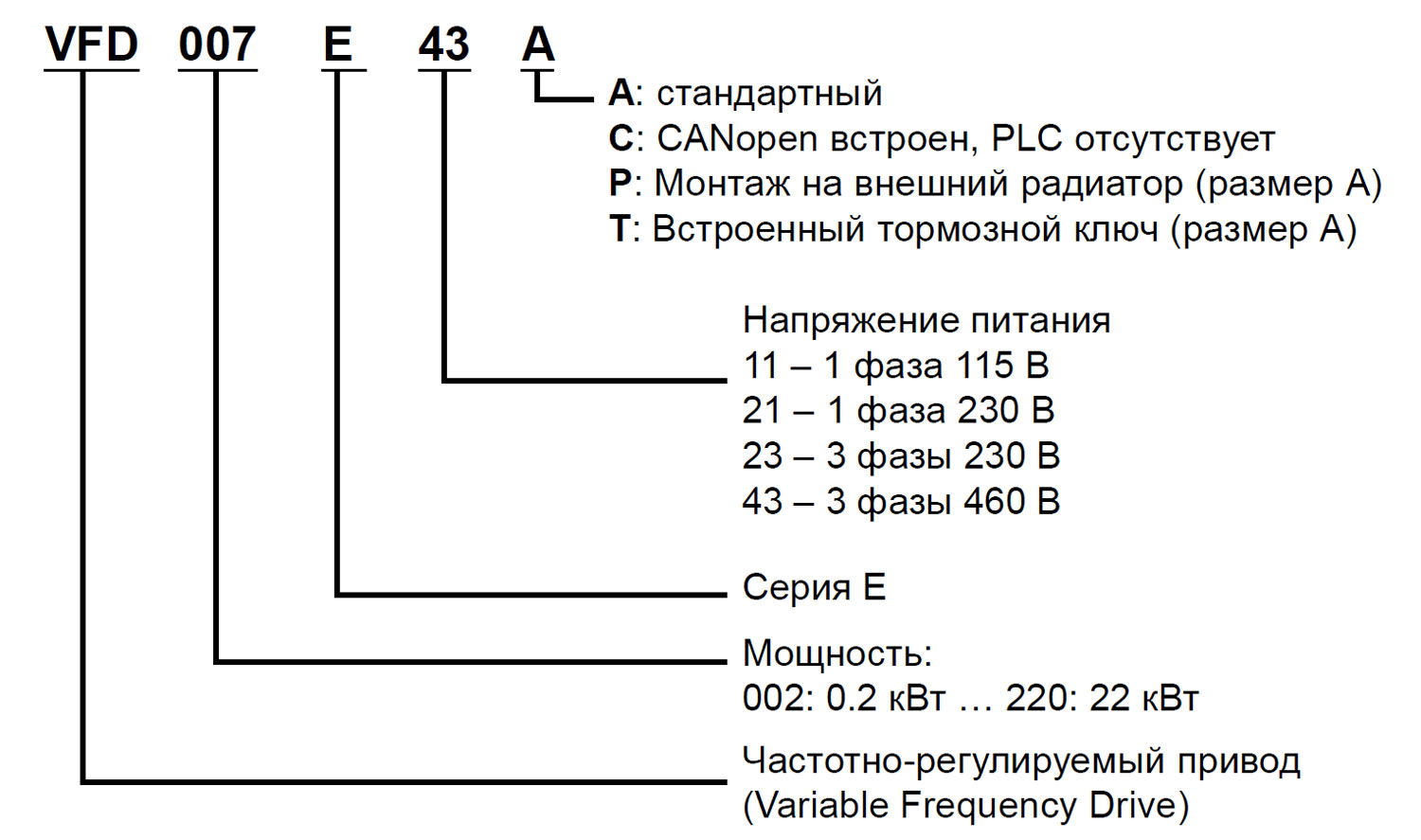

ОБОЗНАЧЕНИЕ МОДЕЛЕЙ СЕМЕЙСТВА VFD-E

Высокоэффективный преобразователь частоты в компактном модульном исполнении

• Встроенный программируемый логический контроллер (PLC)

• Допускают плотную установку

• Простота обслуживания

• Модульная конструкция

• Встроенный порт RS-485 (MODBUS)

• Дополнительные коммуникационные модули

• Гибкое расширение входов/выходов

• Совместное использование шины DC BUS

• Соответствие директивам RoHS

• Встроенный РЧ-фильтр

Вольт-частотный и векторный алгоритмы управления; автотестирование и определение параметров двигателя при векторном управлении
