Твердотельные реле постоянного тока

ОСОБЕННОСТИ РЕЛЕ

Коммутация цепей постоянного тока 24...220V DC
Управляющее напряжение 5...32V DC
Длительный срок службы
Отсутствие дребезга контактов и искрения при переключениях
Низкое энергопотребление

РАСШИФРОВКА НОМЕНКЛАТУРЫ

GDH – Вид твердотельного реле
- GDH – однофазное твердотельное реле (10 – 120А)
- GDM – однофазные твердотельные реле в корпусе промышленного исполнения (100 – 500А)
- GDS – однофазное твердотельное реле (10 – 40А) на Din-рейку
10 – рабочий ток 10А
23 – рабочее напряжение 24-220V DC
- 38 – 24-380V AC
- 48 – 48-480V AC
- 23 – 24-220V DC
DD3 – тип управляющего сигнала (способ коммутации)
- DD3 – управление 5-32V DC (коммутация напряжения постоянного тока)

ВАРИАНТЫ ИСПОЛНЕНИЙ

Выходное напряжение	Управляющее напряжение	Номинальный коммутируемый ток
Выходное напряжение	Управляющее напряжение	10A	25A	40A
24-220V DC	3-32V DC	GDH1023DD3	GDH2523DD3	GDH4023DD3
		60А	80А	100А
		GDH6023DD3	GDH8023DD3	GDH10023DD3

Фото Модель Описание Цена Кол-во Заказать

В наличии

GDH1023DD3

Коммутируемый ток 10А Комм. напряжение 24...220V DC Управл. напряжение 3...32V DC

880 ₽

В наличии

GDH2523DD3

Коммутируемый ток 25А Комм. напряжение 24...220V DC Управл. напряжение 3...32V DC

1 040 ₽

В наличии

GDH4023DD3

Коммутируемый ток 40А Комм. напряжение 24...220V DC Управл. напряжение 3...32V DC

1 280 ₽

В наличии

GDH6023DD3

Коммутируемый ток 60А Комм. напряжение 24...220V DC Управл. напряжение 3...32V DC

1 600 ₽

В наличии

GDH8023DD3

Коммутируемый ток 80А Комм. напряжение 24...220V DC Управл. напряжение 3...32V DC

1 920 ₽

В наличии

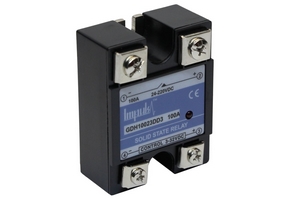

GDH10023DD3

Коммутируемый ток 100А Комм. напряжение 24...220V DC Управл. напряжение 3...32V DC

2 720 ₽

ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

Входное управляющее напряжение	GDHхххххDD3
Коммутируемое напряжение	24...220V DC
Управляющий сигнал	3...32V DC
Потребляемый ток в цепи управления	5...25мА
Ток утечки (выключенное состояние)	≤5мА
Максимальное пиковое напряжение	400V DC
Падение напряжения в цепи нагрузки	≤1,5V DC
Время переключения	100мс
Индикация включения	есть
Напряжение пробоя	2000V AC в теч. 1 минуты
Сопротивление изоляции	500МОм при 500V DC
Температура окружающей среды	-30…+75°C
Относительная влажность	≤95% (без образования конденсата)
Габаритные размеры	57,5х44х32мм
Способ монтажа	Винтами на монтажную поверхность
Масса	≤135г

Примечание: при индуктивной нагрузке необходимо использовать шунтирующий диод, подключенный параллельно нагрузке (в соответствии со схемой включения).
