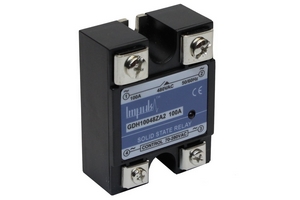

Реле твердотельные однофазные

ОСОБЕННОСТИ ОДНОФАЗНОГО РЕЛЕ

  • Низкий уровень электромагнитных помех
  • Управляющее напряжение 3...32V DC, 70...280V AC
  • Отсутствие дребезга контактов и искрения при переключениях
  • Отсутствие акустического шума
  • Низкое энергопотребление
  • Высокое быстродействие

РАСШИФРОВКА НОМЕНКЛАТУРЫ

  1. GDH – Вид твердотельного реле
    • GDH – однофазное твердотельное реле (10 – 120А)
    • GDM – однофазные твердотельные реле в корпусе промышленного исполнения (100 – 500А)
    • GDS – однофазное твердотельное реле (10 – 40А) на Din-рейку
  2. 40 – рабочий ток 40А (от 10 до 500А)
  3. 48 – рабочее напряжение 24-480V AC, 38 – 24-380V AC, 23 – 5-220V DC
  4. ZD3 – тип управляющего сигнала (способ коммутации)
    • ZD3 – управление 3-32V DC (коммутация при переходе через ноль)
    • ZA2 – управление 70-280V AC (коммутация при переходе через ноль)
    • VA – переменный резистор 470-560кОм/2Вт (фазовое управление)
    • LA – аналоговый сигнал 4-20мА (фазовое управление)
    • VD – аналоговый сигнал 0-10V DC (фазовое управление)

ВАРИАНТЫ ИСПОЛНЕНИЙ

Выходное напряжение Управляющее напряжение Номинальный коммутируемый ток
10A 25A 40A
480 VAC "перекл. в 0" 3-32 VDC GDH1048ZD3 GDH2548ZD3 GDH4048ZD3
70-280V AC GDH1048ZA2 GDH2548ZA2 GDH4048ZA2
Выходное напряжение Управляющее напряжение Номинальный коммутируемый ток
60A 85A 100A 120A
480 VAC "перекл. в 0" 3-32 VDC GDH6048ZD3 GDH8048ZD3 GDH10048ZD3 GDH12048ZD3
70-280V AC GDH6048ZA2 GDH8048ZA2 GDH10048ZA2 GDH12048ZA2
Фото Модель Описание Цена Кол-во Заказать
В наличии GDH1048ZD3 GDH1048ZD3
Комм. напряжение 24...480V AC Коммутируемый ток 10А Управл. напряжение 3...32V DC
600 ₽
В наличии GDH1048ZA2 GDH1048ZA2
Коммутируемый ток 10А Комм. напряжение 24...480V AC Управл. напряжение 70...280V AC
680 ₽
В наличии GDH2548ZD3 GDH2548ZD3
Коммутируемый ток 25А Комм. напряжение 24...480V AC Управл. напряжение 3...32V DC
800 ₽
В наличии GDH4048ZD3 GDH4048ZD3
Коммутируемый ток 40А Комм. напряжение 24...480V AC Управл. напряжение 3...32V DC
880 ₽
В наличии GDH2548ZA2 GDH2548ZA2
Коммутируемый ток 25А Комм. напряжение 24...480V AC Управл. напряжение 70...280V AC
880 ₽
В наличии GDH4048ZA2 GDH4048ZA2
Коммутируемый ток 40А Комм. напряжение 24...480V AC Управл. напряжение 70...280V AC
1 040 ₽
В наличии GDH6048ZD3 GDH6048ZD3
Коммутируемый ток 60А Комм. напряжение 24...480V AC Управл. напряжение 3...32V DC
1 520 ₽
В наличии GDH6048ZA2 GDH6048ZA2
Коммутируемый ток 60А Комм. напряжение 24...480V AC Управл. напряжение 70...280V AC
1 600 ₽
В наличии GDH8048ZD3 GDH8048ZD3
Коммутируемый ток 80А Комм. напряжение 24...480V AC Управл. напряжение 3...32V DC
1 760 ₽
В наличии GDH8048ZA2 GDH8048ZA2
Коммутируемый ток 80А Комм. напряжение 24...480V AC Управл. напряжение 70...280V AC
1 840 ₽
В наличии GDH10048ZD3 GDH10048ZD3
Коммутируемый ток 100А Комм. напряжение 24...480V AC Управл. напряжение 3...32V DC
2 320 ₽
В наличии GDH10048ZA2 GDH10048ZA2
Коммутируемый ток 100А Комм. напряжение 24...480V AC Управл. напряжение 70...280V AC
2 400 ₽
В наличии GDH12048ZD3 GDH12048ZD3
Коммутируемый ток 120А Комм. напряжение 24...480V AC Управл. напряжение 3...32V DC
2 720 ₽
В наличии GDH12048ZA2 GDH12048ZA2
Коммутируемый ток 120А Комм. напряжение 24...480V AC Управл. напряжение 70...280V AC
2 800 ₽

ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

Модификация твердотельного реле GDHxxxxxZD3 GDHxxxxxZA2
Коммутируемое напряжение 24-480V AC
Управляющее напряжение 3-32V DC 70-280V AC
Потребляемый ток в цепи управления 3-25mA ≤12mA
Максимальное пиковое напряжение 1000V AC
Падение напряжения в цепи нагрузки ≤1,6V AC
Ток утечки (выключенное состояние) ≤10мА
Время переключения ≤10мс
Индикация включения есть
Напряжение пробоя 2500V AC в теч. 1 минуты
Сопротивление изоляции 500МОм при 500V DC
Температура окружающей среды -30…+75°C
Относительная влажность ≤95%; (без образования конденсата)
Габаритные размеры 57,5х44х32мм
Способ монтажа Винтами на монтажную поверхность
Масса ≤135г



СХЕМЫ ПОДКЛЮЧЕНИЯ И ГАБАРИТНЫЕ РАЗМЕРЫ

СХЕМЫ ПОДКЛЮЧЕНИЯ

GDHxxxxxZD3

Схема подключения

GDHxxxxxZA2

Схема подключения



ВНЕШНИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ

Однофазное твердотельное реле переменного тока Однофазное твердотельное реле переменного тока
