Твердотельные реле с коммутацией при переходе через ноль пропускают 0 или 100% мощности. При работе термоконтроллера с такими твердотельными реле поддержание установленной температуры возможно при двухпозиционном регулировании путем изменения соотношения времени вкл/выкл нагрузки.
Для плавной регулировки мощности применяются 3-фазные твердотельные реле с фазовым управлением.
| Выходное напряжение | Управляющее напряжение | Номинальный коммутируемый ток | ||
|---|---|---|---|---|
| 10A | 25A | 40A | ||
| 480V AC "перекл. в 0" | 3-32V DC | GTH1048ZD3 | GTH2548ZD3 | GTH4048ZD3 |
| 70-280V AC | GTH1048ZA2 | GTH2548ZA2 | GTH4048ZA2 | |
| Выходное напряжение | Управляющее напряжение | Номинальный коммутируемый ток | |||
|---|---|---|---|---|---|
| 60A | 80A | 100A | 120A | ||
| 480V AC "перекл. в 0" | 3-32V DC | GTH6048ZD3 | GTH8048ZD3 | GTH10048ZD3 | GTH12048ZD3 |
| 70-280V AC | GTH6048ZA2 | GTH8048ZA2 | GTH10048ZA2 | GTH12048ZA2 | |

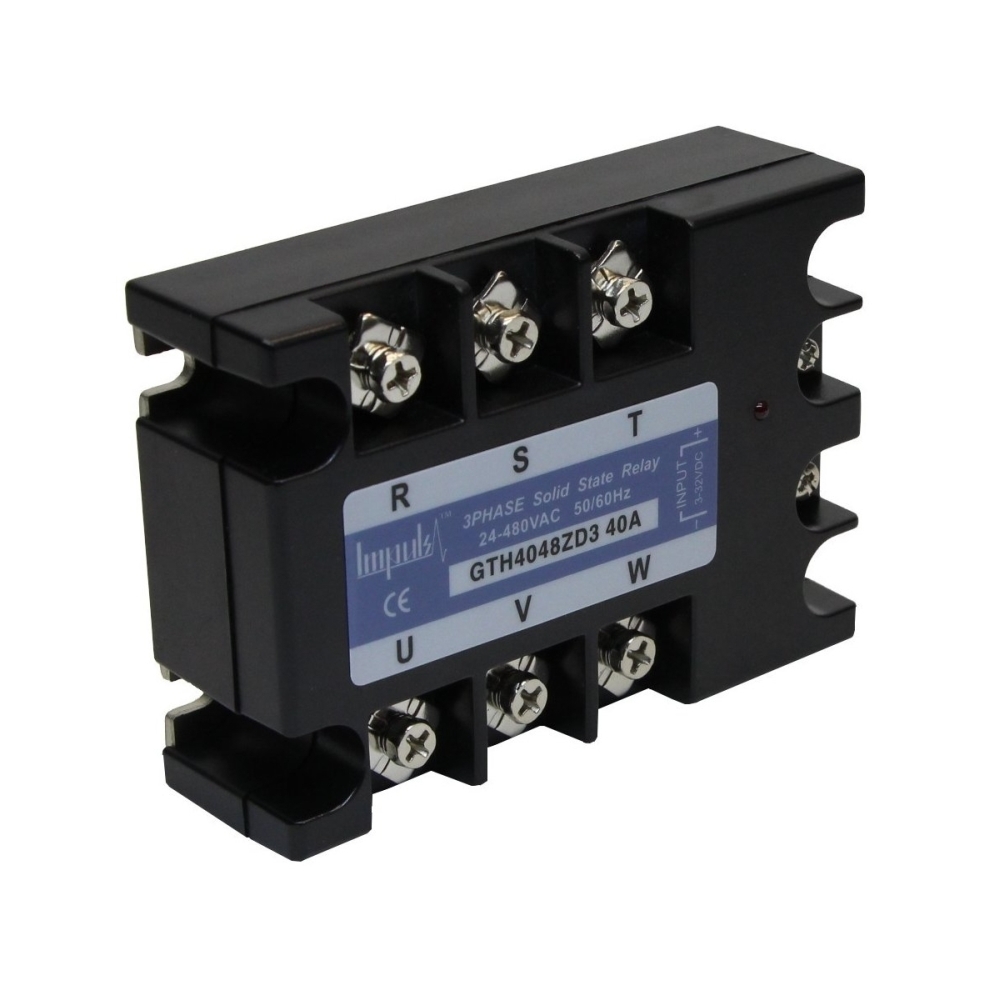

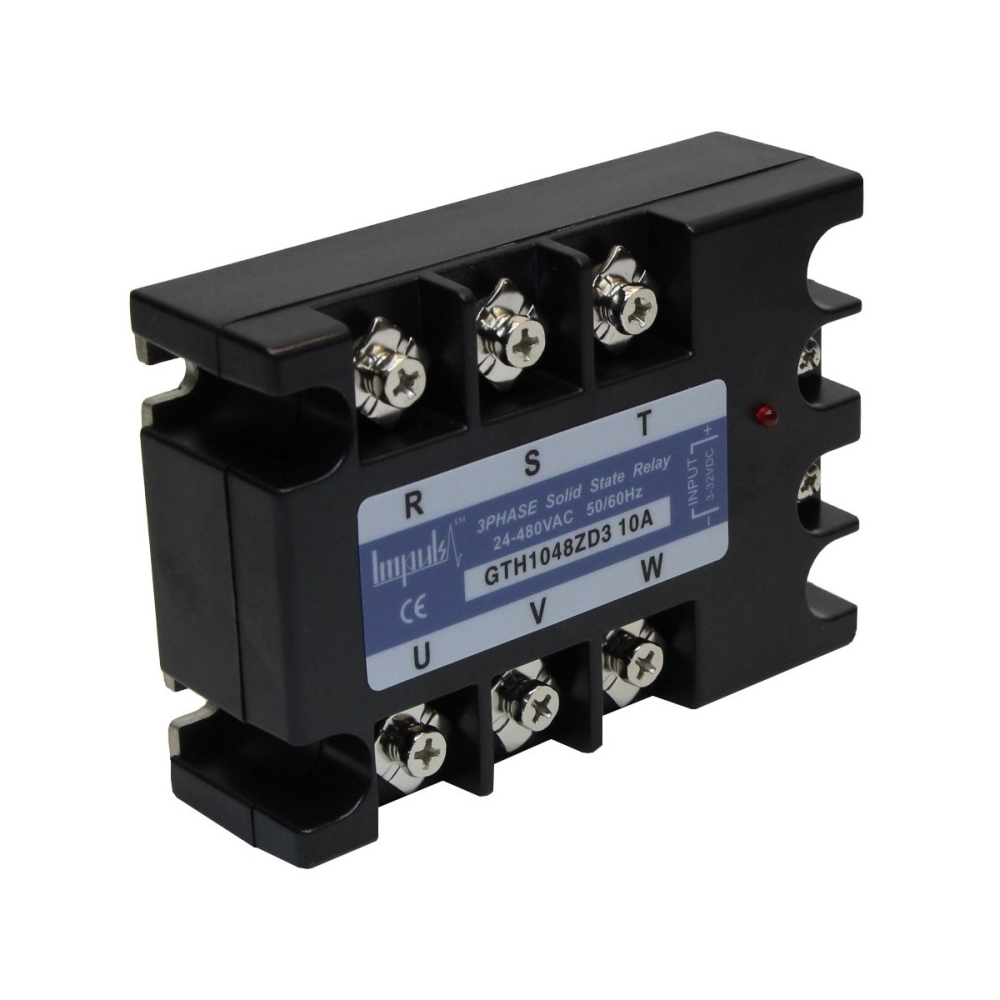

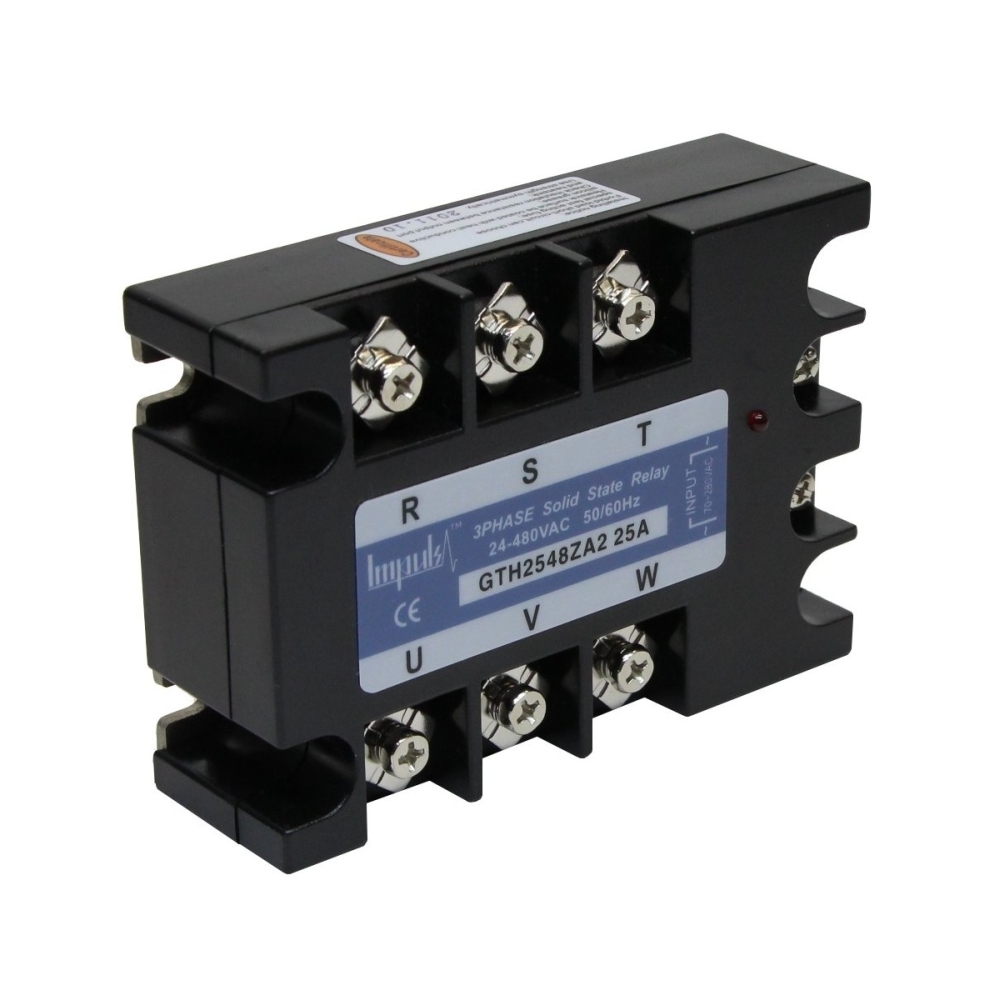

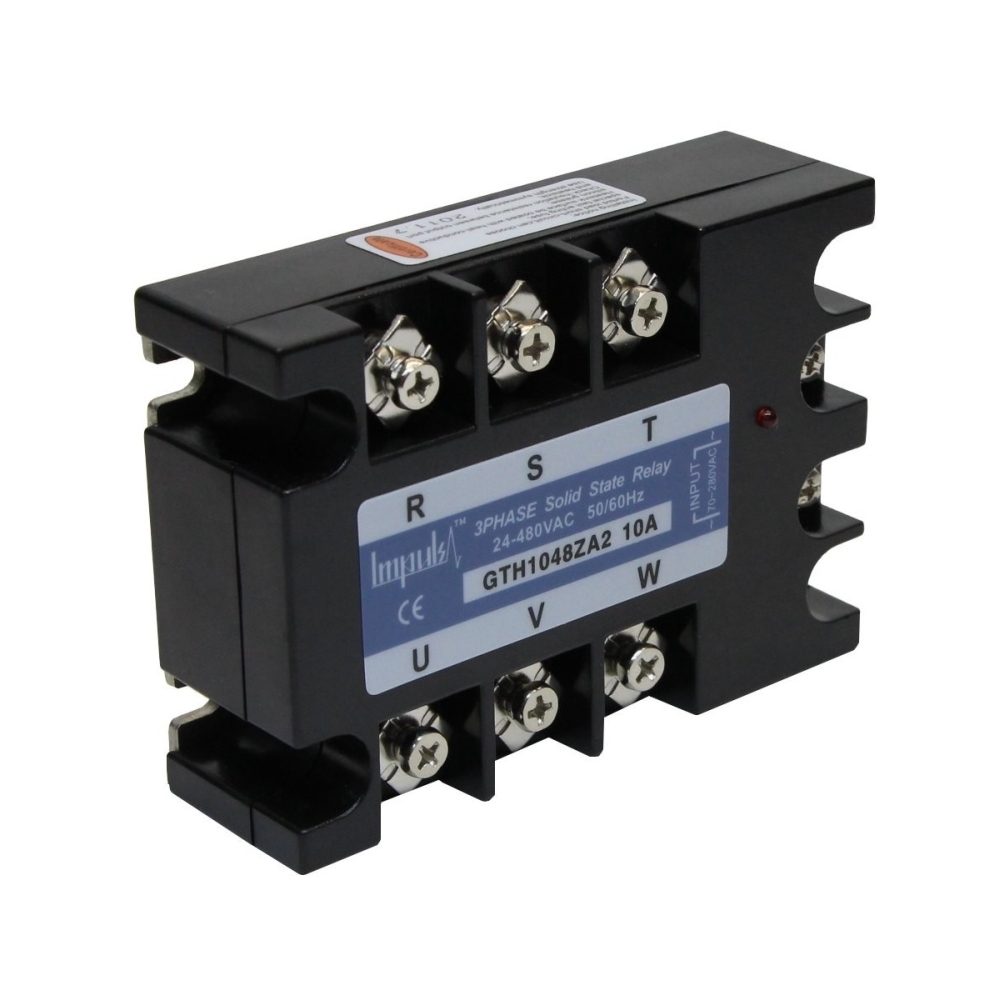

GTH1048ZD3
GTH1048ZA2

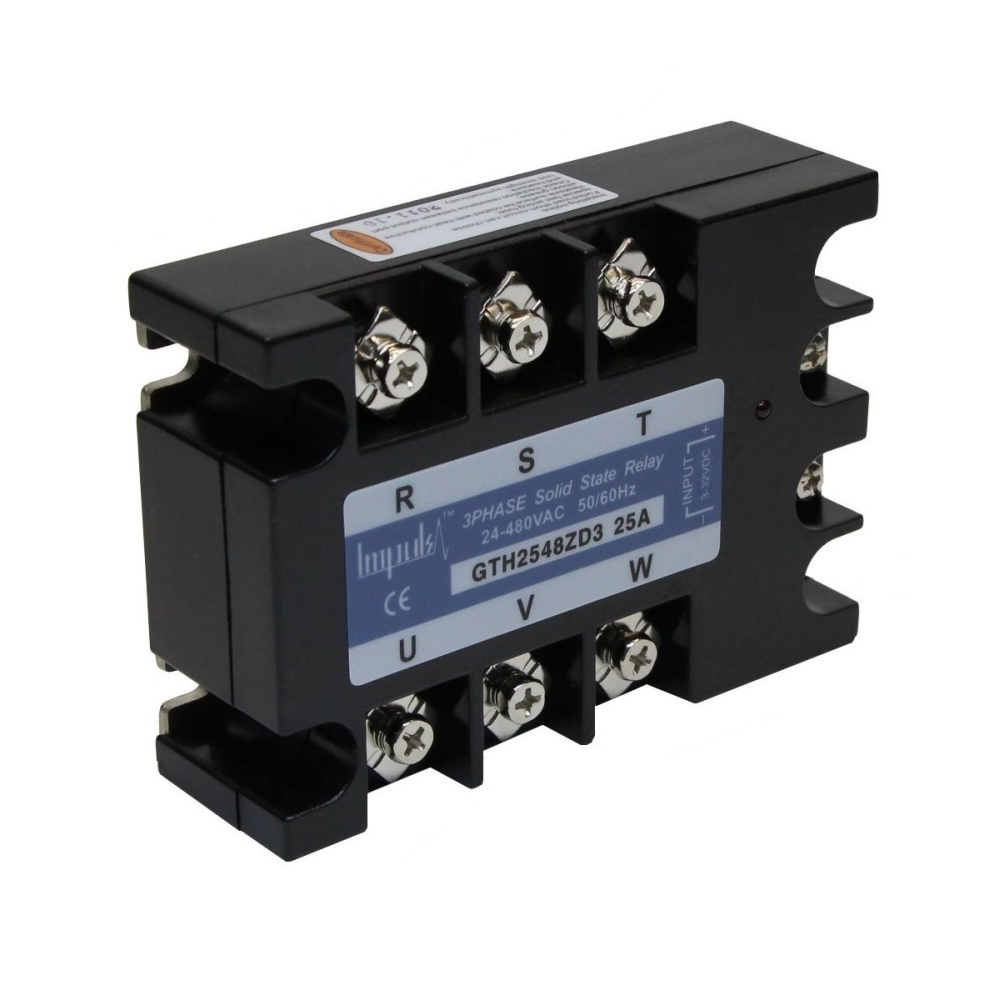

GTH2548ZD3
GTH2548ZA2
GTH4048ZD3
GTH4048ZA2

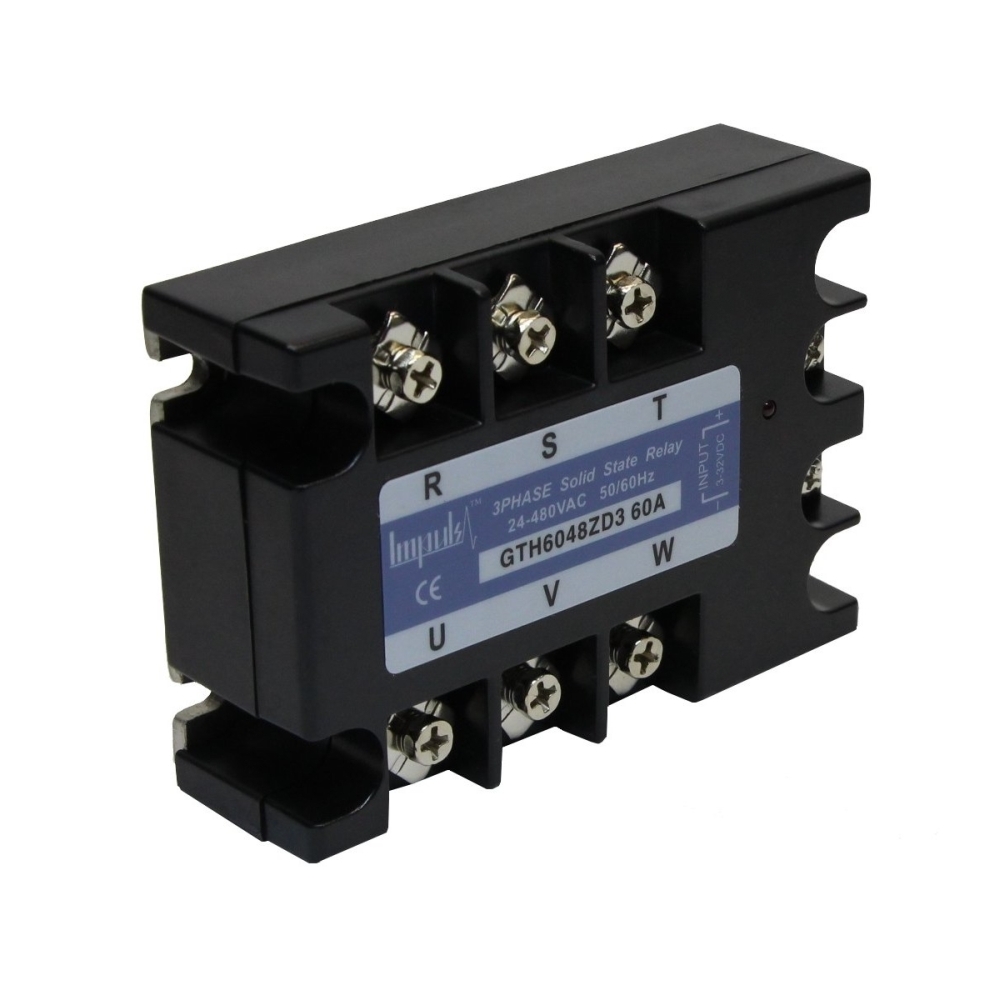

GTH6048ZD3

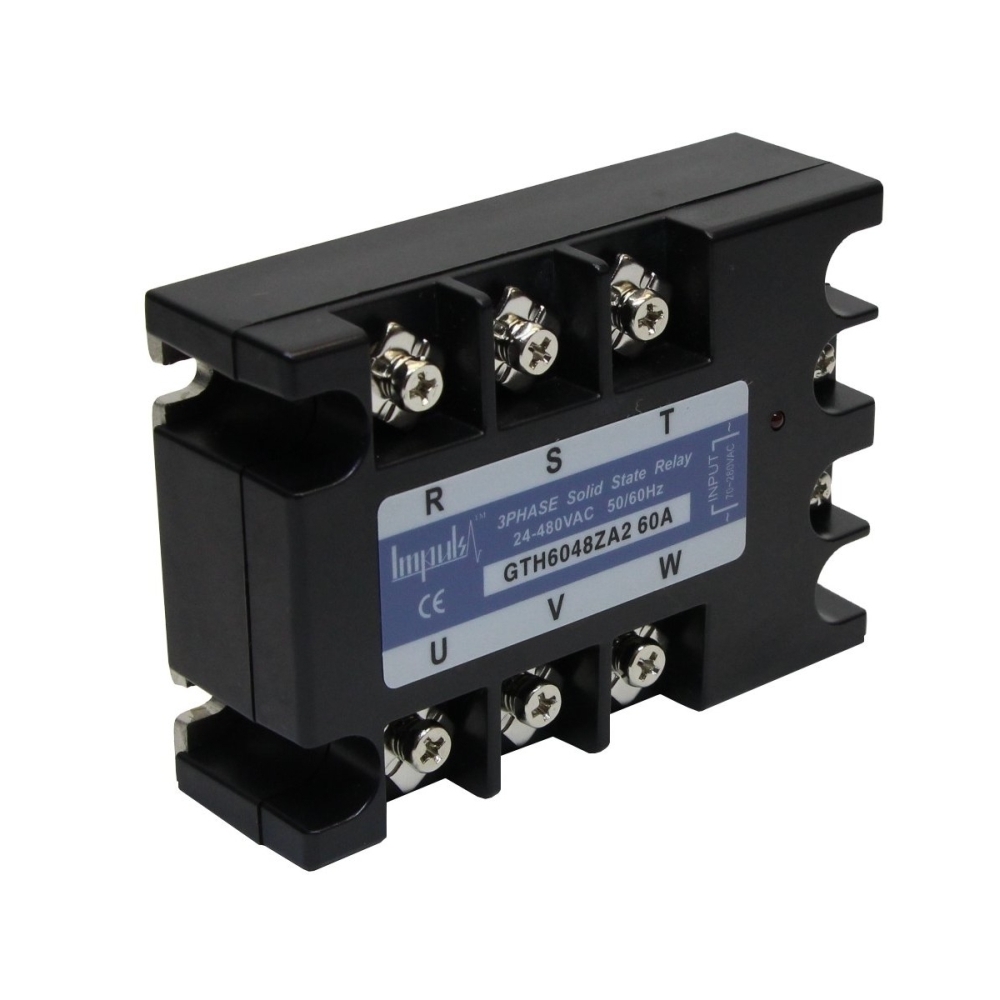

GTH6048ZA2

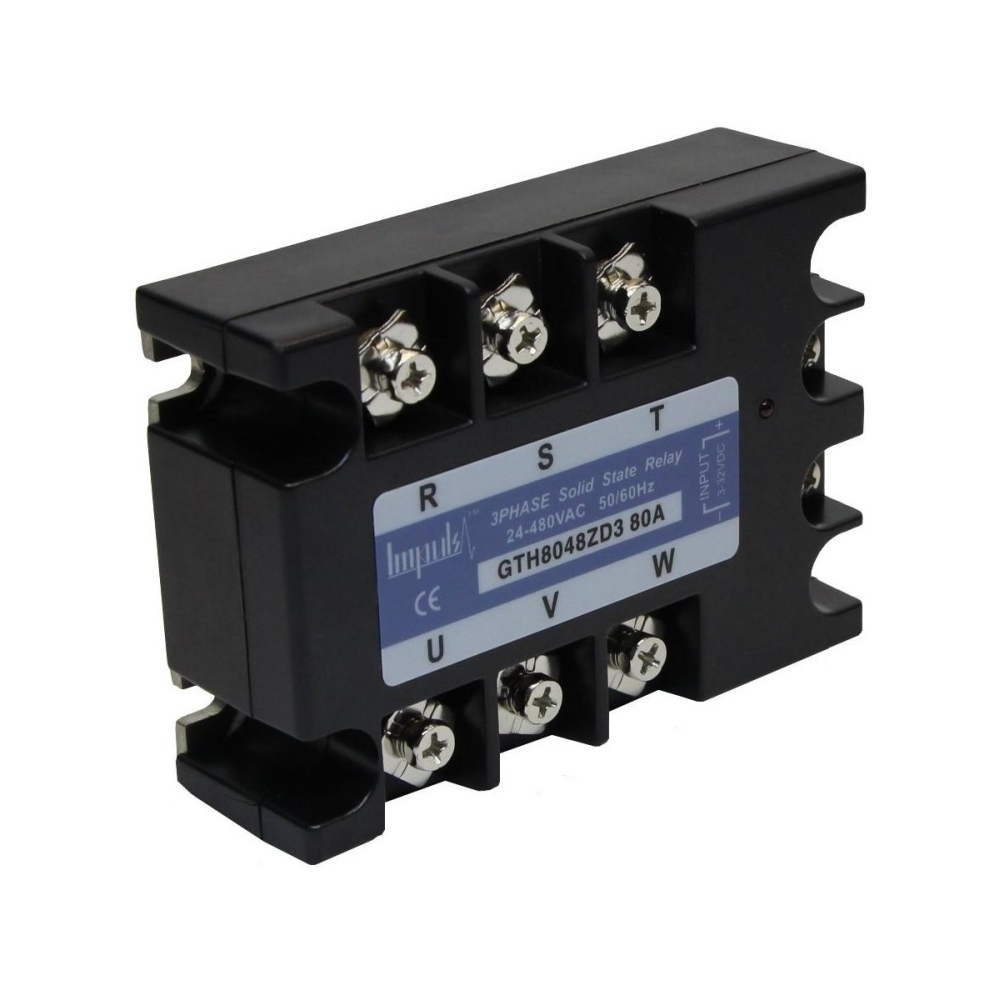

GTH8048ZD3

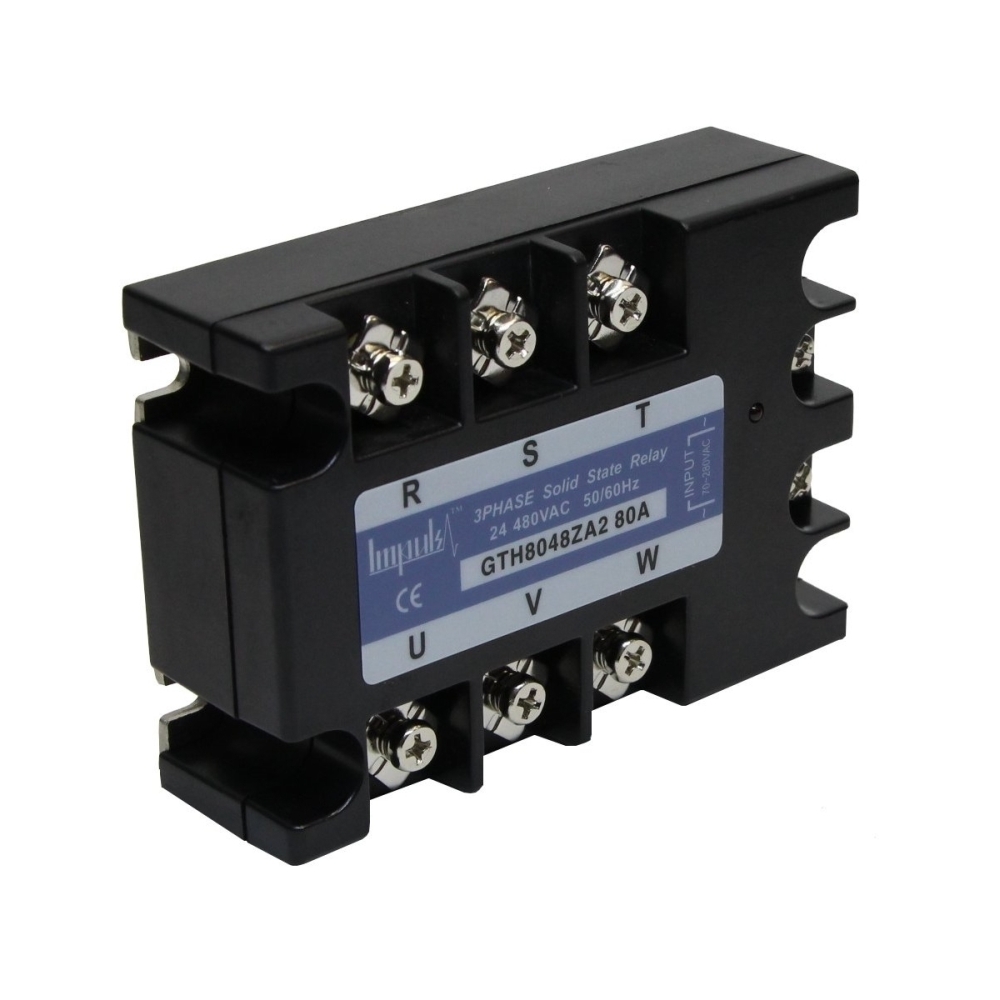

GTH8048ZA2

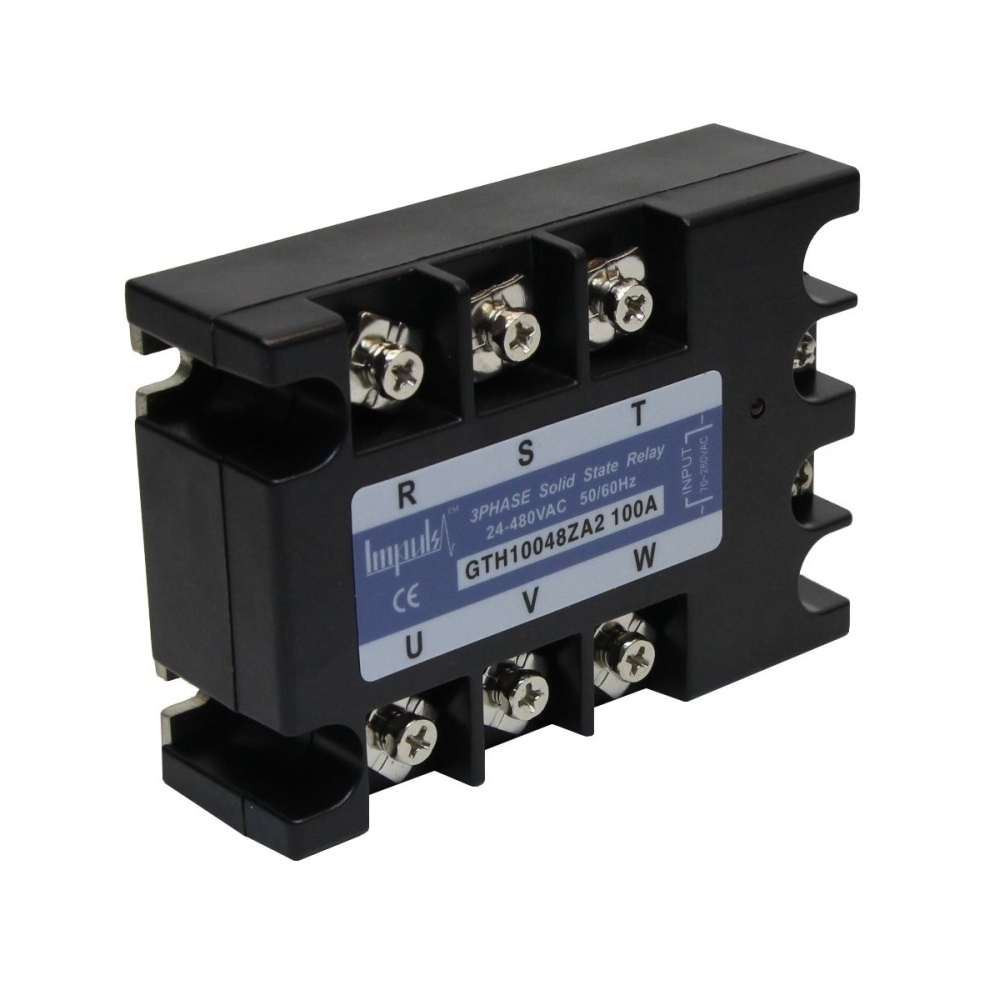

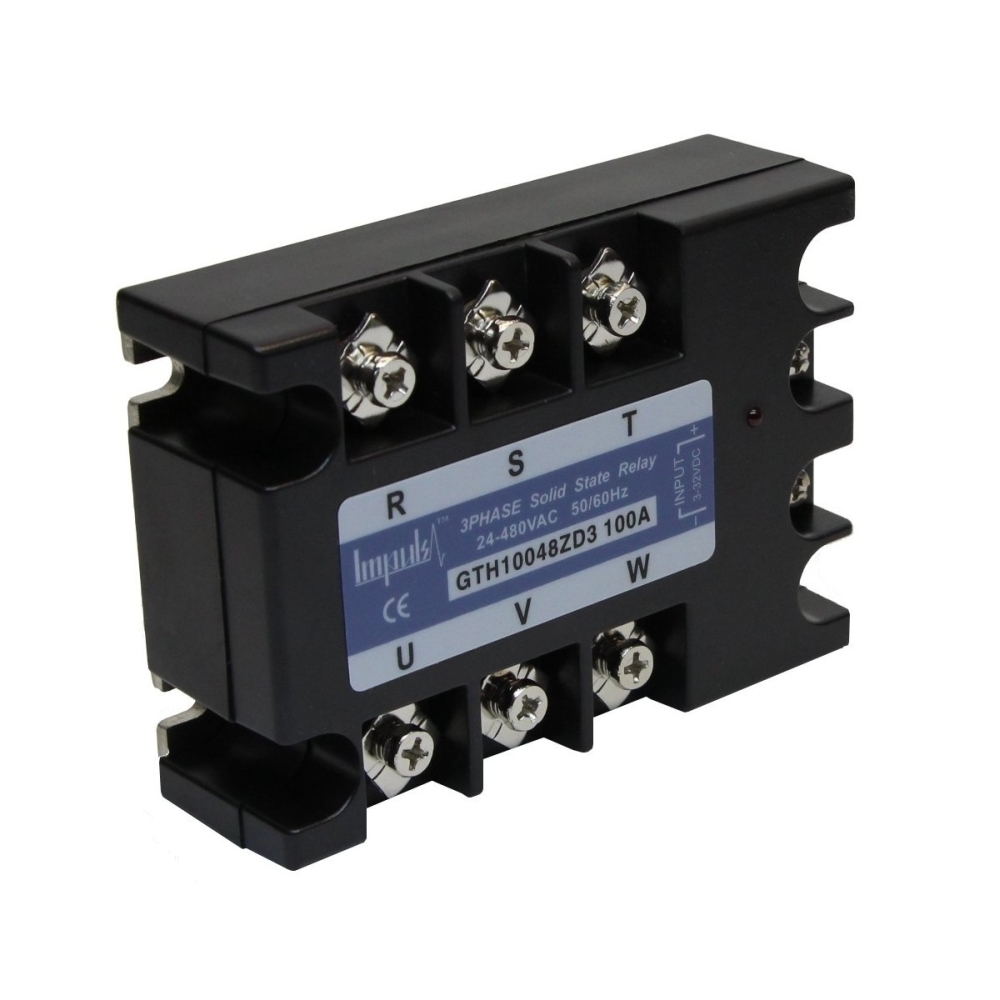

GTH10048ZD3

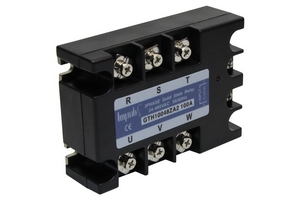

GTH10048ZA2

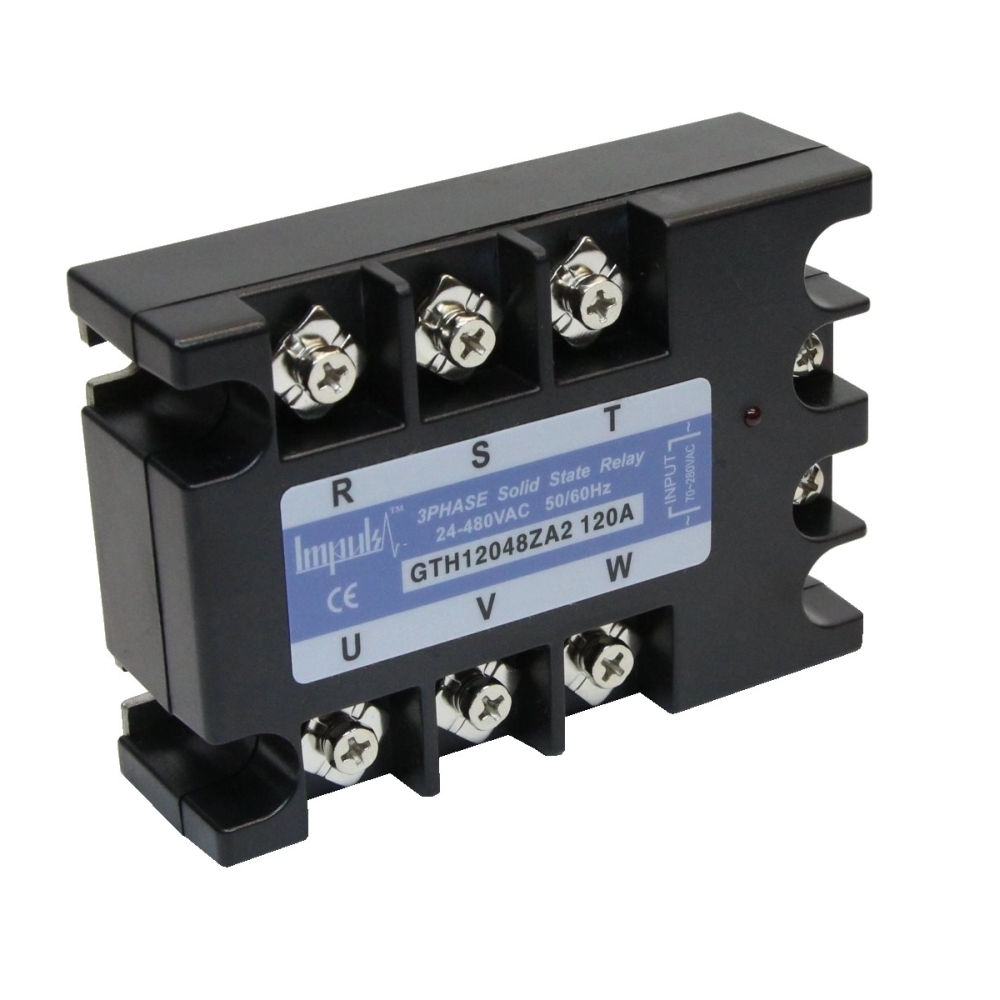

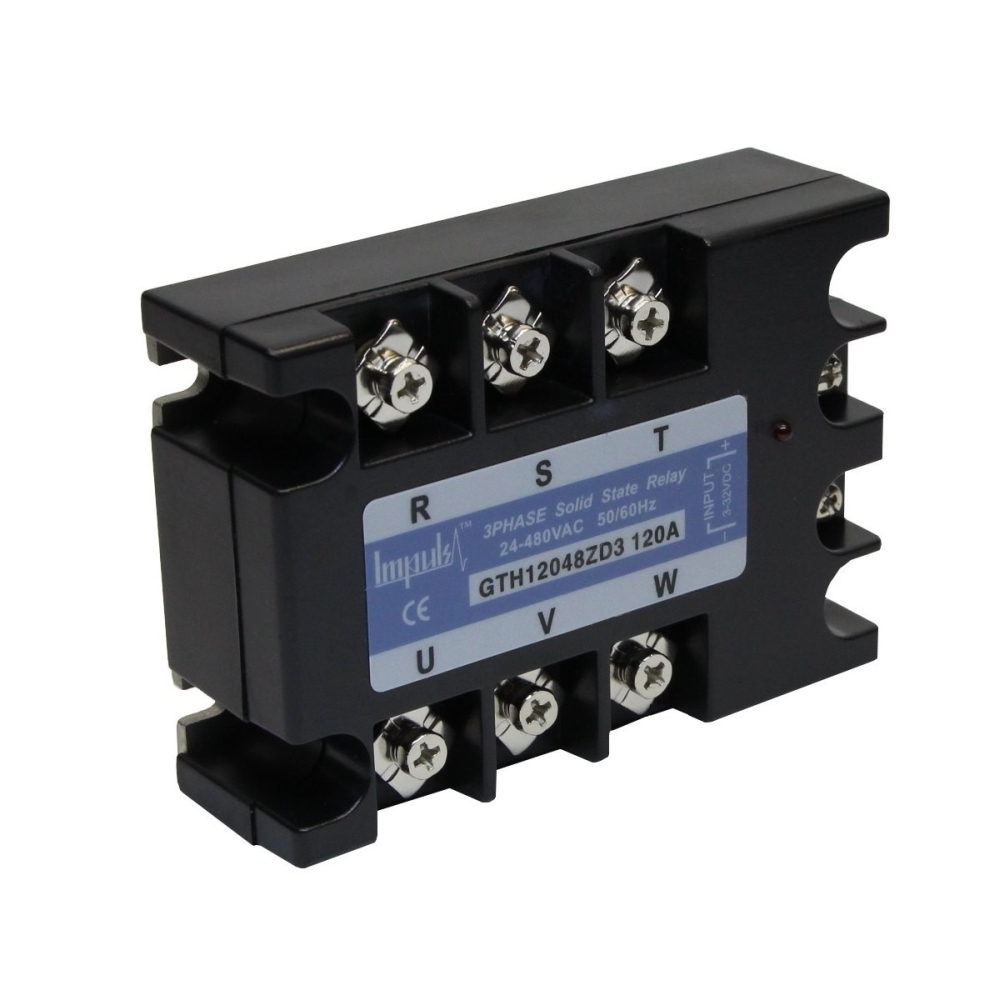

GTH12048ZD3
GTH12048ZA2
| Модификация твердотельного реле | GTHxxxxxZD3 | GTHxxxxxZA2 |
|---|---|---|
| Коммутируемое напряжение | 24-480V AC | |
| Управляющее напряжение | 3-32V DC | 70-280V AC |
| Потребляемый ток в цепи управления | 10-68mA | ≤12mA |
| Максимальное пиковое напряжение | 1000V AC | |
| Падение напряжения в цепи нагрузки | ≤1,6V AC | |
| Ток утечки (выключенное состояние) | ≤10mА | |
| Время переключения | ≤10мс | |
| Индикация включения | есть | |
| Напряжение пробоя | 2500V AC в теч. 1 минуты | |
| Сопротивление изоляции | 500МОм при 500V DC | |
| Температура окружающей среды | -30…+75°C | |
| Относительная влажность | ≤95% (без образования конденсата) | |
| Габаритные размеры | 105х74х33мм | |
| Способ монтажа | Винтами на монтажную поверхность | |
| Масса | ≤450г | |
GTHxxxxxZD3
GTHxxxxxZA2
