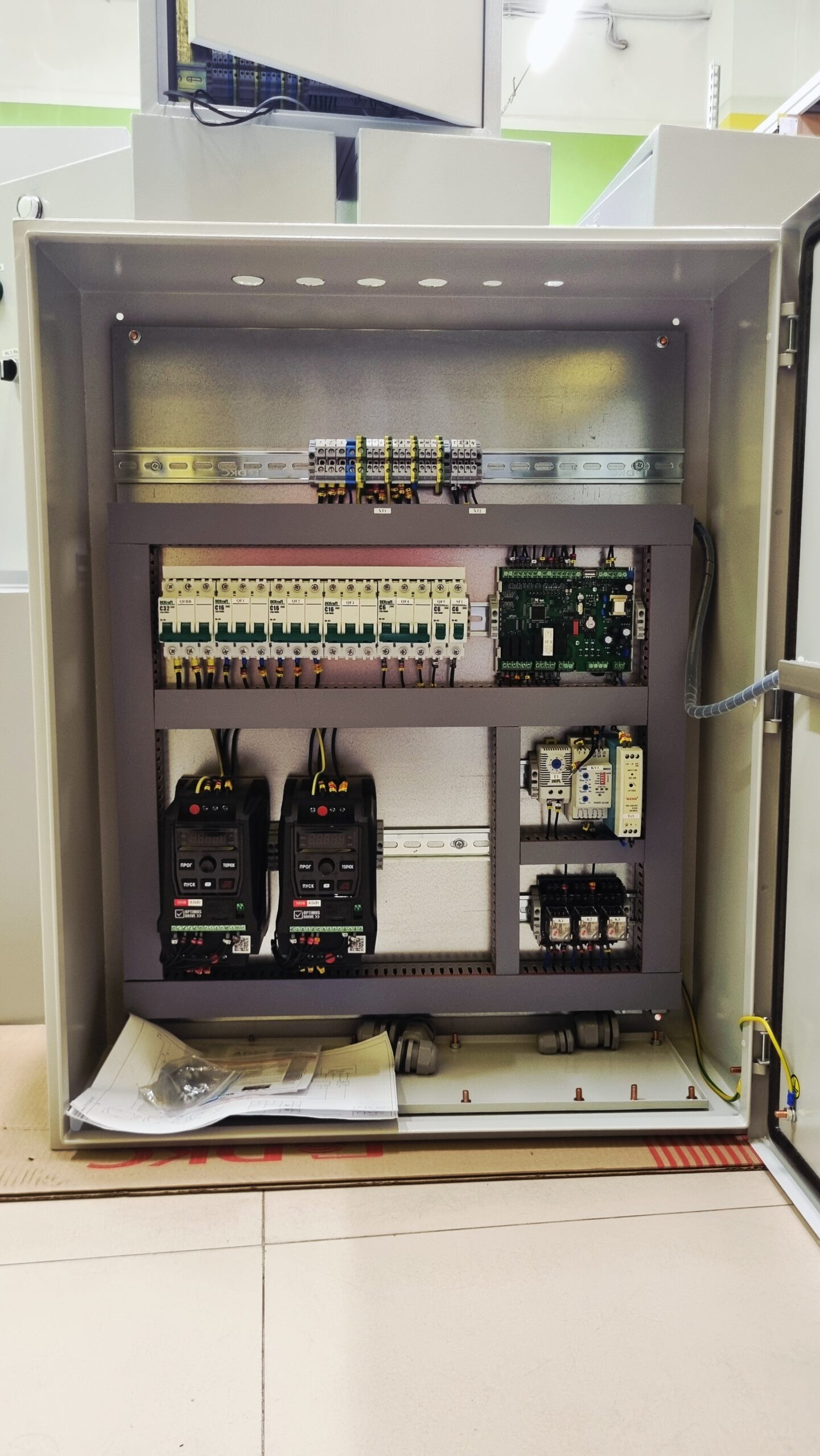

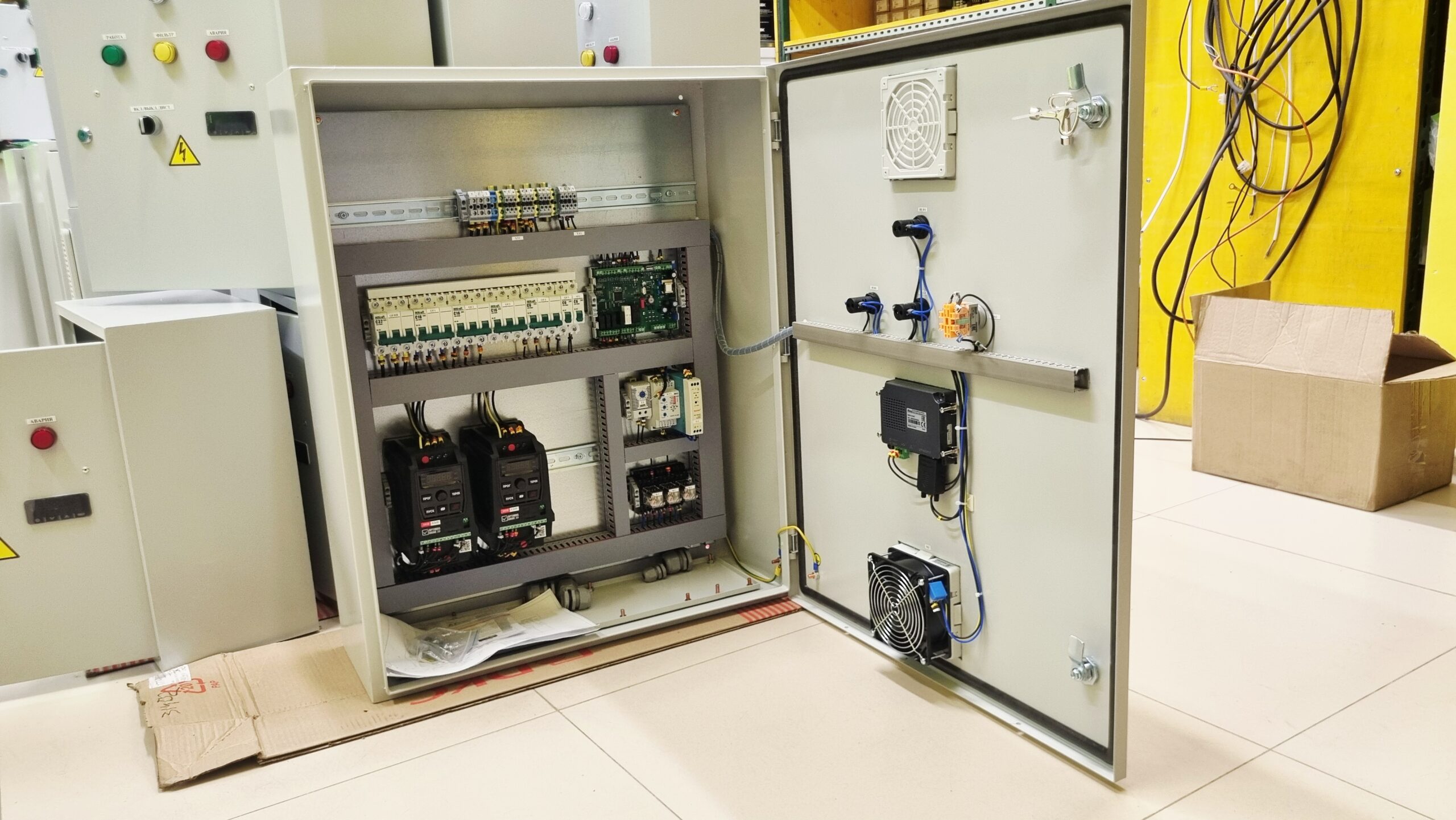

ШУН НКУ-ЭТ-1-03-025-УХЛ4. Шкаф управления насосами повышения давления (4 квт*2шт.)
Шкаф управления насосами повышения давления с сенсорной панелью управления — это автоматизированное промышленное решение для точного поддержания заданного давления в системах водоснабжения, ГВС, пожаротушения или промышленных гидравлических контурах. Система обеспечивает стабильную подачу воды за счёт регулирования скорости насосов в зависимости от реального давления, с интуитивным управлением и полным визуальным контролем через цветную сенсорную панель.
Техническое описание
Назначение
Шкаф управления предназначен для автоматического поддержания заданного давления в системе водоснабжения (например, в высотных зданиях, коттеджных посёлках, больницах, отелях, промышленных объектах) с использованием одного или нескольких насосов повышения давления.
Основные задачи:
- Поддержание постоянного давления на выходе системы (например, 4–6 бар) независимо от расхода воды;
- Плавное регулирование скорости насосов с помощью частотных преобразователей (ЧП);
- Чередование работы насосов для равномерного износа;
- Защита от сухого хода, перегрузки, гидравлических ударов;
- Интуитивный мониторинг и управление через сенсорную панель — без необходимости внешнего оборудования;
- Логирование всех событий для анализа и обслуживания.
Основные функции
-PID-регулирование давления. Контроллер на основе сигнала с датчика давления автоматически регулирует частоту ЧП, поддерживая давление с точностью ±0,1 бар. При увеличении расхода — насосы ускоряются, при снижении — замедляются.
-Чередование насосов. Контроллер отслеживает время наработки каждого насоса. При каждом запуске включается насос с наименьшей наработкой — обеспечивает равномерный износ и продлевает срок службы.
-Управление через сенсорную панель. Пользователь может: — задать целевое давление (например, 5,2 бар) — включить/остановить насос вручную — сбросить аварийный статус — просмотреть историю событий (по дате/времени) — проверить параметры ЧП (ток, частота, температура) — экспортировать логи через USB
-Защита от сухого хода. При отсутствии давления на входе (например, при пустом баке) — система останавливает все насосы и выводит сообщение «Сухой ход».
-Самодиагностика и логирование. Автоматическое сохранение: — время включения/остановки насосов — изменения давления и частоты — срабатывание защиты — переключения между насосами< — сбои питания. Логи хранятся в памяти контроллера и доступны для выгрузки
-Ручной режим. Кнопки «Пуск», «Стоп», «Тест» на панели — для обслуживания, проверки и диагностики без вызова внешних систем
Технические характеристики
-Количество насосов. 2 (основной + резервные)
-Мощность насосов. 4 кВт каждый
-Диапазон давления.0–10 бар (целевое: 3–8 бар)
-Точность регулирования. ±0,1 бар
-Напряжение питания. 380 В ±10%, 50 Гц, 3 фазы + PE
-Частотные преобразователи. По одному на насос, диапазон 0–50 Гц, защита IP54
-Датчик давления.4–20 мА, диапазон 0–10 бар, точность ±0,5%
-Сенсорная панель. 7–10 дюймов, TFT, сенсорный экран, русский интерфейс, встроенная память (1000+ событий)
-Резервное питание. ИБП 24 В DC, 10–20 А·ч (до 4 часов автономной работы)
-Степень защиты шкафа. IP54 (внутренняя установка) / IP55 (уличная установка)
-Контроллер. EVCO, KINCO
-Интеграция. USB (экспорт логов), Modbus RTU (опционально для BMS/SCADA)
-Рабочий диапазон температур. -30 °C до +45 °C
Применение
- Высотные жилые и офисные здания (поддержание давления на верхних этажах);
- Гостиницы, больницы, школы, спортивные комплексы;
- Промышленные объекты с требовательными гидравлическими системами;
- Системы пожаротушения (постоянное давление в кольцевых сетях);
- Коттеджные посёлки и автономные водоснабжения с насосными станциями.
