OTP210-070E

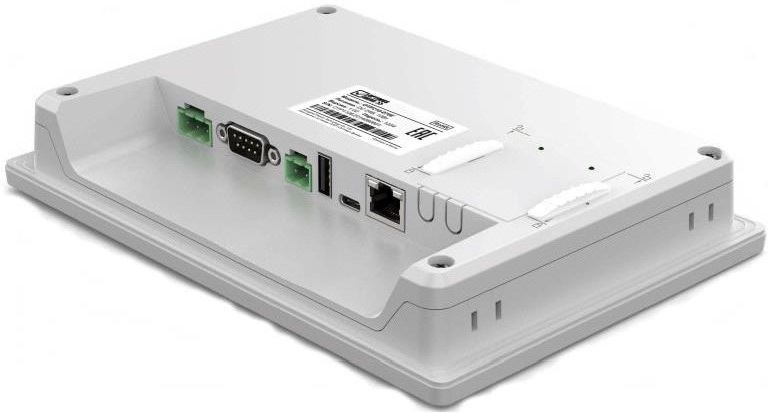

Панели оператора Optimus Drive серии OTP210 являются новым поколением цветных сенсорных панелей оператора Optimus Drive с резистивным экраном. Они обладают высокой надежностью и привлекательной ценой. Мощный процессор обеспечивает быструю реакцию на нажатие, а современный экран обладает повышенной четкостью и имеет высокое разрешение. Панели оператора OTP210-070E имеют корпус из промышленного АБС-пластика. Разъемы подключения располагаются в нижней части панели, что сокращает необходимое монтажное пространство в шкафу управления.

Высокие разрешение, яркость и контрастность
Три последовательных порта поддерживают RS232/485/422
1 порт USB Type C OTG (порт загрузки) и 1 порт USB Type A
Порт USB поддерживает хранение и загрузку данных через USB
Питание через USB
Легкий прочный пластиковый корпус, высокая надежность, низкая стоимость
Привлекательный дизайн, быстрая загрузка
Поддержка импорта тегов из Codesys
Программное обеспечение OptimusDriveHMISoft для настройки панели, богатая библиотека, мощные функции.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица параметров модели OTP210-070E

Параметры	Значение
Экран	7” 16:9 TFT LCD, резистивный
Разрешение	1024×600
Цвет	24 бит
Яркость	350 кд/м2
Подсветка	LED
Цикл жизни экрана	50000 ч
Сенсор	4-проводной сенсорный резистивный экран
ЦПУ	ARM 2-х ядерный Cortex-A7 1 ГГц
Память	4 ГБ eMMC + 256 МБ DDR3
Часы реального времени	Встроенные
Ethernet	1-канальный 10М/100 М адаптивный
Карта SD	Нет
Порт USB	1xUSB Type-С Slave (порт загрузки), 1xUSB-А Host
Способ загрузки программы	USB-порт/Ethernet
Последовательный порт связи	COM1:RS232/RS485/RS422 COM2:RS485; COM3:RS232
Угол обзора экрана (T/B/L/R)	85°/85°/85°/85°
Номинальная мощность	< 10 Вт
Напряжение питания	24 В пост. тока, рабочий диапазон 9 ~ 28 В пост. тока
Защита	Защита от перенапряжения
Допустимая потеря мощности	< 5 мс
Стандарты CE & RoHS	Согласно стандартам EN61000-6-2:2005 и EN61000-6 4:2007, перенапряжение ± 1 кВ, групповой импульс ± 2 кВ, электростатический контакт 4 кВ и воздушный разряд 8 кВ Соответствует RoHS
Рабочая температура	0~50 °С
Температура хранения	-20~60 °С
Защита от УФ излучения	Не работайте в условиях сильного ультрафиолетового излучения (например, под прямыми солнечными лучами)
Влажность	10 ~ 90% отн. (без конденсата)
Сейсмостойкость	10 ~ 25 Гц (2G / 30 мин по осям X, Y и Z)
Охлаждение	Естественное
Уровень защиты	Передняя панель соответствует IP65 (устанавливается в шкаф с плоской передней стенкой), задняя часть соответствует IP20
Материал	Промышленный пластик
Монтажные размеры	190 мм × 136 мм
Габаритные размеры	204 мм x 145 мм x 36,6 мм
Масса	Около 476 гр
