Шкаф управления насосами по датчикам уровня. НКУ-ЭТ-1-03-025-УХЛ1 (2*11квт).
Шкаф управления насосами КНС с GSM-сигнализацией и гидростатическим датчиком уровня — это промышленное автоматизированное решение для управления двумя насосами (1 рабочий + 1 резервный) в условиях уличной эксплуатации. Система обеспечивает точное регулирование производительности на основе непрерывного измерения уровня жидкости, защиту от сухого хода, аварийное переключение и удалённую сигнализацию по GSM в случае потери питания или критических уровней. Шкаф оснащён встроенным ИБП с аккумуляторами для обеспечения работы системы при отключении основного питания.
Техническое описание
Шкаф управления обеспечивает:
- Автоматическое включение/остановку насосов в зависимости от уровня жидкости в приёмной камере или резервуаре;
- Защиту насосов от работы на сухую (при низком уровне) и от переполнения (при высоком уровне);
- Чередование работы насосов для равномерного износа;
- Сигнализацию аварийных состояний;
- Управление одним или несколькими насосами (1–4 шт.) в зависимости от конфигурации.
Решение применяется в системах, где требуется стабильная работа без постоянного присутствия персонала: канализационные насосные станции (КНС), дренажные системы, водозаборные узлы, очистные сооружения, подвальные помещения.
Основные функции
-Контроллер. Промышленный ПЛК с логикой управления по уровням и хранением событий

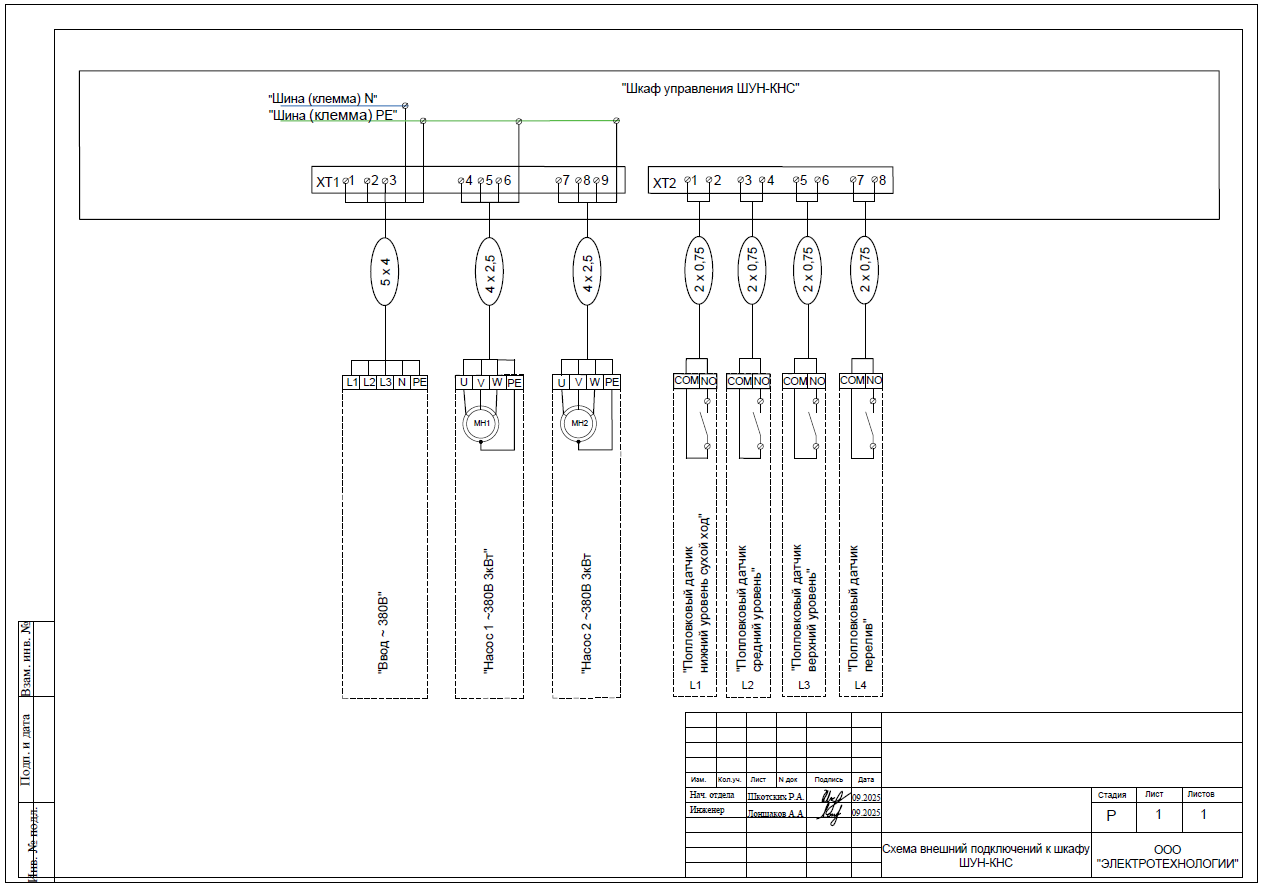

-Датчики уровня. 2–4 датчика (поплавковые или гидростатические) — устанавливаются на критических уровнях: — Нижний (сухой ход) — остановка всех насосов — Средний (запуск) — включение основного насоса — Верхний (перелив) — включение всех насосов + аварийный сигнал — Дополнительный (резервный/баланс) — опционально |
-Насосы. 1–4 центробежных насоса, мощностью до 15 кВт каждый, с защитой от перегрузки
-Силовая часть. Автоматические выключатели (63 А), тепловые реле, контакторы, УЗО 30 мА — защита от КЗ, перегрузки, утечки тока
-Частотные преобразователи (ЧП). Опционально — по одному на насос для плавного регулирования скорости и снижения пусковых токов
-Индикация и управление. LED-индикаторы или сенсорная панель (опционально) — отображение: статус насосов, уровень, аварии, время наработки
-Резервное питание. ИБП 24 В DC (10–20 А·ч) — обеспечивает работу контроллера и сигнализации при отключении основного питания до 4–8 часов
-Корпус. IP54 (внутренняя установка) или IP65 (уличная установка) — оцинкованная сталь, порошковое покрытие, уплотнённая дверца
Технические характеристики
-Количество насосов.2 (1 рабочий + 1 резервный)
-Мощность насосов. 11 кВт каждый
-Частотные преобразователи. По одному на насос, диапазон 0–50 Гц, (опционально)
-GSM-модуль. Поддержка SMS, 2G/3G, отправка 3 типов аварийных сообщений
-ИБП с аккумуляторами. 24 В DC, 20–40 А·ч (8 часов автономной работы)
-Напряжение питания. 380 В ±10%, 50 Гц, 3 фазы + PE (один ввод)
-Степень защиты шкафа. IP55 — уличное исполнение
-Контроллер. EVCO, KINCO
-Рабочий диапазон температур. -30 °C до +50 °C
-Интеграция. USB (экспорт логов), Modbus RTU (опционально для BMS)
-Режимы работы. Автоматический, Ручной, Тест
Применение
- Канализационные насосные станции (КНС) в городах и сельской местности;
- Дренажные системы на автостоянках, тоннелях, подвалах;
- Объекты с высокой нагрузкой на сточные воды (гостиницы, больницы, спортивные комплексы);
- Удалённые и необслуживаемые точки — где требуется автономная работа и удалённый контроль.
