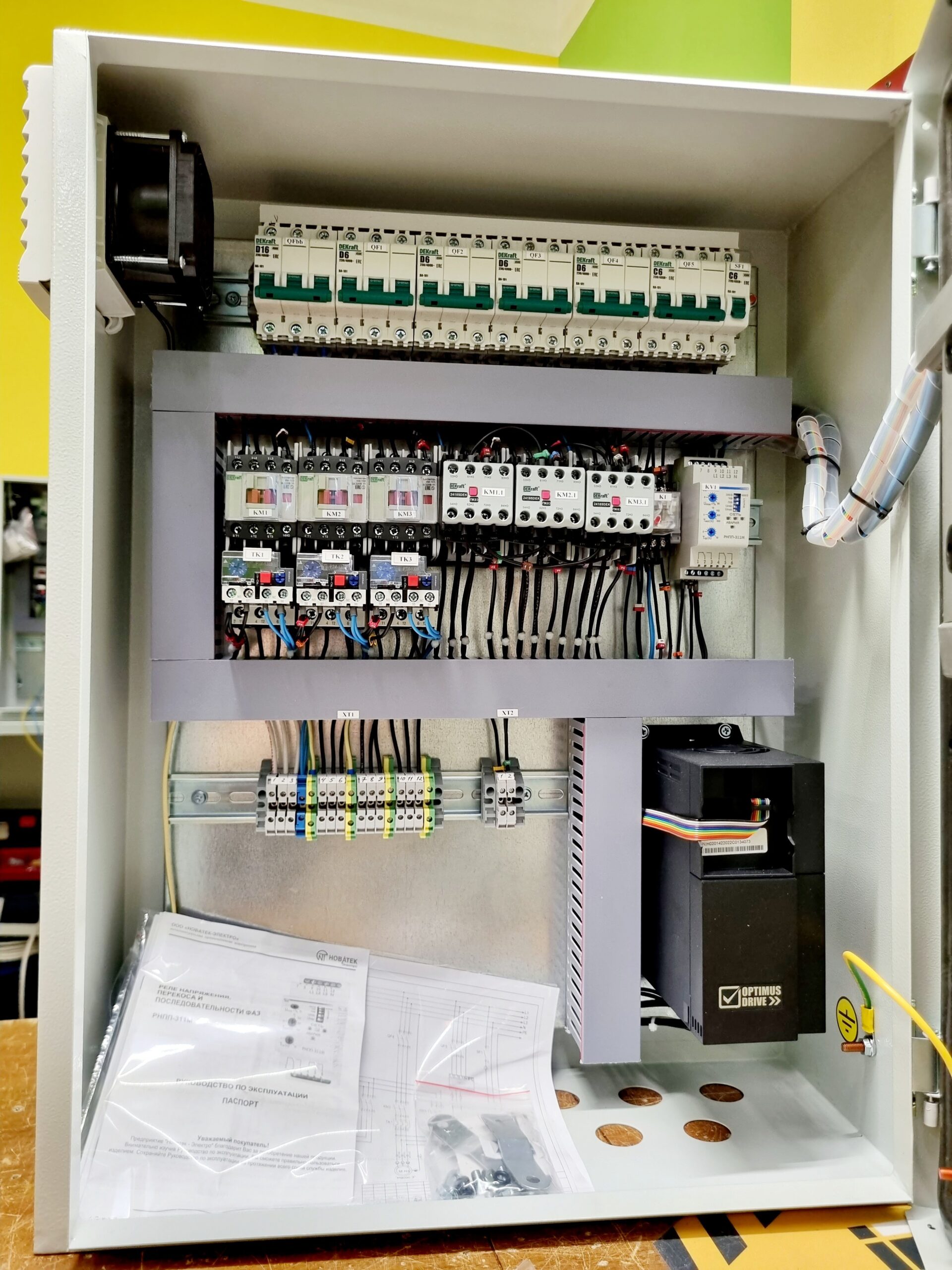

ШАУ Н НКУ-ЭТ-1-03-015-УХЛ4 Щит управления насосами 3 шт. (поддержание давления) с частотным преобразователем 1,5 квт-1шт.

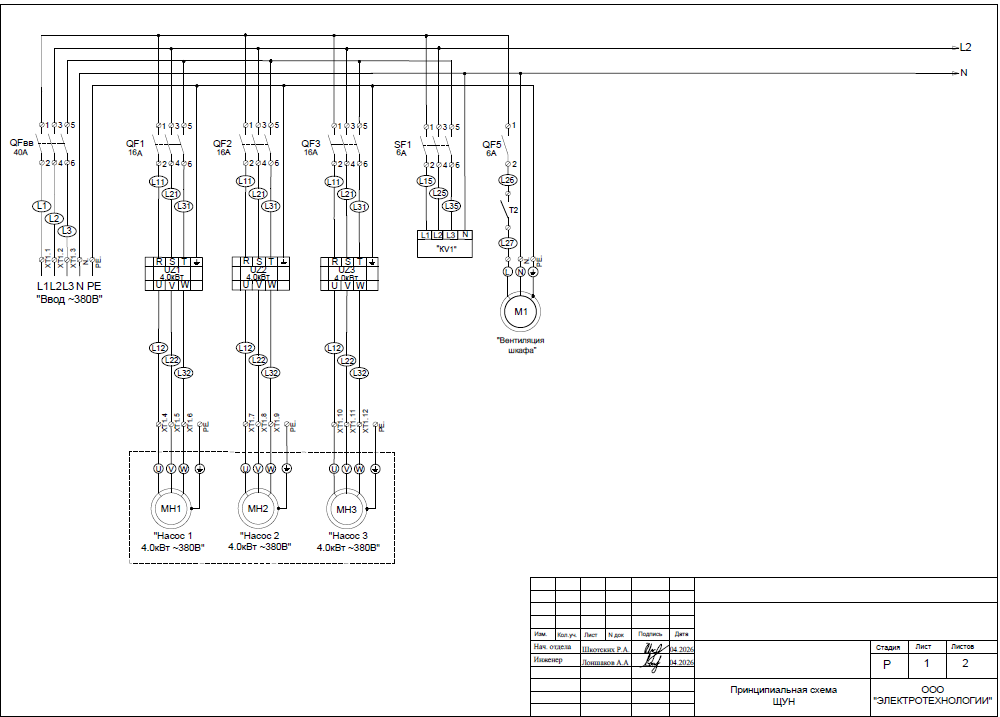

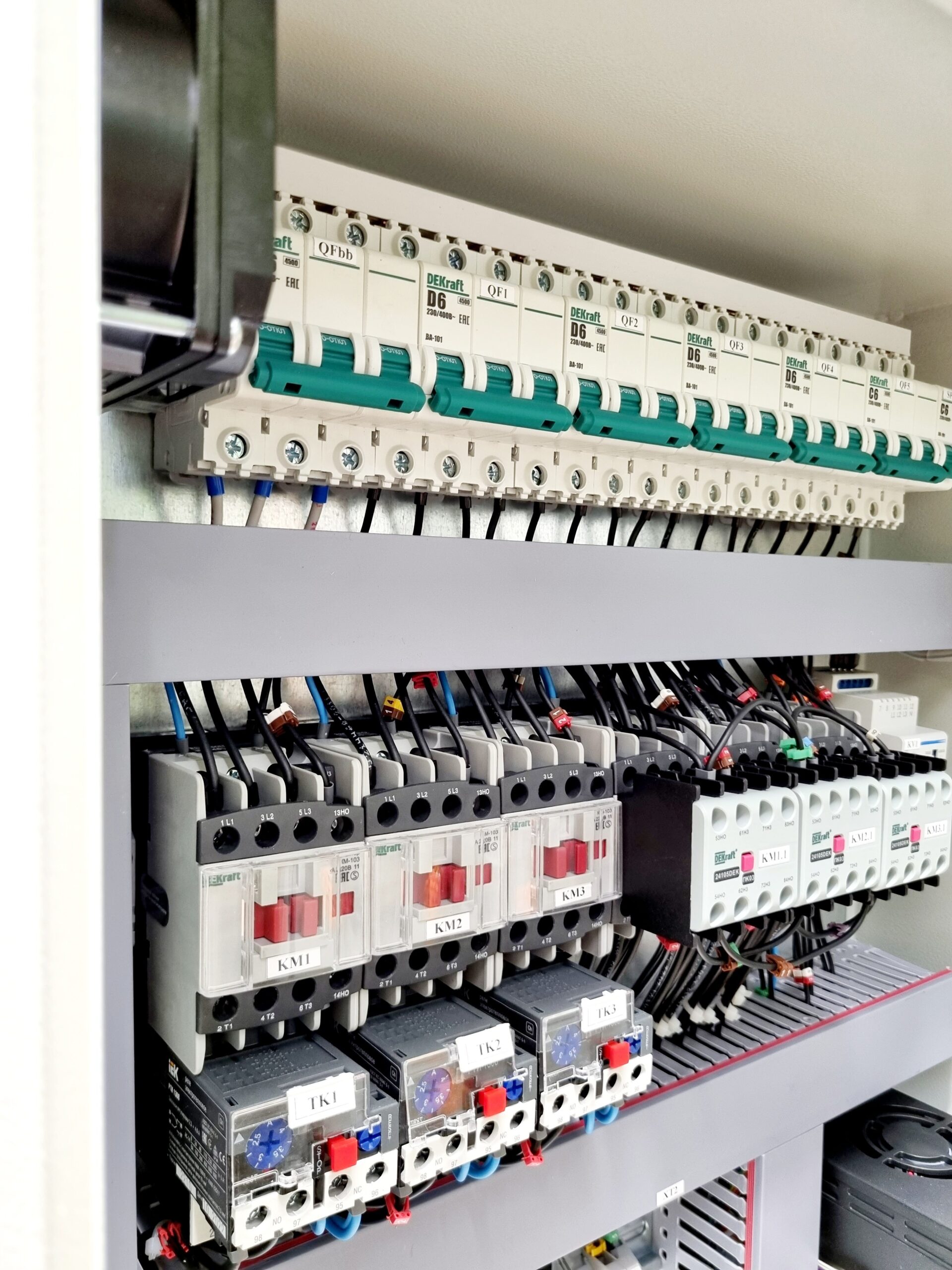

Щит управления насосами с частотным преобразователем — это автоматизированное устройство для поддержания стабильного давления в системе водоснабжения или гидравлическом контуре с использованием трёх циркуляционных насосов и одного частотного преобразователя (ЧП) мощностью 1,5 кВт. Решение обеспечивает энергоэффективное, плавное регулирование производительности и равномерное распределение нагрузки между насосами.
Назначение
Щит управления предназначен для автоматического поддержания заданного давления (например, 3–6 бар) в системах:
- водоснабжения жилых и коммерческих зданий;
- ГВС;
- систем пожаротушения;
- промышленных контуров с переменным расходом.
Использование одного частотного преобразователя для управления тремя насосами позволяет:
- плавно регулировать скорость вращения ведущего насоса в зависимости от нагрузки;
- автоматически включать резервные насосы при увеличении расхода;
- чередовать работу насосов для равномерного износа;
- снижать энергопотребление на 20–40% по сравнению с традиционными схемами.
Основные функции

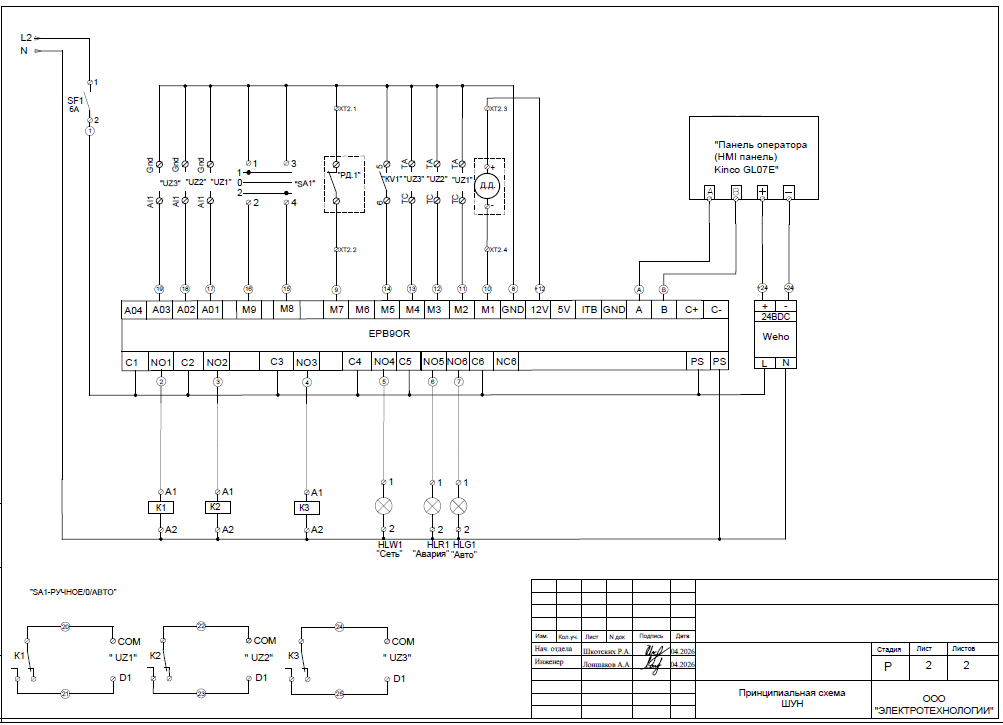

-PID-регулирование давления. Контроллер на основе сигнала с датчика давления автоматически регулирует частоту ЧП, поддерживая давление с точностью ±0,1 бар. При увеличении расхода — ведущий насос ускоряется, при снижении — замедляется.
-Автоматическое переключение насосов. При достижении предельной частоты ЧП (например, 50 Гц) — включается первый резервный насос на прямой пуск. При дальнейшем росте нагрузки — включается второй резервный. После снижения нагрузки — насосы отключаются в обратном порядке.
-Чередование работы. Контроллер отслеживает время наработки каждого насоса. При каждом запуске ведущим становится насос с наименьшей наработкой — обеспечивает равномерный износ.
-Защита от сухого хода. При отсутствии давления на входе (например, при пустом баке) — все насосы останавливаются, формируется аварийный сигнал.
-Ручной режим.Кнопки «Пуск», «Стоп», «Тест» — для обслуживания, проверки и диагностики без вызова автоматики.
-Логирование событий. Автоматическое сохранение: — время включения/остановки насосов — значения давления и частоты — срабатывание защиты — переключения между насосами— сбои питания. Логи хранятся в памяти контроллера и экспортируются через USB.
Технические характеристики системы
-Количество насосов.3
-Мощность насосов. До 1,5 кВт каждый
-Частотный преобразователь. 1 шт., 1,5 кВт, 0–50 Гц, защита IP54
-Диапазон давления. 0–10 бар (целевое: 3–6 бар)
-Точность регулирования. ±0,1 бар

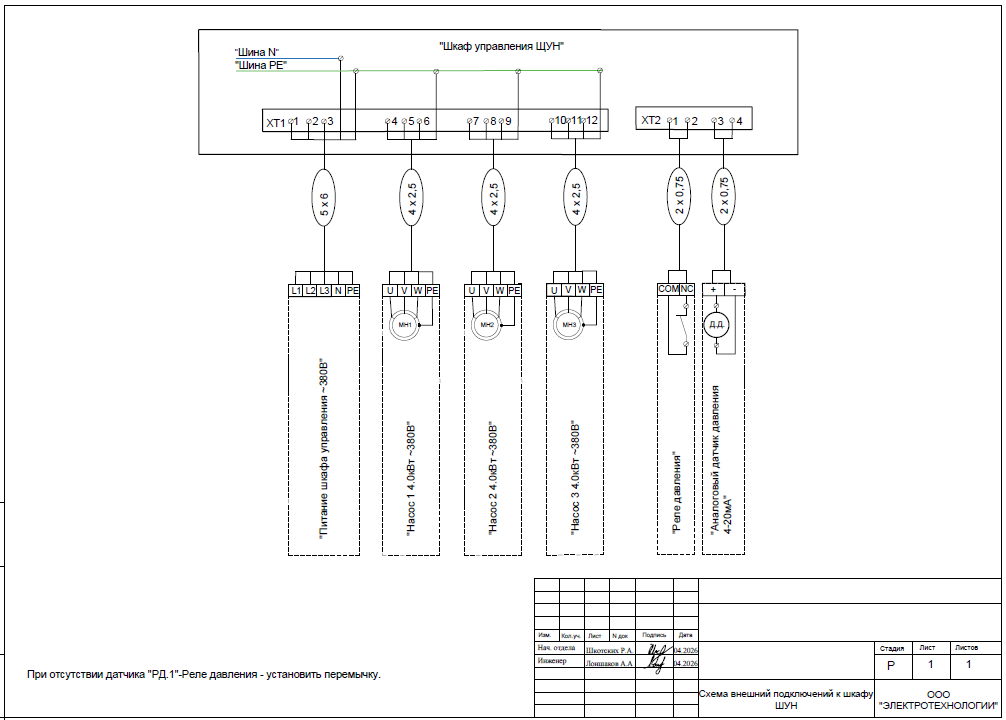

-Напряжение питания. 380 В ±10%, 50 Гц, 3 фазы + PE
-Резервное питание. ИБП 24 В DC, 10 А·ч (до 2 часов автономной работы)
-Степень защиты шкафа. IP54
-Контроллер. EVCO, KINCO
-Интеграция. USB (экспорт логов), Modbus RTU (опционально для BMS/SCADA).
-Рабочий диапазон температур. -5 °C до +45 °C
Применение
- Многоэтажные жилые дома и офисные здания;
- Гостиницы, больницы, школы;
- Системы пожаротушения с постоянным давлением;
- Объекты с переменной нагрузкой и ограниченным бюджетом на ЧП;
- Системы, где требуется экономия энергии без установки трёх отдельных преобразователей.
