OTP210-043E

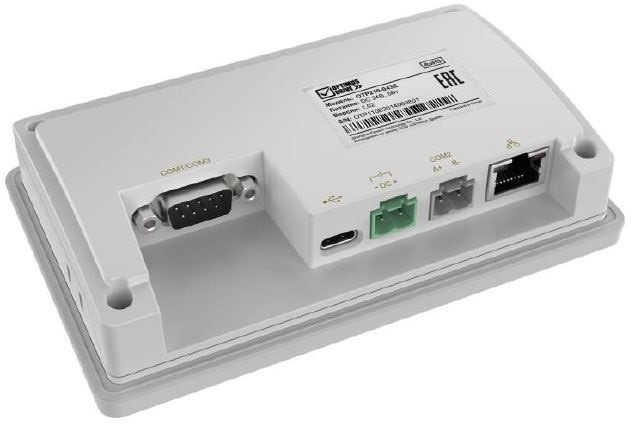

Панели оператора Optimus Drive серии OTP210 являются новым поколением цветных сенсорных панелей оператора Optimus Drive с резистивным экраном. Они обладают высокой надёжностью и привлекательной ценой. Мощный процессор обеспечивает быструю реакцию на нажатие, а современный экран обладает повышенной четкостью и имеет высокое разрешение. Панели оператора OTP210-043E имеют корпус из промышленного АБС-пластика. Разъёмы подключения располагаются в нижней части панели, что сокращает необходимое монтажное пространство в шкафу управления.

Высокие разрешение, яркость и контрастность
Три последовательных порта поддерживают RS232/485/422
Порт USB поддерживает хранение и загрузку данных через USB
Питание через USB
Легкий прочный пластиковый корпус, высокая надежность, низкая стоимость
Привлекательный дизайн, быстрая загрузка
Поддержка импорта тегов из Codesys
Программное обеспечение OptimusDriveHMISoft для настройки панели, богатая библиотека, мощные функции.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Экран
4.3′ 16:9 TFT LCD, резистивный
Разрешение
800×480
Цвет
16 бит
Яркость
250 кд/м2 (up to 275 кд/м2)
Подсветка
LED
Цикл жизни экрана
50000 ч
Сенсор
4-проводной сенсорный резистивный экран
ЦПУ
ARM Cortex-A7 1 ГГц
Память
128 Мб Flash + 128 Мб DDR3
Часы реального времени
Да
Ethernet
1-канальный 10М/100 М адаптивный
Карта SD
Нет
USB-порты
USB Type-C OTG (Host/Slave)
Режим загрузки программы
USB-порт/Ethernet
Последовательный порт связи
COM1:RS232/RS485/RS422
COM3:RS232
Угол обзора экрана (T/B/L/R)
80°/80°/80°/80°
Номинальная мощность
< 5 Вт
Напряжение питания
24 В пост. тока, рабочий диапазон 9 ~ 28 В пост. тока
Защита
Защита от перенапряжения
Допустимая потеря мощности
< 5 мс
Стандарты CE & RoHS
Согласно стандартам EN61000-6-2:2005 и EN61000-6 4:2007,
перенапряжение ± 1 кВ, групповой импульс ± 2 кВ,
электростатический контакт 4 кВ и воздушный разряд 8 кВ
Соответствует RoHS
Рабочая температура
0~50 °С
Температура хранения
-20~60 °С
Защита от УФ излучения
Не работайте в условиях сильного ультрафиолетового
излучения (например, под прямыми солнечными лучами)
Влажность
10 ~ 90% отн. (без конденсата)
Сейсмостойкость
10 ~ 25 Гц (2G / 30 мин по осям X, Y и Z)
Охлаждение
Естественное
Уровень защиты
Передняя панель соответствует IP65
(устанавливается в шкаф с плоской передней стенкой),
задняя часть соответствует IP20
Материал
Промышленный пластик
Монтажные размеры
132 мм x 80 мм
Габаритные размеры
138 мм x 86 мм x 32 мм
Масса
Около 300 гр
