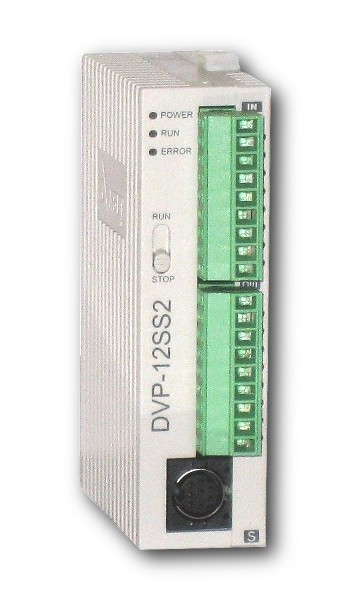

DVP12SS211S

Контроллер: 12 Point, 8D, 4DO (Transistor PNP), 24 VDC, 8К шагов, RS-232 и RS-485

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дискретные входы на борту	8
Дискретные выходы на борту	4
Тип встроенных выходов	PNP
Расширение дискретных точек	до 480
Тип конструктива контроллера	Модульный
Расширение аналоговых точек	до 48
Язык программирования	LD, SFC
RS-232	на борту
1-й RS-485	на борту
Modbus ASCII/RTU	на борту
Высокоскоростные счётчики	до 10 кГц, до 5 кГц
Высокоскоростные счётчики однофазные	8
Высокоскоростные счётчики двухфазные	4
Высокоскоростные выходы	до 10 кГц
Количество импульсных групп АВ	2
Рабочая температура окружающей среды	0…55°С
Модули термопар	да
Модули термосопротивлений	да
Универсальные аналоговые модули	да
Объём программы (шагов)	8K
Питание	24 VDC
Ширина (мм)	25.4
Высота (мм)	90
Глубина (мм)	68.8
Вес (гр.)	90
Потребляемая мощность (Вт)	1.5

Экономичный компактный ПЛК
Максимум 480 каналов ввода/вывода
Автонастройка ПИД-регулятора
Улучшенные возможности мониторинга в реальном времени

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

ЦПУ: 14 входов/выходов (8DI/6DO); 28 входов/выходов (16DI/12DO)
Расширение до 480 вх/вых
Память программы – 8k шагов,емкость регистровой памяти – 5k слов
Высокая скорость обработки инструкций: базовая — 0,35…1мкс; прикладная (MOV) — 3,4мкс
Два встроенных коммуникационных порта: RS-232 и RS-485. Могут работать в режиме ведущего и ведомого. Поддержка протоколов MODBUS ASCII/RTU и функции PLC-Link.
Функции управления движением: 4 высокоскоростных импульсных выхода: 10 кГц 8 каналов высокоскоростного счета и внешних прерываний: 4 входа по 20кГц и 4 входа по 10кГц

1-ф. 1 вход		1-ф. 2 входа		2-ф. 2 входа
Кол-во	Макс.частота	Кол-во	Макс.частота	Кол-во	Макс.частота
4/4	20кГц/10кГц	2	20кГц	2/2	10кГц/5кГц

Поддерживает автонастройку ПИД-регулятора: DVP-SS2 автоматически сохраняет параметры после окончания автоматической настройки температуры ПИД-регулятором.
Совместимость с программами для контроллеров DVP-SS

Для задач регулирования/поддержания какого-либо физического параметра, например, температуры можно использовать универсальные модули аналоговых входов-регуляторы DVP02TUx-S, которые при своей работе не задействуют ресурсы ЦПУ базового модуля, что увеличивает быстродействие системы в целом.

Модули аналоговых входов-регуляторы DVP02TUx-S имеют встроенный ПИД-регулятор, не требуют дополнительных входов/выходов и могут обмениваться информацией с базовым модулем контроллера по его внутренней шине
