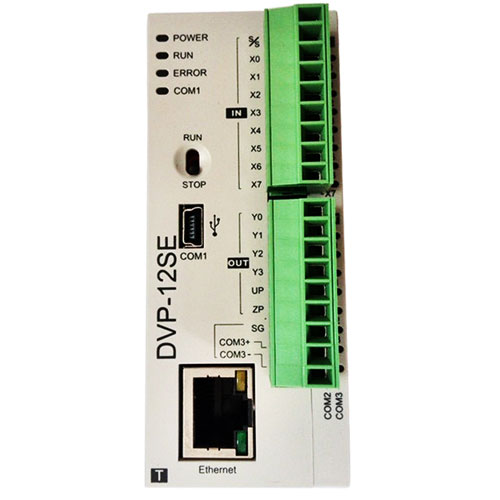

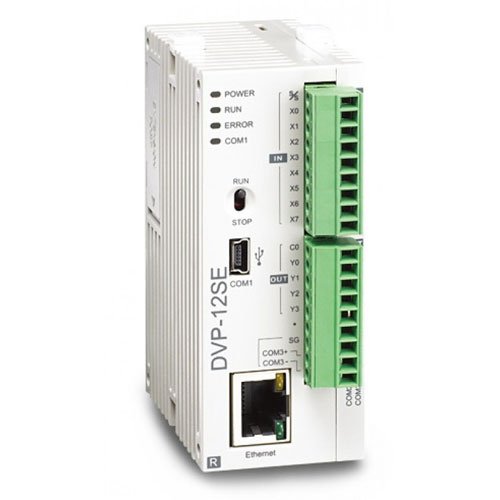

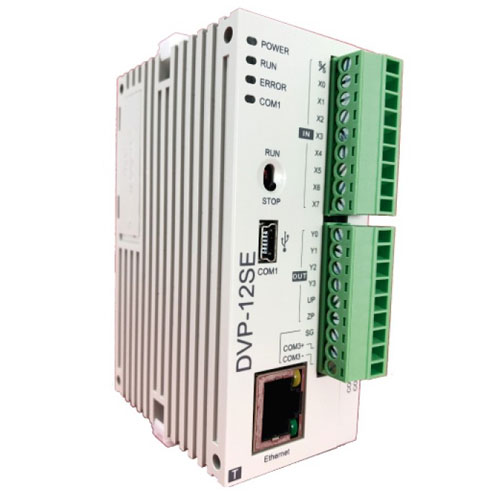

DVP12SE11R

Контроллер: 12 Point, 8DI, 4DO (Relay), 24V DC Power, 2 шины расширения, USB, поддержка Modbus TCP и Ethernet/IP, мини USB, Ethernet, 2 порта RS-485

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дискретные входы на борту	8
Дискретные выходы на борту	4
Тип встроенных выходов	Реле
Расширение дискретных точек	до 480
Тип конструктива контроллера	Модульный
Расширение аналоговых точек	до 80
Язык программирования	LD, SFC
1-й RS-485	на борту
2-й RS-485	на борту
RS-485 (дополнительные)	мoдуль
Ethernet	на борту, модуль
USB	на борту
BACnet	модуль
DeviceNet	модуль
CANopen	модуль
Modbus TCP	на борту
Modbus ASCII/RTU	на борту
Profibus DP Slave	модуль
Высокоскоростные счётчики	до 100 кГц, до 10 кГц
Высокоскоростные счётчики однофазные	8
Высокоскоростные счётчики двухфазные	3
Высокоскоростные выходы	до 100 кГц, до 10 кГц
Рабочая температура окружающей среды	0…55°С
Весовой модуль	да
Модули термопар	да
Модули термосопротивлений	да
Универсальные аналоговые модули	да
Объём программы (шагов)	16K
Питание	24 VDC
Ширина (мм)	37.4
Высота (мм)	90
Глубина (мм)	68.8
Вес (гр.)	145
Потребляемая мощность (Вт)	1.8

Компактный ПЛК с сетевыми возможностями

Самые широкие коммуникационные возможности в классе компактных ПЛК

Встроенные мини-USB, Ethernet и 2 порта RS-485
Правосторонняя и высокоскоростная левосторонняя шины расширения
Не требует аккумулятора и техобслуживания
(часы реального времени работают до 15 дней после отключения питания)

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Входы/выходы ЦПУ: 12 (8DI/4DO);
Расширение до 480 входов/выходов (2 шины расширения);
Высокоскоростные импульсные выходы: 2 канала (Y0, Y2) — до 100кГц, 2 канала (Y1, Y3) — до 10кГц;
Встроенный порт Ethernet поддерживает протоколы MODBUS TCP и Ethernet/IP;
Память: программа — 16К шагов, регистры — 12К Слов;
Высокая скорость обработки инструкций: базовая (LD) — 0,64; прикладная (MOV) — 2мкс;
Функция фильтрации IP-адресов работает как первый барьер защиты против вредоносных программ и сетевых угроз;
Функция удаленного ввода/вывода подходит для программ распределенного последовательного управления, например, в системах автоматизации зданий.

Для задач регулирования/поддержания какого-либо физического параметра, например, температуры можно использовать универсальные модули аналоговых входов-регуляторы DVP02TUx-S, которые при своей работе не задействуют ресурсы ЦПУ базового модуля, что увеличивает быстродействие системы в целом.

Модули аналоговых входов-регуляторы DVP02TUx-S имеют встроенный ПИД-регулятор, не требуют дополнительных входов/выходов и могут обмениваться информацией с базовым модулем контроллера по его внутренней шине
