AHCPU511-EN

ЦПУ, 96К шагов, 3 шасси расширения, карта SD, Ethernet 10/100 M, 1хRS232/485, мини USB

Решение для систем автоматизации среднего уровня
Модульная конструкция
Усовершенствованная аппаратная часть

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• Высокоинтегрированное ПО “ISPSoft” ISPSoft представляет собой интегрированную систему с графическим интерфейсом для контроля процесса программирования, аппаратной конфигурации и конфигурации сети. Для удобства программирования ISPSoft поддерживает 5 графических языков: лестничная диаграмма (LD), функциональные блоковые диаграммы (FBD), последовательные функциональные схемы (SFC), список инструкций (IL) и язык структурированного текста (ST).

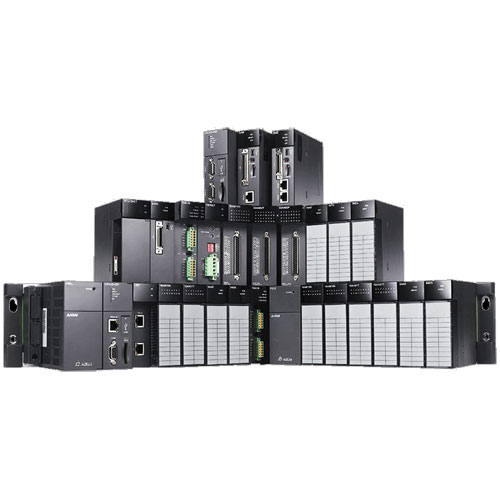

• Высокая гибкость конфигурации: Расстояние между шасси — до 100 м Серия AH500 предоставляет несущие рамы и модули, которые можно использовать не только вместе с модулями CPU, но и как отдельные блоки удаленного ввода/вывода
• «Горячая» замена модулей Упрощает обслуживание системы при выходе из строя одного модуля — его можно заменить не останавливая производство.
• Отличные функции управления движением Поддерживает 3-х осевую линейную интерполяцию, 2-х осевую дуговую интерполяцию и 3-х осевую спиральную интерполяцию. Кроме этого, AH500 способен синхронно управлять до 12 осями или 4 группами 3-х осевой интерполяции по сети DMCNET.

ХАРАКТЕРИСТИКИ:

• Надежная работа даже в тяжелых условиях Условия эксплуатации: -20 … +60°С / 5 … 95% (без конденсата) Условия хранения: -40 … +70°С / 5 … 95% (без конденсата)
• Двухъядерный многозадачный процессор Максимальное число каналов ввода/вывода: — Дискретный ввод/вывод: до 4352+125440 точек — Аналоговый ввод/вывод: до 544+3920 каналов
• Высокая скорость выполнения программы: 0,3 мс на 1K шагов
• Емкость памяти программы – до 256К шагов
• Регистры данных: до 64К слов
• Гальванически изолированные порты RS-232/422/485, miniUSB, Ethernet, SD – встроены в процессорный модуль
• Широкий выбор модулей дискретного и аналогового ввода/вывода,модулей измерения температуры, а также модулей управления движением как симпульсным заданием, так и с интерфейсом DMCNET
