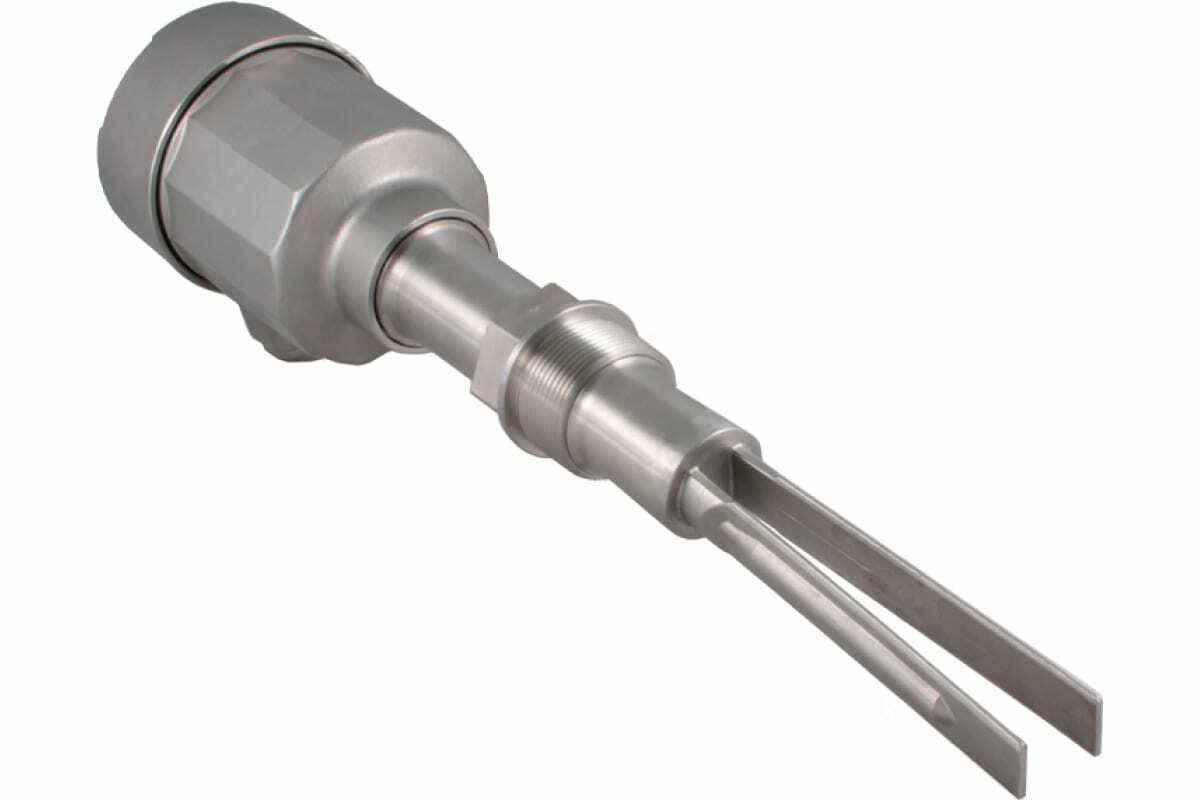

IL-VM-NPS
Вибрационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, -40 +150 С, Pmax=10 bar, 22-265 VAC - 20-46 VDC, IP 67, чувств. от 10 г/л, соедин.- резьба G 1 1/2"
Вибрационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, -40 +150 С, Pmax=10 bar, 22-265 VAC - 20-46 VDC, IP 67, чувств. от 10 г/л, соединение- резьба G 1 1/2", нерж. сталь 304, удлинение 200 мм, нерж. сталь 304, выход- реле DPDT
Вибрационный сигнализатор уровня INNOLEVEL VIBRO серии N может применяться как сигнализатор уровня заполнения, опустошения или промежуточного уровня в емкостях с сыпучими веществами.
Датчик предназначен для использования с мелкозернистыми и пылевидными материалами, которые не склонны к налипанию. Установка вертикально, горизонтально, под углом, а также — в ограниченном пространстве (например, в трубе выгрузки материала).
ПРИНЦИП РАБОТЫ ВИБРАЦИОННОГО ДАТЧИКА INNOLEVEL
Лопасти сигнализатора уровня, испытывая пьезоэлектрическое воздействие, вибрируют на механической резонансной частоте. Затухание колебаний (изменение амплитуды), возникающее вследствие покрытия лопастей датчика материалом, регистрируется электроникой. Как только зонды освобождаются от материала, они снова начинают вибрировать, что также регистрируется электроникой.
ОБЛАСТИ ПРИМЕНЕНИЯ ВИБРАЦИОННОГО ДАТЧИКА
- Производство строительных материалов (цемент, песок, сухие смеси)
- Пищевая промышленность (мука, соль, сахар)
- Полимерная промышленность (полимерный гранулят и пр.)
- Химическая промышленность (минеральные удобрения, известь)
- Агропромышленный комплекс (комбикорм, зерно, лузга)
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Сертификат соответствия ТР ТС 012/2011 и маркировка Ex ta/tb IIIC Т 250°C Da/Db X
- Насыпная плотность контролируемой среды от 10 гр/литр
- Встроенная задержка выходного сигнала 0,5…30 секунд
- Универсальный электромодуль – работает как с переменным, так и с постоянным током
- Два выходных реле
- Версии с трубным удлинением до 4 метров
ПРИНЦИП РАБОТЫ
Принцип работы вибрационных датчиков INNOLEVEL основан на принципе колебаний чувствительного элемента, контактирующего со средой. При покрытии чувствительного элемента сыпучим материалом колебания затухают, что регистрируется электроникой. Это изменение сигнала преобразуется в управляющий сигнал, например, для остановки загрузки. Таким образом, обеспечивается точный и своевременный контроль уровня сыпучих веществ.
ПРИМЕНЕНИЕ
INNOLEVEL VIBRO серии N применяется для контроля уровня мелкодисперсных, порошкообразных, гранулированных сыпучих материалов, не склонных к налипанию, в том числе сверхлегких.
- перлит
- полистирол
- мука
- крахмал
- сахар
- пыль
ОПЦИИ
Перечисленные ниже опции не входят в комплект поставки вибрационного датчика уровня INNOLEVEL VIBRO серии N, не являются обязательными к его комплектованию, однако позволяют решать определенные задачи, связанные с монтажом. Версия с фланцем обеспечивается путем сборки вибрационного датчика уровня INNOLEVEL VIBRO серии N и фланца. Поставляется двумя отдельными позициями.
- Гайка для монтажа Шестигранная гайка 1 /2" для монтажа ротационного датчика уровня INNOLEVEL VIBRO серии N. Варианты исполнений: сталь, сталь оцинкованная, нержавеющая сталь.
- Муфта регулировки по высоте Для изменения глубины погружения вибрационного датчика уровня INNOLEVEL VIBRO серии N с трубным удлинением (версии от 300 до 4000 мм). Монтаж в отверстие с резьбой G 1 1/2". Материал: нержавеющая сталь SUS304. Более подробная информация изложена в инструкции по эксплуатации.
