Взрывозащищенный высокотемпературный ротационный датчик уровня INNOLEVEL серии N-Ex-HT в Иркутске.

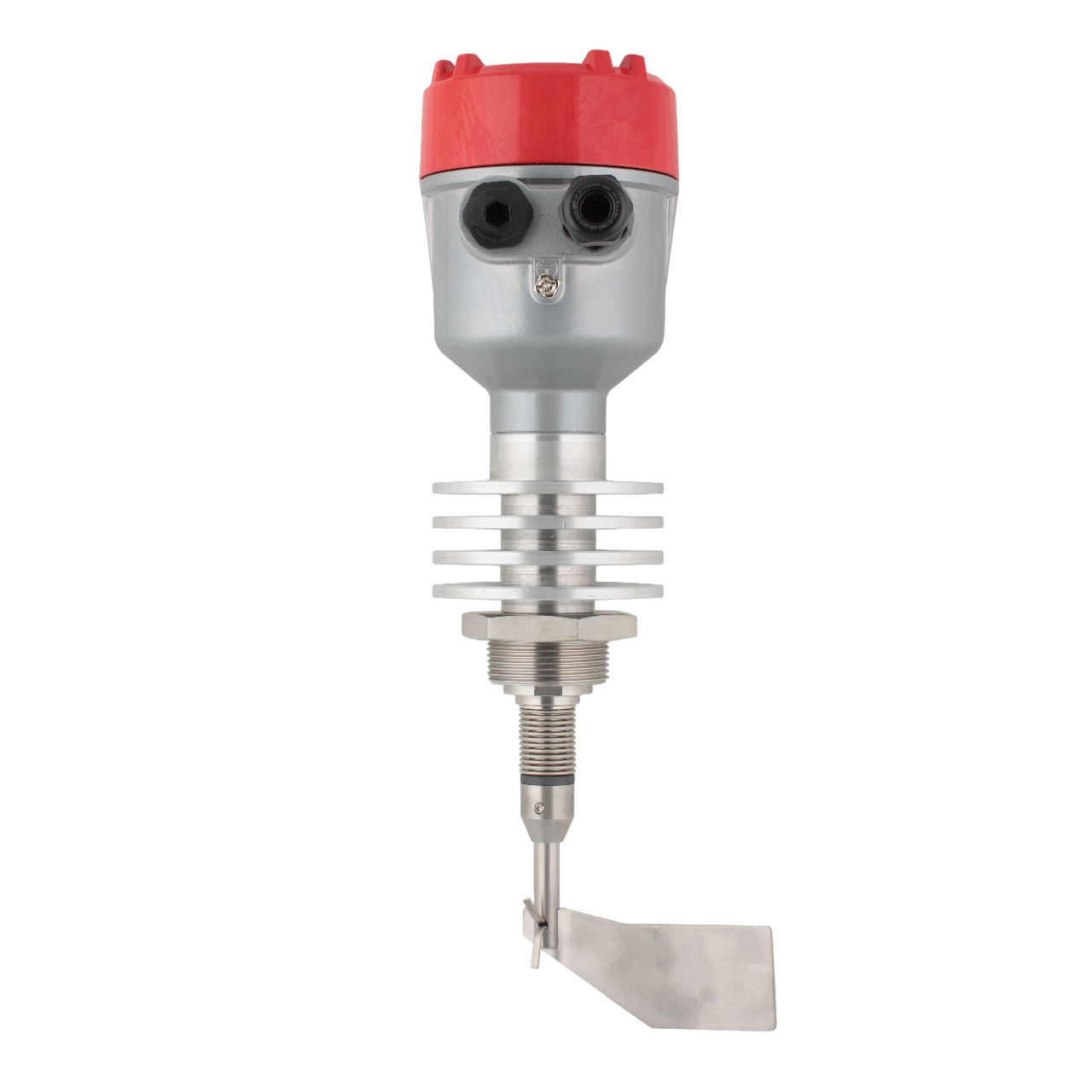

INNOLEVEL серии N-Ex-HT – представляет собой взрывозащищенный флажковый сигнализатор уровня в высокотемпературном исполнении. Служит для мониторинга уровня взрывоопасных сыпучих материалов с температурой процесса до 250°C. Может применяться в качестве датчика заполнения, опустошения или промежуточного уровня.

Фото Модель Описание Цена Кол-во Заказать

В наличии

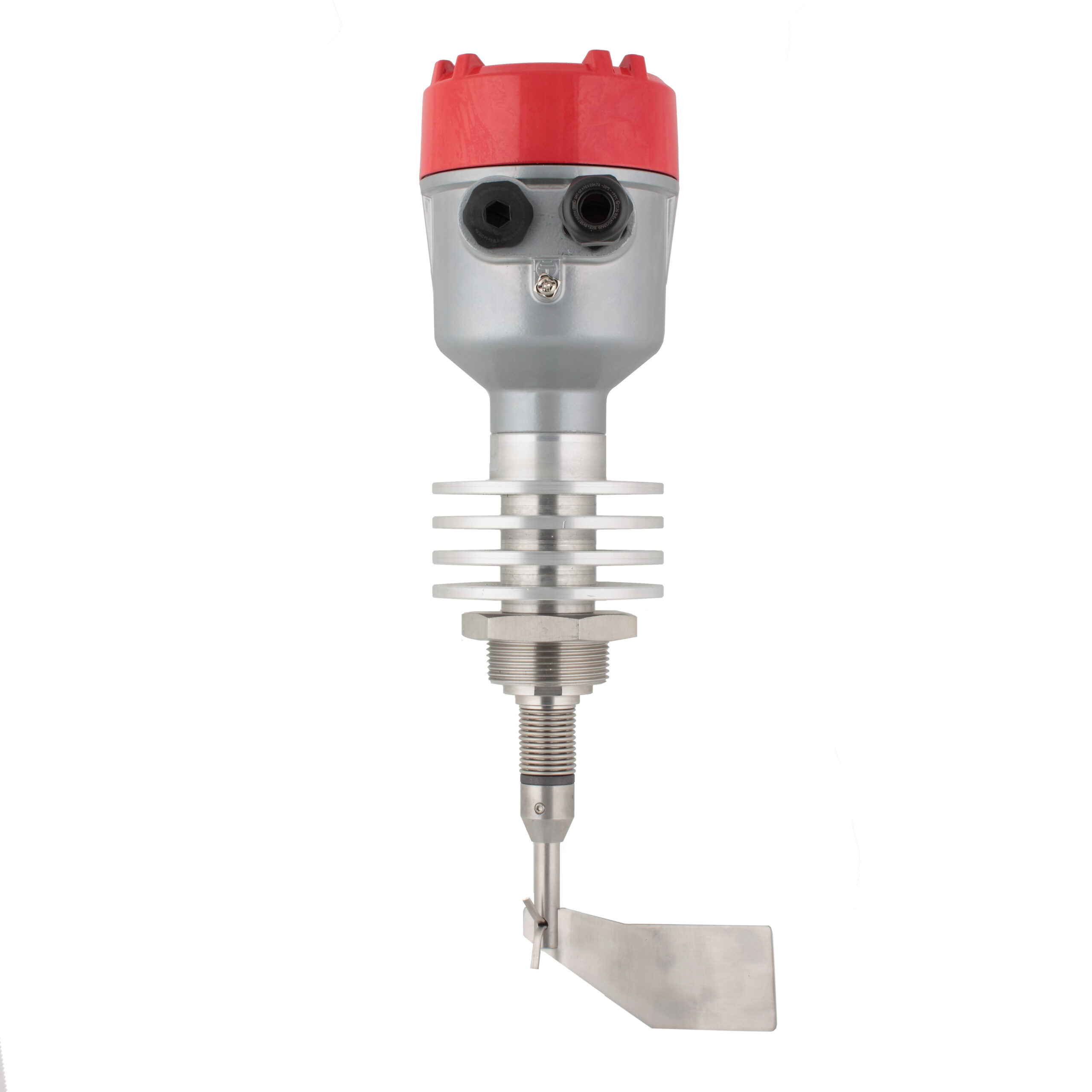

IL-SAA-N-Ex-HT250 (220 VAC)

Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011,-40 +250 С, Рmax=0.8 bar, 220 VAC, IP66, лопасть 40х98 мм, нерж. сталь

61 670 ₽

В наличии

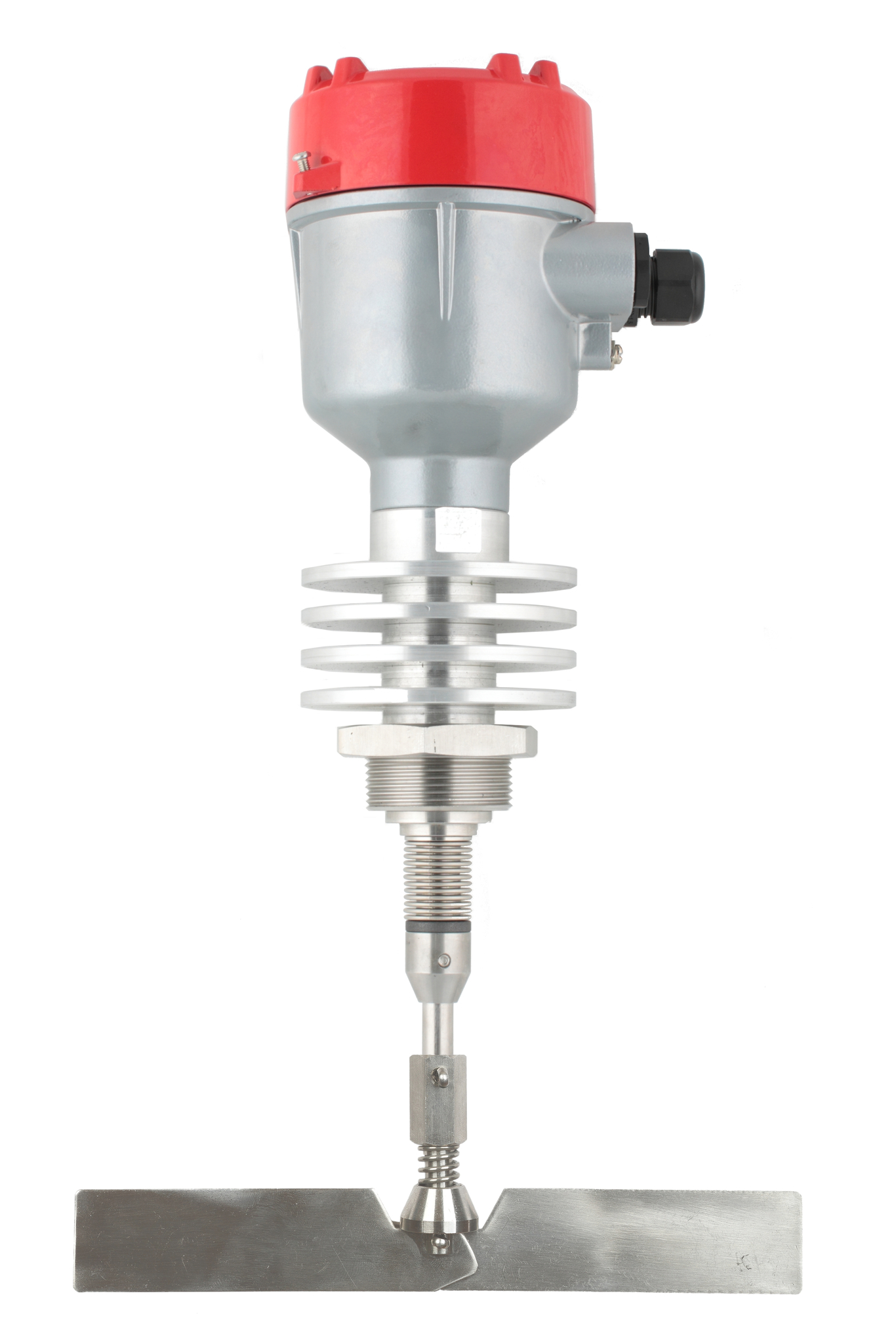

IL-SAS-N-Ex-HT250 (220 VAC)

Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +250 С, Рmax=0.8 bar, 220 VAC, IP66, лопасть склад. двусторонняя

64 660 ₽

В наличии

IL-SEA-N-Ex-HT250 (24 VDC)

Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +250 С, Рmax=0.8 bar, 24 VDC, IP66, лопасть 40х98 мм, нерж. сталь

66 000 ₽

В наличии

IL-SAS-N-Ex-HT250-5 (220 VAC)

67 410 ₽

В наличии

IL-SEA-N-Ex-HT250-5 (24 VDC)

68 760 ₽

В наличии

IL-SES-N-Ex-HT250 (24 VDC)

Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +250 С, Рmax=0.8 bar, 24 VDC, IP66, лопасть складная двусторонняя

68 990 ₽

Ротационный (флажковый) датчик во взрывозащищенном высокотемпературном исполнении для контроля уровня сыпучих потенциально взрывоопасных материалов в условиях длительного воздействия высокой температуры.

ОПИСАНИЕ

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Сертификат соответствия ТР ТС 012/2011 и маркировка Ex ta/tb IIIC Т 250°C Da/Db X
Алюминиевый радиатор, за счет которого нагрев не передается от процесса на корпус с электроникой
Опорный подшипник качения с высокотемпературной смазкой
Резьбовой элемент из нержавеющей стали с прямой резьбой G 1 1/2"

ПРИНЦИП РАБОТЫ

Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит остановка двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.

ПРИМЕНЕНИЕ

INNOLEVEL серии N-Ex-HT применяется для контроля уровня материала с насыпной плотностью >100 г/л и размером частиц <= 50 мм.

комбикорм в грануляторах и охладителях,
древесная щепа и пластиковый гранулят в сушилках.
Уголь и угольная пыль

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики	Значение
Корпус	Алюминий
Степень защиты	IP66
Температура процесса, °C	-40 ..+ 250
Максимальное давление, Бар	+0,8
Насыпная плотность, г/л	> 100 4 регулировочных положения
Размер частиц, мм	≤ 50
Скорость вращения лопасти, оборотов/мин	1 или 5 (в зависимости от исполнения)
Напряжение питания	220 VAC / 115 VAC / 24 VAC / 24 VDC (в зависимости от исполнения)
Выходной сигнал	1 релейный выход
Процессное соединение	Резьба G 1 ½”, нержавеющая сталь
Подшипник	Высококачественный подшипник качения с высокотемпературной смазкой

ОПЦИИ

Перечисленные ниже опции не входят в комплект поставки ротационного датчика уровня INNOLEVEL серии N-Ex-HT, не являются обязательными к его комплектованию, однако позволяют решать определенные задачи, связанные с монтажом.

Гайка для монтажа Шестигранная гайка 1 /2" для монтажа ротационного датчика уровня INNOLEVELсерии N-Ex-HT. Варианты исполнений: сталь, сталь оцинкованная, нержавеющая сталь.
Жесткое удлинение вала Варианты исполнения жесткого удлинения: +50 мм, +215 мм.
Маятниковое удлинение Варианты исполнения маятникового удлинения: 500 мм, 1000 мм.
Тросовое удлинение Варианты исполнения тросового удлинения: 1000 мм, 1500 мм, 2000 мм, 3000 мм, 4000 мм. Более подробная информация изложена в инструкции по эксплуатации.
