Взрывозащищенный ротационный датчик уровня INNOLEVEL серии N-Ex в Иркутске.

INNOLEVEL серии N-Ex – представляет собой флажковый сигнализатор уровня во взрывозащищенном исполнении. Служит для мониторинга уровня сыпучих взрывоопасных материалов с температурой процесса до +80°C. Может применяться в качестве датчика заполнения, опустошения или промежуточного уровня.

Фото Модель Описание Цена Кол-во Заказать

В наличии

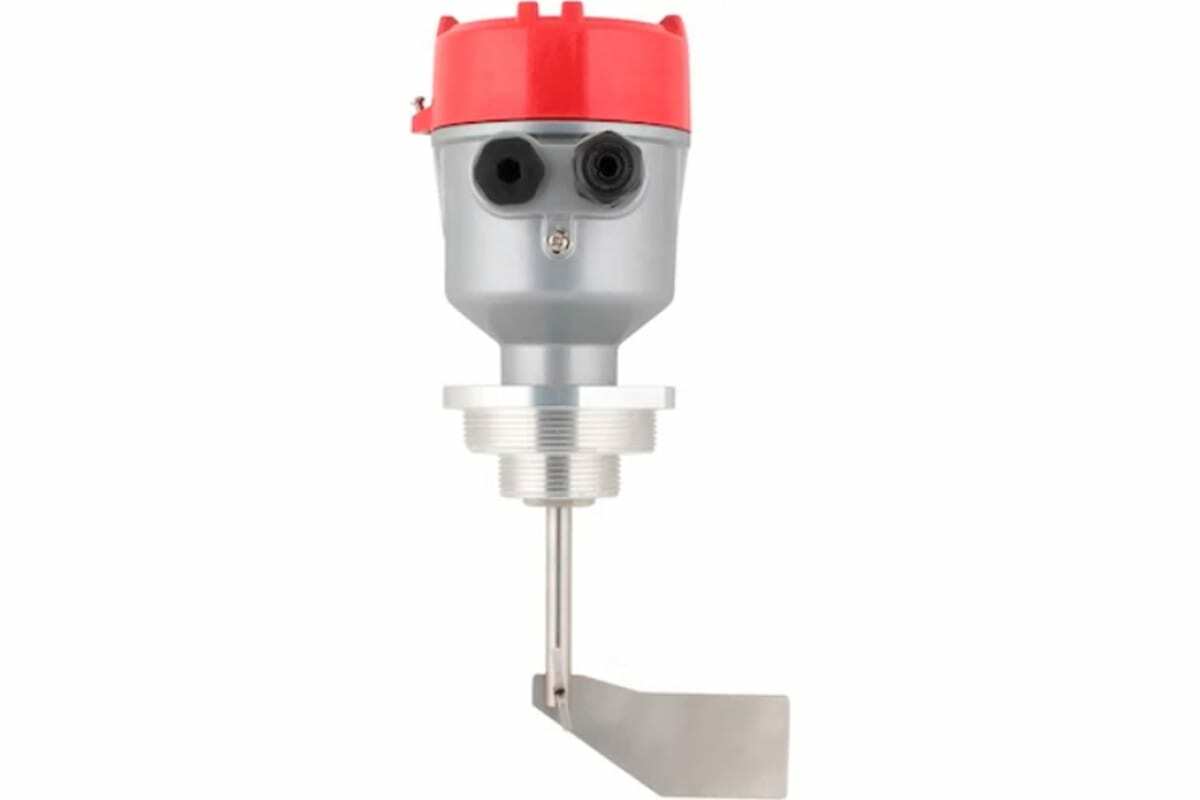

IL-LAA-N-Ex (220 VAC)

Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 220 VAC, IP66, лопасть 40х98 мм, нерж. сталь

26 820 ₽

В наличии

IL-LAA-N-Ex-5 (220 VAC)

29 580 ₽

В наличии

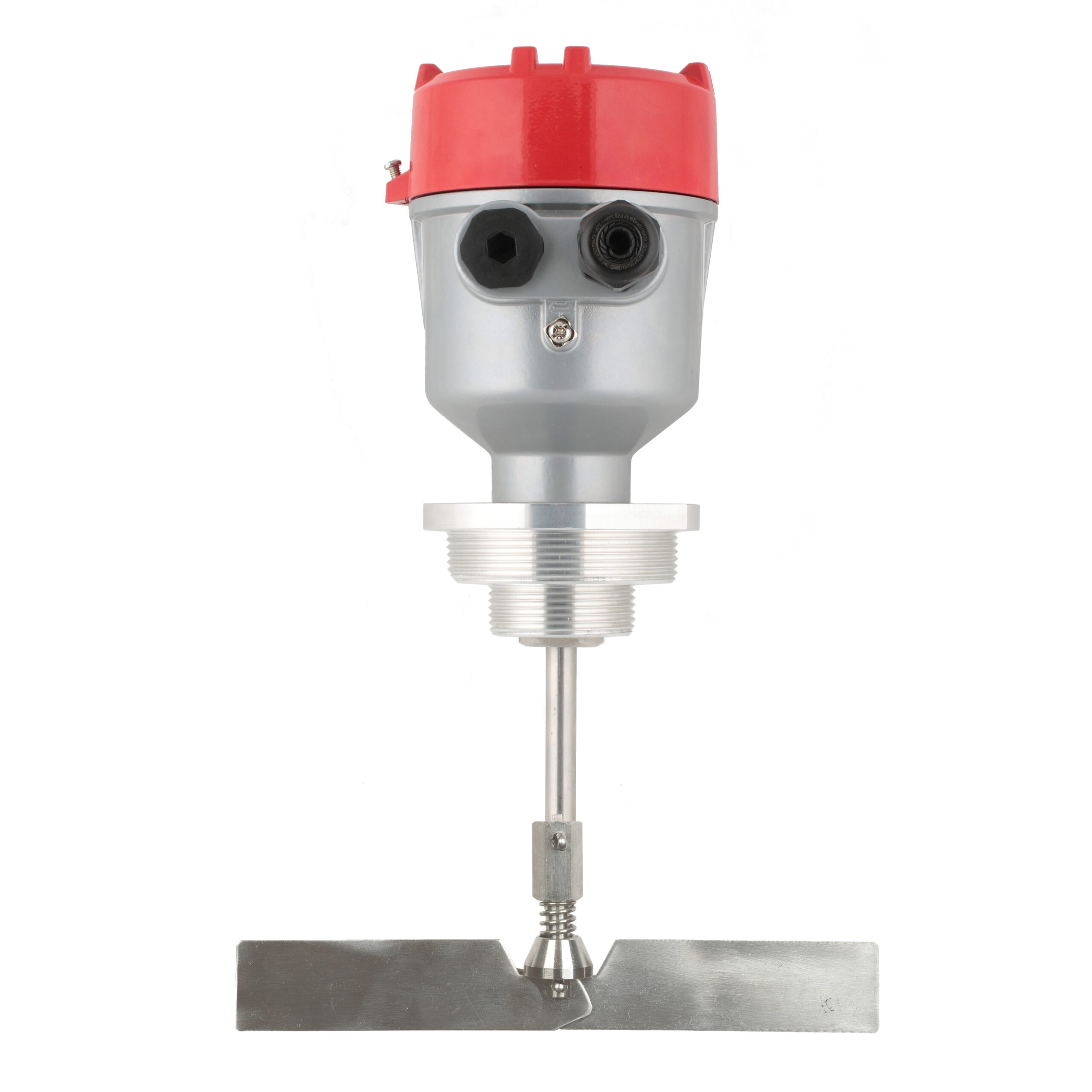

IL-LAS-N-Ex (220 VAC)

Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 220 VAC, IP66, лопасть склад. двусторонняя

29 800 ₽

В наличии

IL-LBA-N-Ex (115 VAC)

Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 115 VAC, IP66, лопасть 40х98 мм, нерж. сталь

30 960 ₽

В наличии

IL-LDA-N-Ex (24 VAC)

Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VAC, IP66, лопасть 40х98 мм, нерж. сталь

30 960 ₽

В наличии

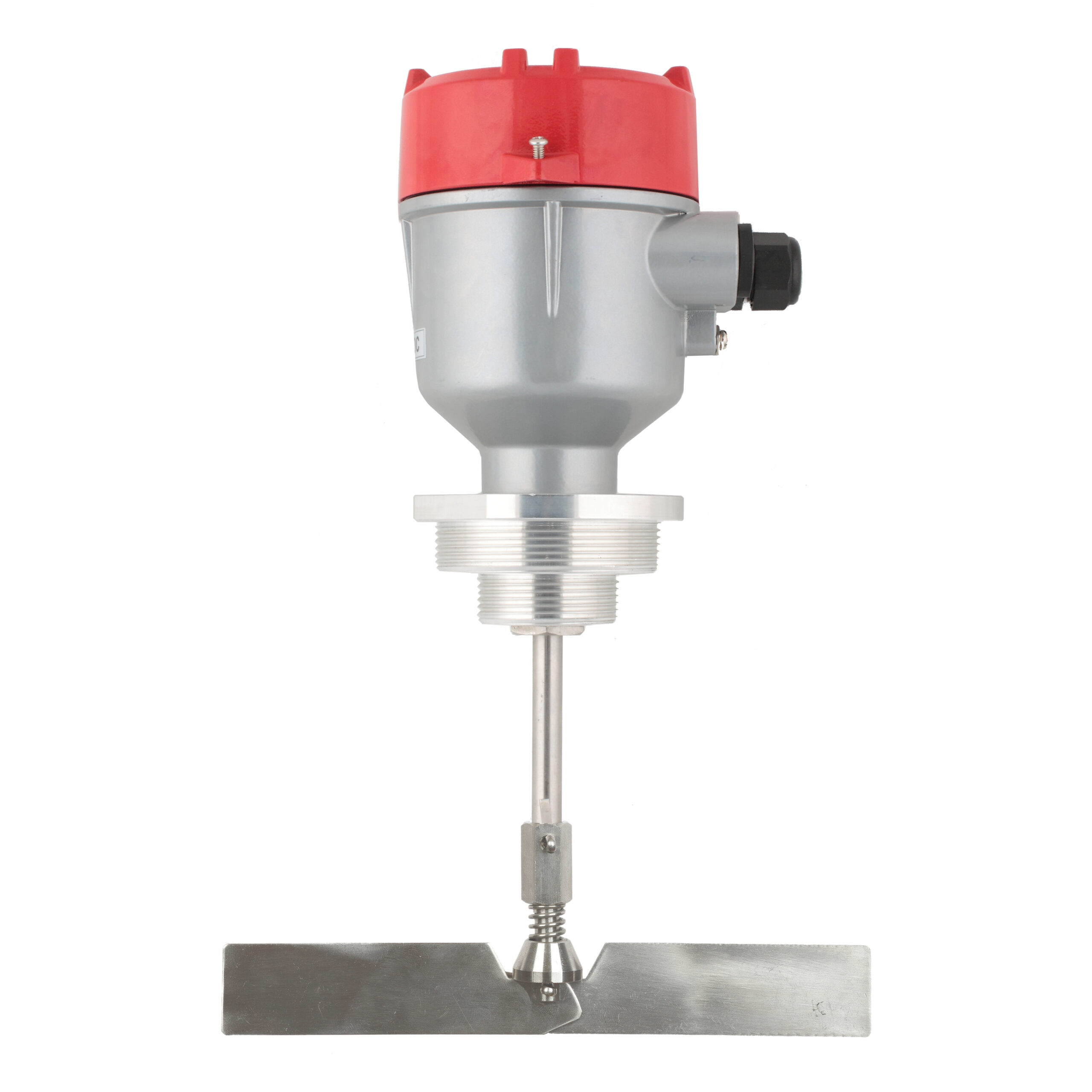

IL-LAS-N-Ex-5 (220 VAC)

Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 220 VAC, IP66, лопасть склад. Двусторонняя

32 570 ₽

В наличии

IL-LEA-N-Ex (24 VDC)

Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP66, лопасть 40х98 мм, нерж. сталь

33 030 ₽

В наличии

IL-LBS-N-Ex (115 VAC)

Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -40 +80 С, Рmax=0.8 bar, 115 VAC, IP65, лопасть складная двусторонняя 28х200 мм, нерж. сталь

33 920 ₽

В наличии

IL-LDS-N-Ex (24 VAC)

Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VAC, IP66, лопасть складная двухсторонняя

33 920 ₽

В наличии

IL-LEA-N-Ex-5 (24 VDC)

35 750 ₽

В наличии

IL-LES-N-Ex (24 VDC)

Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP66, лопасть складная двухсторонняя

36 000 ₽

В наличии

IL-LES-N-Ex-5 (24 VDC)

38 730 ₽

Ротационный (флажковый) датчик во взрывозащищенном исполнении для контроля уровня потенциально взрывоопасных сыпучих материалов.

ОПИСАНИЕ

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Сертификат соответствия ТР ТС 012/2011 и маркировка Ex ta/tb IIIC Т 115°C Da/Db X
Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам
Два типа прямой резьбы G 1 1/2" и G 2 1/2"

ПРИНЦИП РАБОТЫ

Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит остановка двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.

ПРИМЕНЕНИЕ

INNOLEVEL серии N-Ex применяется для контроля уровня потенциально взрывоопасного материала с насыпной плотностью >100 г/л и размером частиц <= 50 мм.

Зерно
Шрот
Опилки
Лузга
ПВХ порошок
Древесная стружка
Семечка
Комбикорм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики	Значение
Корпус	Алюминий
Степень защиты	IP66
Температура процесса, °C	-40… +80
Максимальное давление, Бар	+0,8
Насыпная плотность, г/л	>100 4 регулировочных положения
Размер частиц, мм	<=50
Скорость вращения лопасти, оборотов/мин	1 или 5 в зависимости от исполнения
Напряжение питания	220 VAC/115 VAC/ 24 VAC/ 4 VDC (в зависимости от исполнения)
Выходной сигнал	1 релейный выход
Процессное соединение	Резьба G 1 1/2" с переходом на G 2 1/2", алюминий
Подшипник	Высококачественный подшипник качения

ОПЦИИ

Перечисленные ниже опции не входят в комплект поставки ротационного датчика уровня INNOLEVEL серии N-Ex, не являются обязательными к его комплектованию, однако позволяют решать определенные задачи, связанные с монтажом.

Гайка для монтажа Шестигранная гайка 1 /2" для монтажа ротационного датчика уровня INNOLEVELсерии N-Ex. Варианты исполнений: сталь, сталь оцинкованная, нержавеющая сталь.
Жесткое удлинение вала Варианты исполнения жесткого удлинения: +50 мм, +215 мм.
Маятниковое удлинение Варианты исполнения маятникового удлинения: 500 мм, 1000 мм.
Тросовое удлинение Варианты исполнения тросового удлинения: 1000 мм, 1500 мм, 2000 мм, 3000 мм, 4000 мм. Более подробная информация изложена в инструкции по эксплуатации.
