IL-PS-AACA (220 VAC)

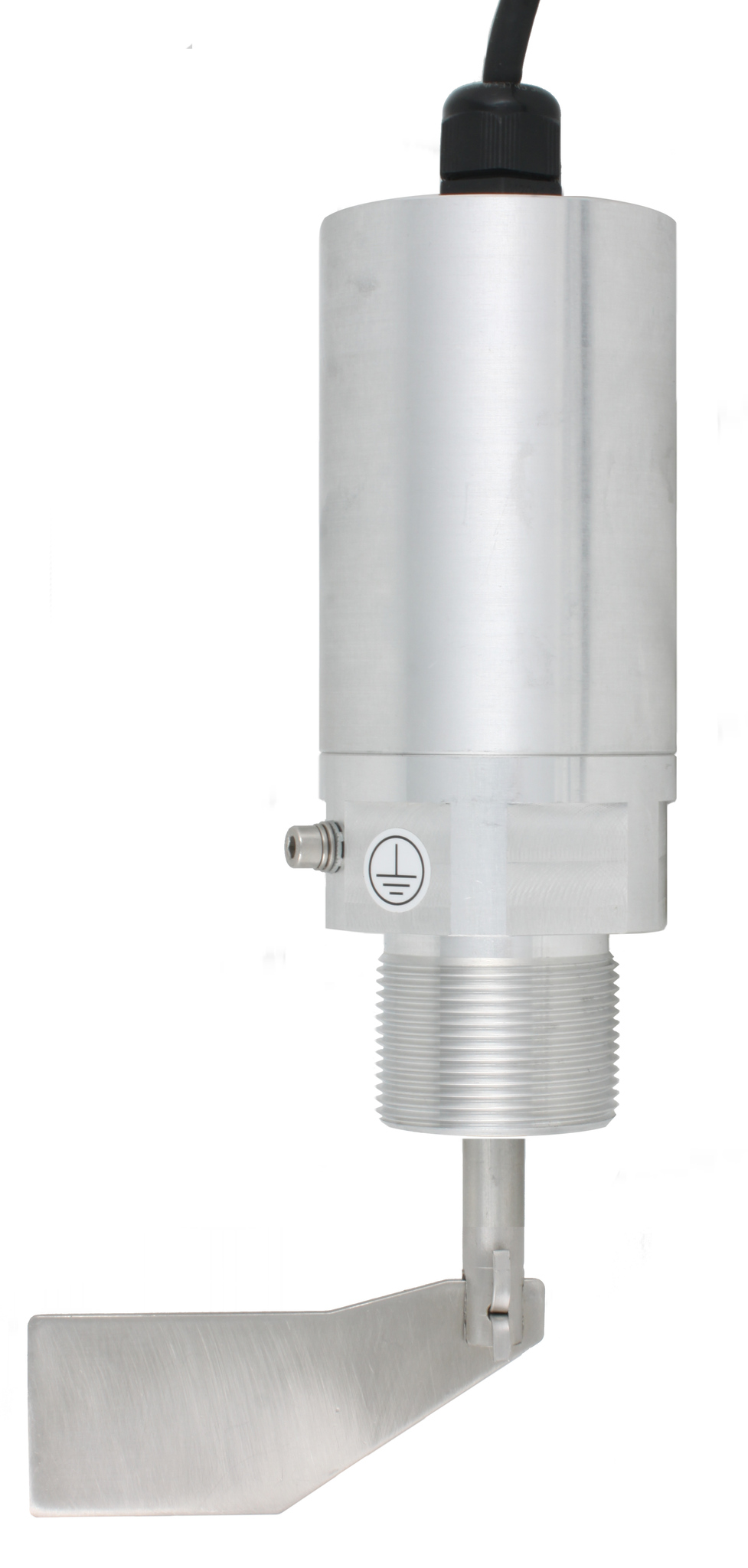

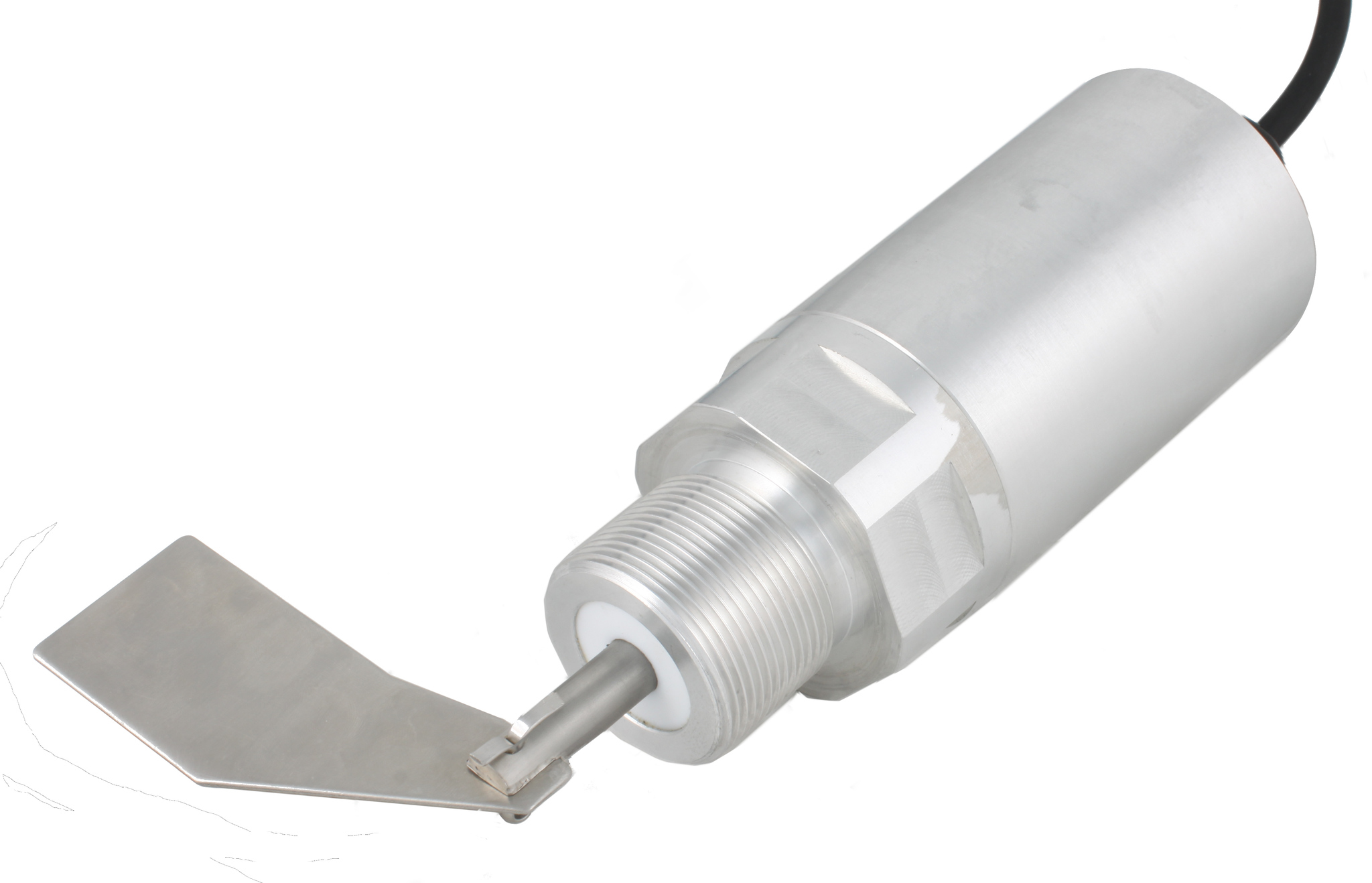

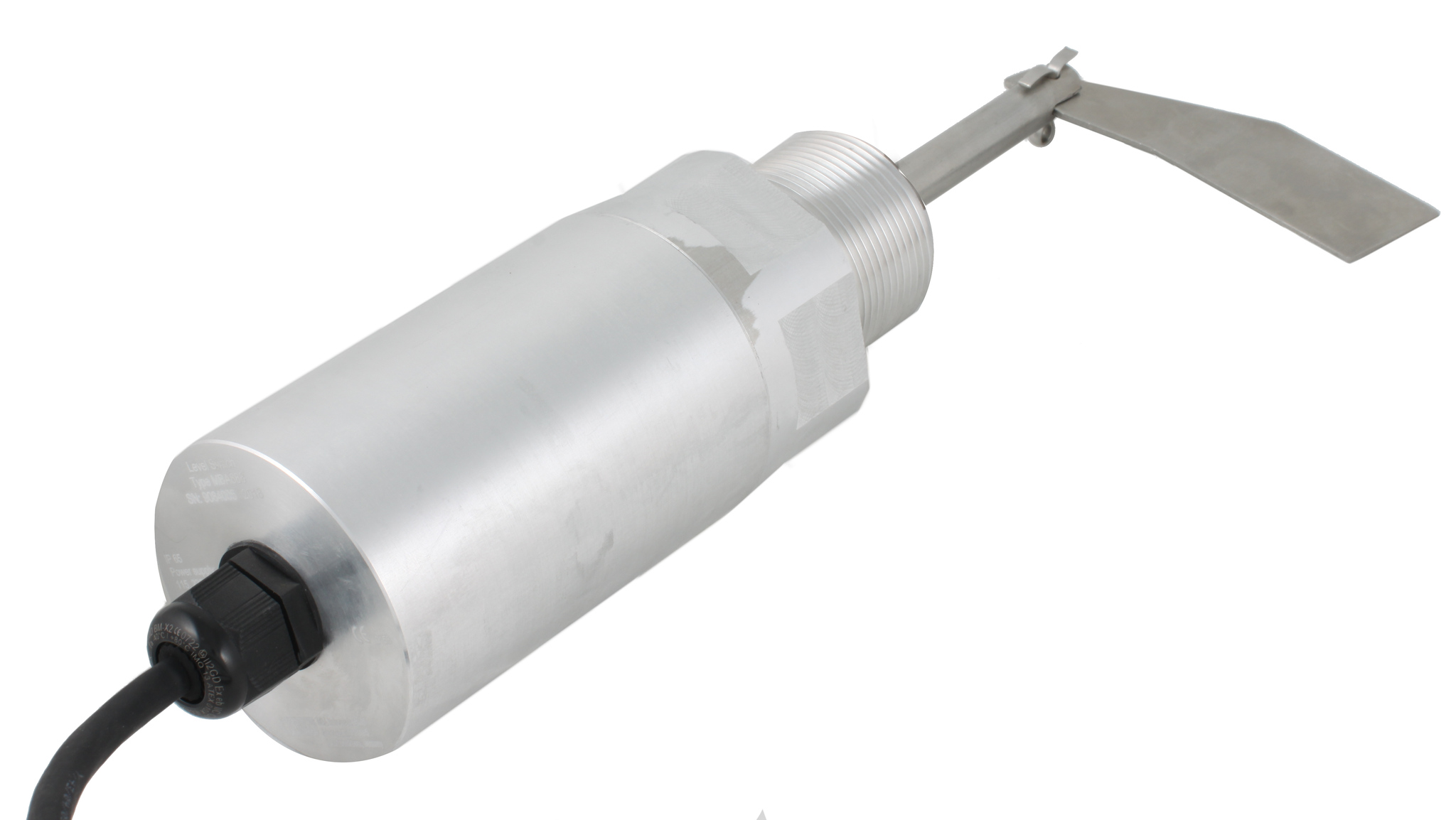

Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь
Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение- резьба 1 1/2", алюм., удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - 1 реле
Специальный сигнализатор INNOLEVEL серии PS представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.
ПРИНЦИП РАБОТЫ
Измерительная лопасть приводится в действие шаговым двигателем. При контакте лопасти с материалом крутящий момент возрастает до полного останова двигателя, выходной сигнал переключается (регистрация уровня материала). При снижении уровня материала лопасть освобождается, двигатель возобновляет вращение, выходной сигнал возвращается в исходное состояние.
ПРЕИМУЩЕСТВА ДАТЧИКОВ INNOLEVEL СЕРИИ PS
- Высокая вибростойкость до 29 g позволяет применять датчик на бункерах с вибраторами
- Давление до 10 Бар — контроль уровня в системах пневмотранспорта и в пневмокамерных насосах
- Опционально корпус из нержавеющей стали 1.4305
- Быстроразъемное электрическое соединение M12
- Высокая скорость вращения лопасти 15 об/мин обеспечивает быстрое срабатывание
- Работа в условиях сверхнизких температур до -50°С
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Высокая вибростойкость до 29 g позволяет применять датчик на бункерах с вибраторами
- Давление до 10 Бар — контроль уровня в системах пневмотранспорта и в пневмокамерных насосах
- Опционально корпус из нержавеющей стали 1.4305
- Высокая скорость вращения лопасти 15 об/мин обеспечивает быстрое срабатывание
- Работа в условиях сверхнизких температур до -50°С
ПРИНЦИП РАБОТЫ
Измерительная лопасть приводится в действие шаговым двигателем. При контакте лопасти с материалом крутящий момент возрастает до полного останова двигателя, выходной сигнал переключается (регистрация уровня материала). При снижении уровня материала лопасть освобождается, двигатель возобновляет вращение, выходной сигнал возвращается в исходное состояние.
ПРИМЕНЕНИЕ
INNOLEVEL серии PS применяется для контроля уровня материала с насыпной плотностью >100 г/л и размером частиц <= 50 мм в условиях с повышенной вибрацией и избыточным давлением
- в бункерах с вибраторами
- в дозаторах
- пневмокамерных насосах
ОПЦИИ
Перечисленные ниже опции не входят в комплект поставки ротационного датчика уровня INNOLEVEL серии PS, не являются обязательными к его комплектованию, однако позволяют решать определенные задачи, связанные с монтажом.
- Гайка для монтажа Шестигранная гайка 1 /2" для монтажа ротационного датчика уровня INNOLEVELсерии PS. Варианты исполнений: сталь, сталь оцинкованная, нержавеющая сталь.
- Разъем М12х4pin с гермовводом PG7 (степень защиты IP67) 1. Прямое исполнение. материал полибутилентерефталат. 2. Угловое исполнение: материал полибутилентерефталат.
- Жесткое удлинение вала Варианты исполнения жесткого удлинения: +50 мм, +215 мм.
- Маятниковое удлинение Варианты исполнения маятникового удлинения: 500 мм, 1000 мм.
- Тросовое удлинение Варианты исполнения тросового удлинения: 1000 мм, 1500 мм, 2000 мм, 3000 мм, 4000 мм. Более подробная информация изложена в инструкции по эксплуатации.
