IL-LAS-N-5 (220 VAC)
Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -40 +80 С, Рmax=0.8 bar, 220 VAC, IP65, лопасть складная двусторонняя 28х200 мм, нерж. сталь

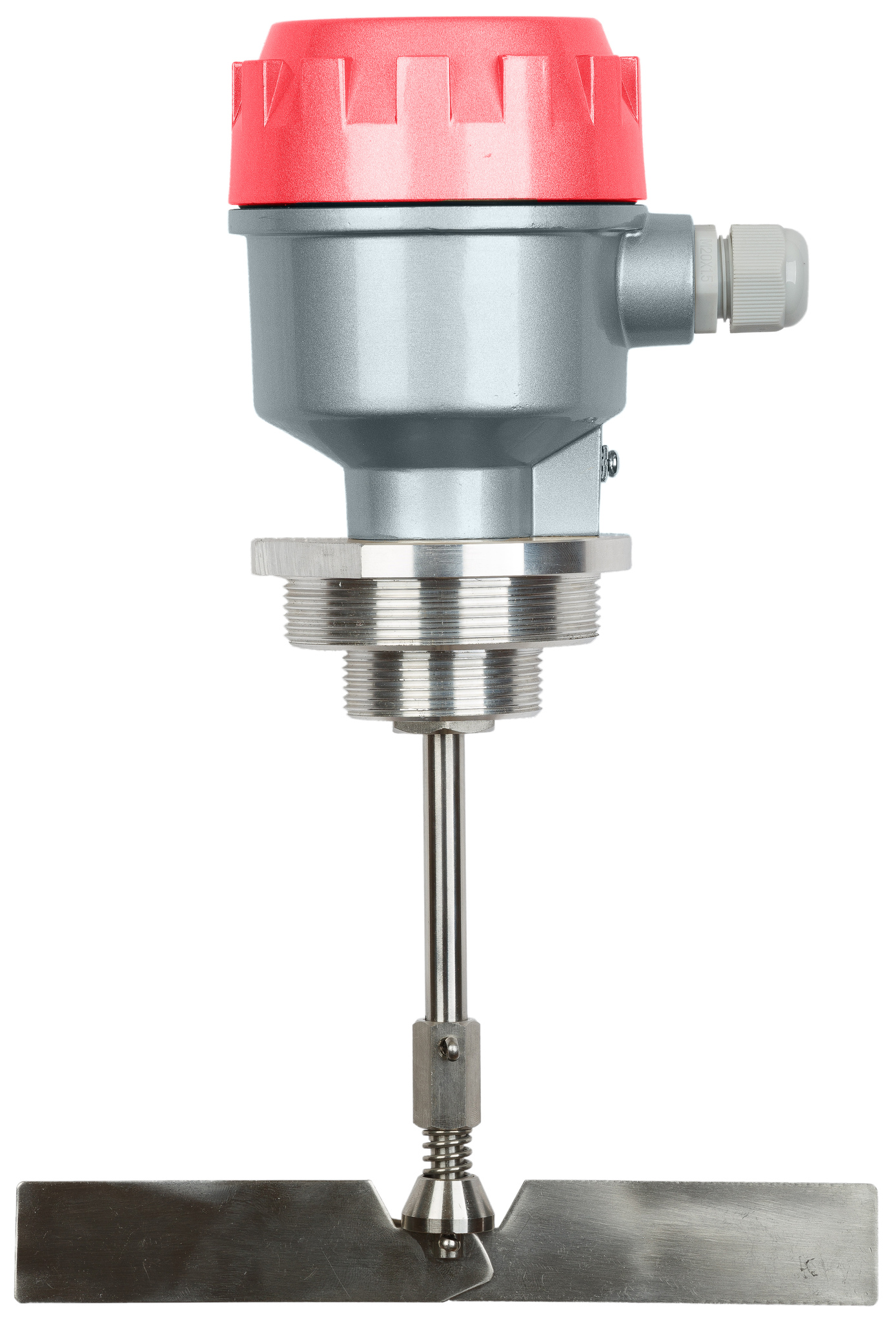

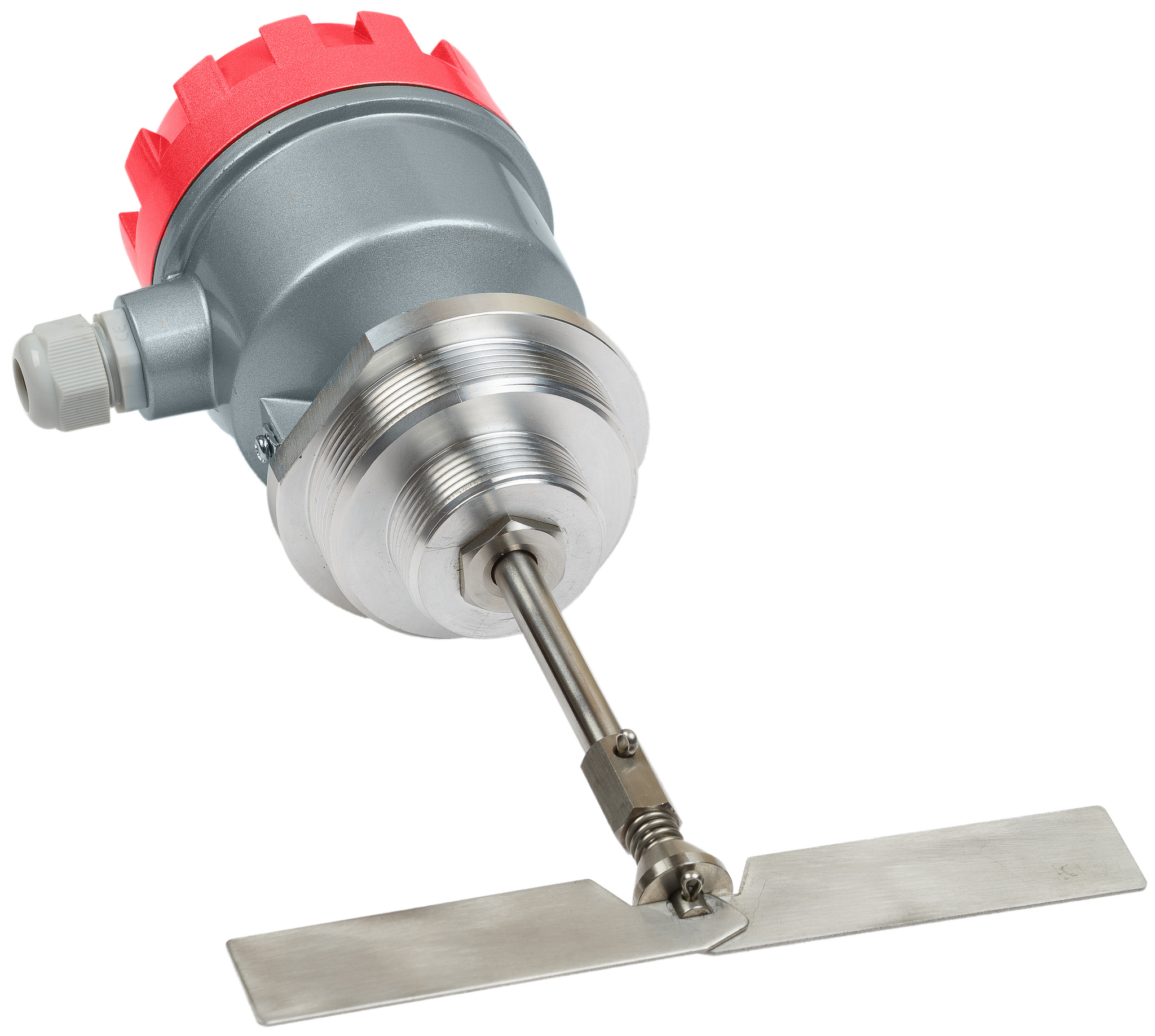

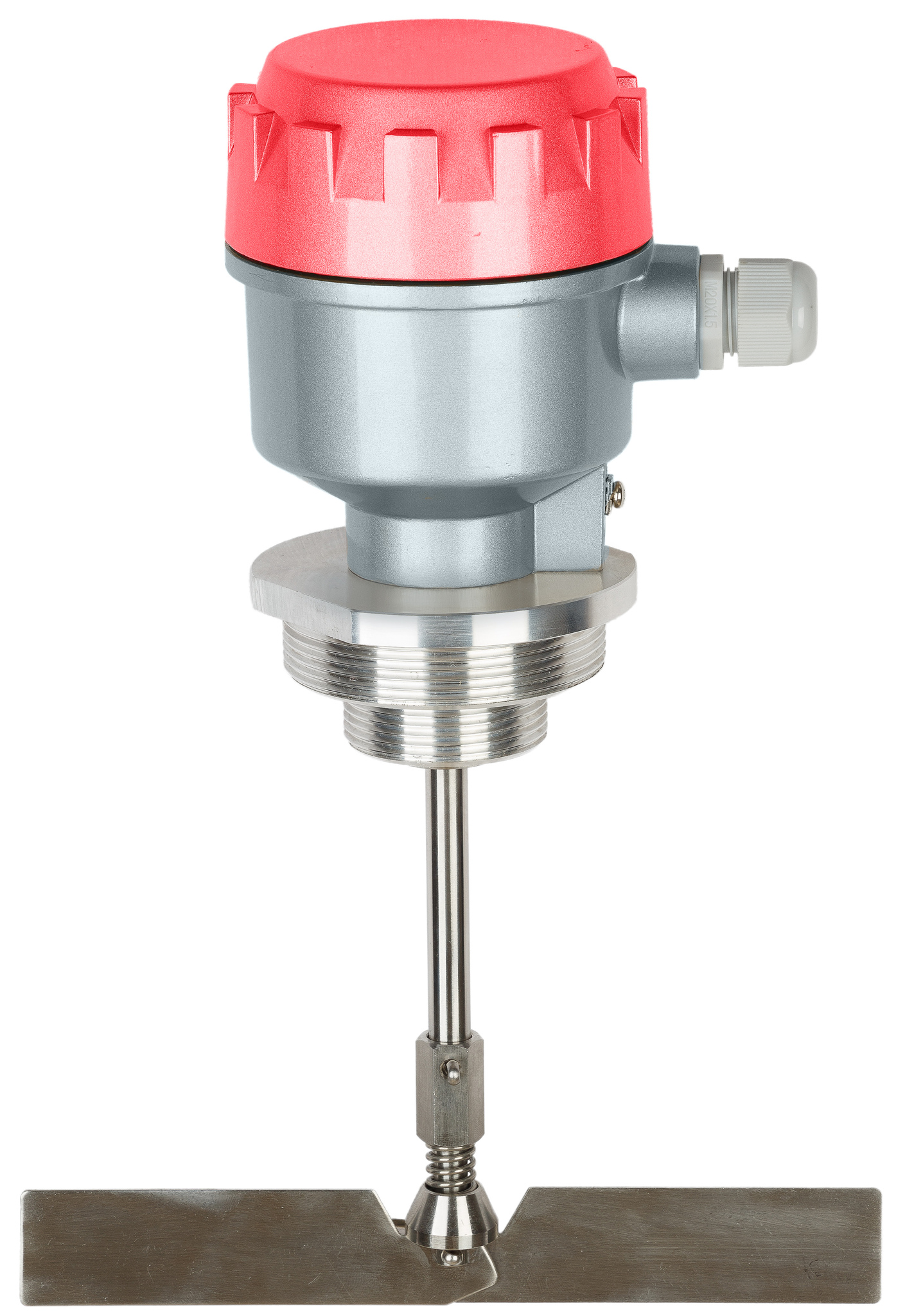

Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -40 +80 С, Рmax=0.8 bar, 220 VAC, IP65, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 5 об/мин, соединение- резьба 1 1/2" с переходом на 2 1/2", алюм., удлинение 165 мм, нерж. сталь, 1 гермоввод
Ротационный датчик уровня INNOLEVEL серии M представляет собой компактный датчик уровня и служит для мониторинга уровня сыпучих материалов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.
Стандартные примеры применения датчика уровня для сыпучих материалов, плотность которых не менее 100 г/л:
- Пластиковые порошки и гранулы
- Строительные материалы
- Пищевые продукты
- Древесные сыпучие материалы
Ротационный датчик уровня INNOLEVEL серии M размещается на емкости сверху или сбоку на требуемой для выполнения измерений высоте. Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит остановка двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам
- Элемент крепления выполнен раздельно с корпусом прибора
- Два типа прямой резьбы G 1 1/2" и G 2 1/2"
ПРИНЦИП РАБОТЫ
Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит остановка двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.
ПРИМЕНЕНИЕ
INNOLEVEL серии N применяется для контроля уровня материала с насыпной плотностью >100 г/л и размером частиц <= 50 мм.
- ПВХ-гранулят
- Мел
- Гипс
- Щебень
- Керамзит
- Аспирационные отходы
ОПЦИИ
Перечисленные ниже опции не входят в комплект поставки ротационного датчика уровня INNOLEVEL серии N, не являются обязательными к его комплектованию, однако позволяют решать определенные задачи, связанные с монтажом.
- Гайка для монтажа Шестигранная гайка 1 /2" для монтажа ротационного датчика уровня INNOLEVELсерии N. Варианты исполнений: сталь, сталь оцинкованная, нержавеющая сталь.
- Жесткое удлинение вала Варианты исполнения жесткого удлинения: +50 мм, +215 мм.
- Маятниковое удлинение Варианты исполнения маятникового удлинения: 500 мм, 1000 мм.
- Тросовое удлинение Варианты исполнения тросового удлинения: 1000 мм, 1500 мм, 2000 мм, 3000 мм, 4000 мм. Более подробная информация изложена в инструкции по эксплуатации.
