IL-MEA

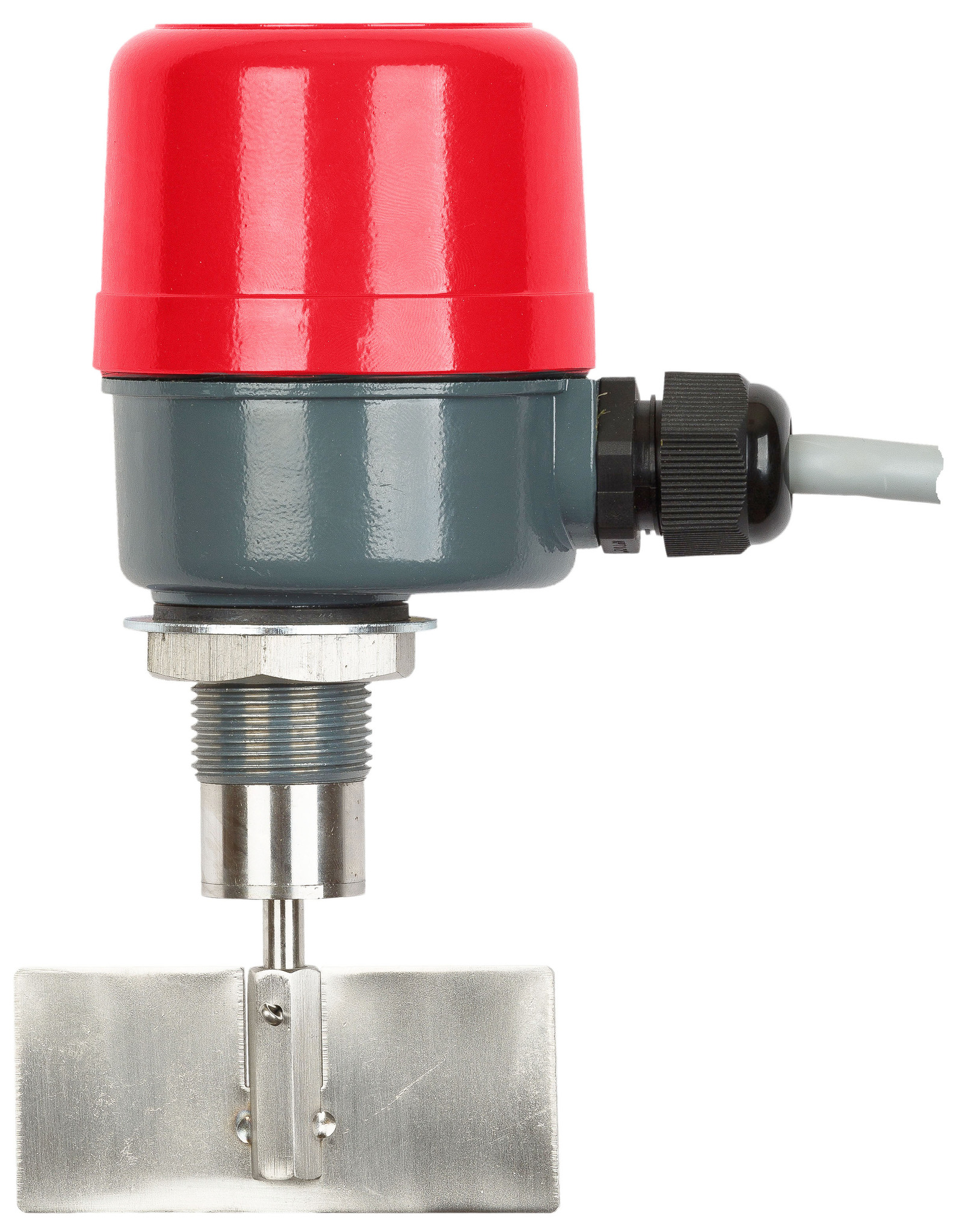

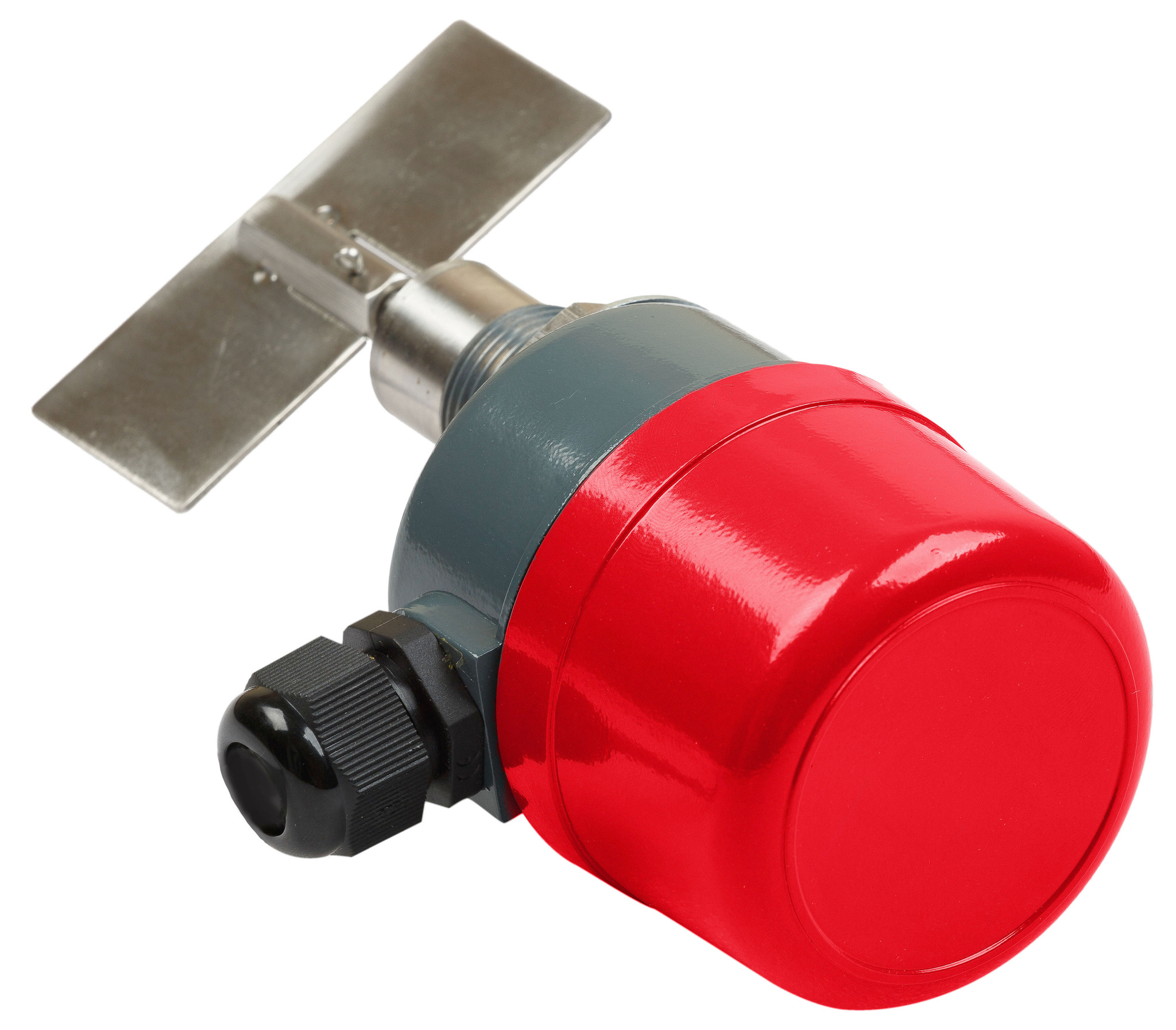

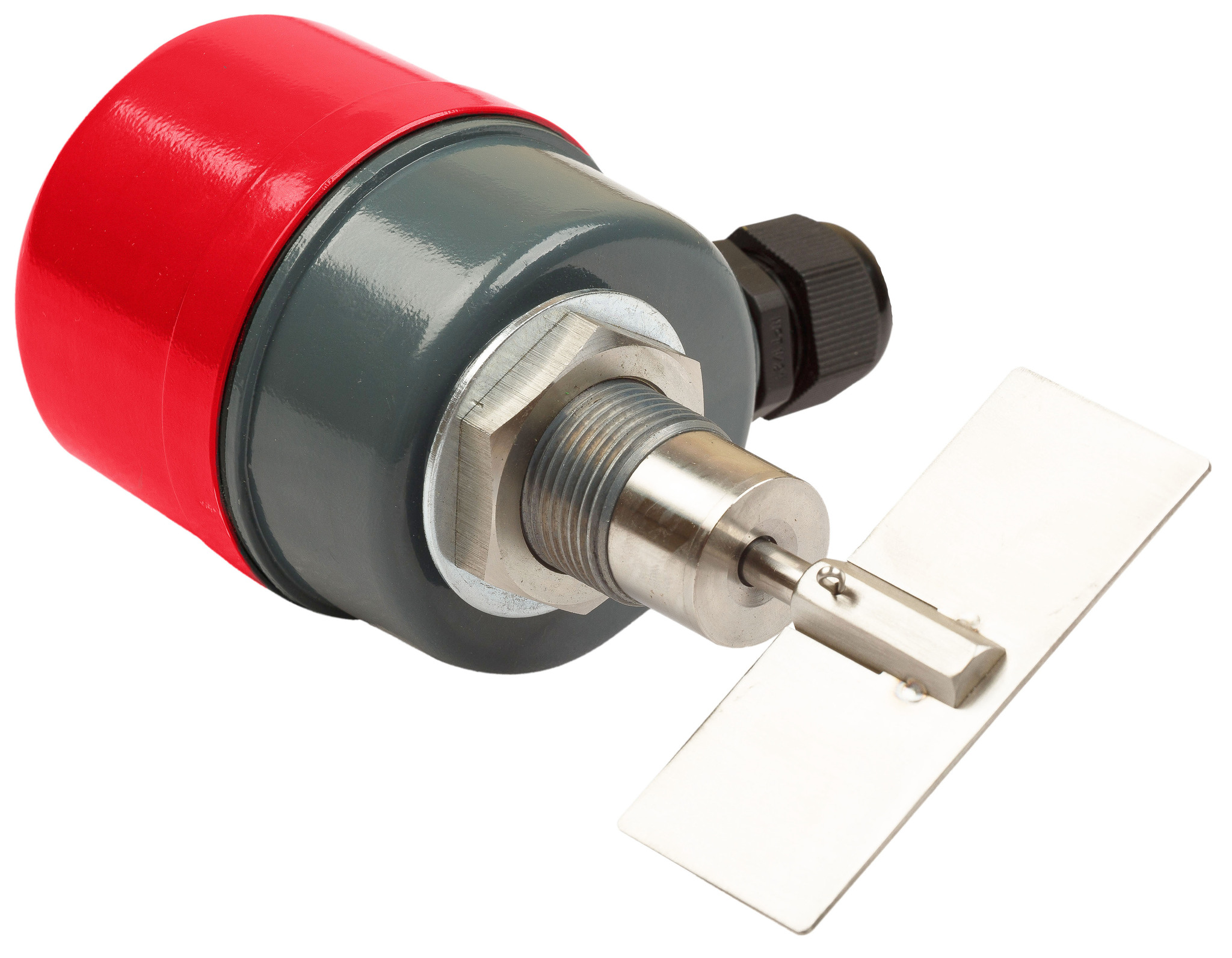

Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, компактное исполнение, -30 +80 С, Рmax=0.8 bar, 24 VDC, IP65, прямоугольная лопасть 35х80 мм
Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, компактное исполнение, -30 +80 С, Рmax=0.8 bar, 24 VDC, IP65, прямоугольная лопасть 35х80 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 3/4", контргайка, удлинение 85 мм, нерж. сталь
Ротационный датчик уровня INNOLEVEL серии M представляет собой компактный датчик уровня и служит для мониторинга уровня сыпучих материалов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.
Стандартные примеры применения датчика уровня для сыпучих материалов, плотность которых не менее 100 г/л:
- Пластиковые порошки и гранулы
- Строительные материалы
- Пищевые продукты
- Древесные сыпучие материалы
Ротационный датчик уровня INNOLEVEL серии M размещается на емкости сверху или сбоку на требуемой для выполнения измерений высоте. Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит остановка двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам
- Компактное исполнение для применения на малых емкостях (например, бункер дозатора, смесителя)
- Определение заторов в трубах и узких желобах подачи материала
- В комплекте монтажная гайка, шайба, уплотнение
ПРИНЦИП РАБОТЫ
Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит остановка двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.
ПРИМЕНЕНИЕ
INNOLEVEL серии M применяется для контроля уровня материала с насыпной плотностью <100 г/л.
- Пластиковые порошки и гранулы
- Строительные материалы
- Пищевые продукты
- Древесные сыпучие материалы
ОПЦИИ
Перечисленные ниже опции не входят в комплект поставки ротационного датчика уровня INNOLEVEL серии M, не являются обязательными к его комплектованию, однако позволяют решать определенные задачи, связанные с монтажом.
- Приварная бобышка 1. Для монтажа ротационного датчика уровня INNOLEVEL серии M в емкость из стали: материал сталь 3. 2. Для монтажа ротационного датчика уровня INNOLEVEL серии M в емкость из нержавеющей стали: материал нержавеющая сталь 304.
- Переходник Для монтажа ротационного датчика уровня INNOLEVEL серии M в отверстие с резьбой 1 1/2" G: материал нержавеющая сталь 304.
- Фланцевое соединение Обеспечивается путем сборки ротационного датчика уровня INNOLEVEL серии ,M переходника. Более подробная информация изложена в инструкции по эксплуатации.
