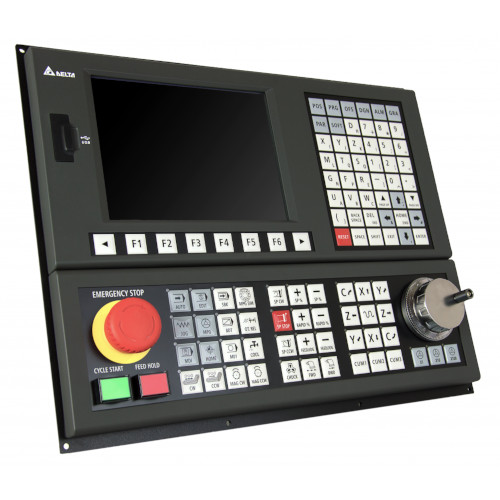

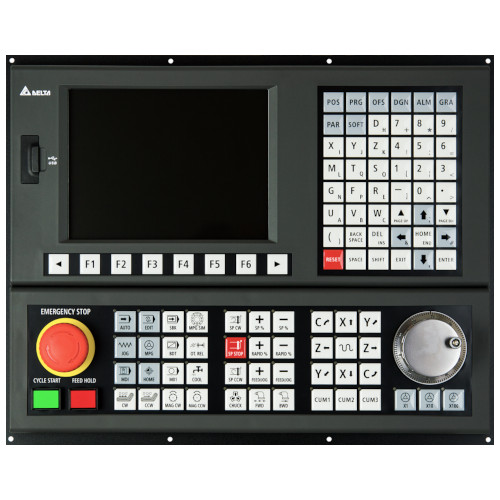

Устройство ЧПУ для токарных станков до 6 осей (интерполяция 4 оси), встроенный пульт оператора, штурвал, экран 8"

NC200P-LI-AE Устройство ЧПУ для токарных станков до 6 осей (интерполяция 4 оси), встроенный пульт оператора, штурвал, экран 8"

Система ЧПУ для токарных станков и токарных обрабатывающих центров.

Поддержка стандартных G-кодов (с возможностью выбрать тип A, B, C)

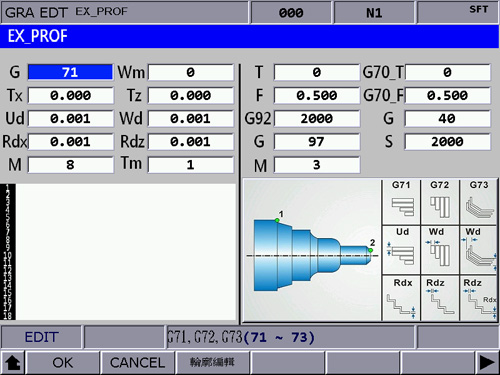

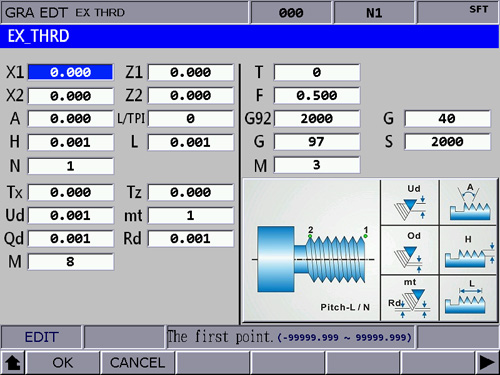

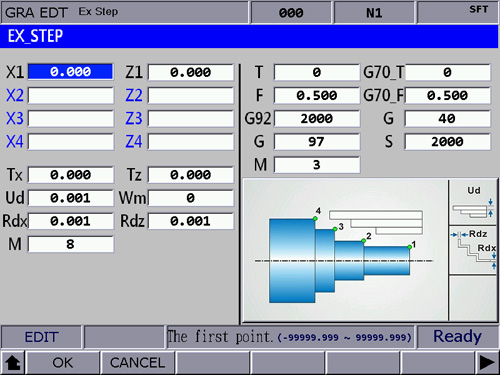

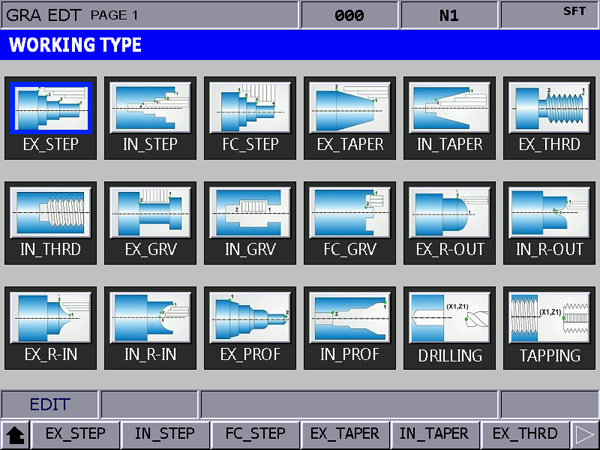

Набор специальных шаблонов типов деталей для токарной обработки
Поддержка полигональной обработки, цилиндрической интерполяции и обработки эллипса

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип исполнения	Горизонтальное
Пульт оператора	Встроенный, мембранные клавиши
Штурвал	Встроенный
Размер дисплея	8”
Макс. кол-во осей	6 + 2 шпинделя (возможность использования первого шпинделя как ось C, второго как приводной инструмент)
Интерполяция	до 4 осей
Кол-во входов	8 встроенных дискретных входов
Кол-во выходов	5 встроенных дискретных выходов
Дополнительные вх/вых	до 256/256 дополнительных входов/выходов по интерфейсу
Аналоговый выход	±10В
Импульсный вход	5В вход (A, /A, B, /B, Z, /Z) для подключения энкодера шпинделя
Измерение	2 высокоскоростных входа (G31) для измерительных инструментов
Тип поддерживаемых измерительных линеек	5В, сигналы A, /A, B, /B, Z, /Z
USB host	1 порт
Внутренняя память	CF Card 512 Мб (в комплекте)
Коммуникационные интерфейсы	DMCNET для сервоприводов

NC200 — система ЧПУ для токарных станков

ОСНОВНЫЕ ОСОБЕННОСТИ:

Горизонтальное исполнение
Встроенный пульт оператора, мембранные клавиши

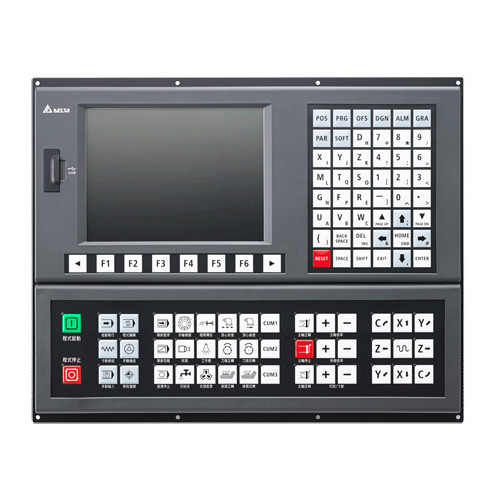

Со встроенным штурвалом или без
8-ми дюймовый дисплей
Поддержка до 6 осей + 2 шпинделя (возможность использования первого шпинделя как ось C, второго как приводной инструмент)
Интерполяция до 4 осей
8/5 встроенных дискретных входов/выходов
Аналоговый выход ±10В
Импульсный вход для подключения энкодера шпинделя
До 256/256 дополнительных входов/выходов по интерфейсу
2 высокоскоростных входа (G31) для измерительных инструментов
Шина DMCNET для сервоприводов
Ethernet, RS485
USB host
CF Card 512Мб в комплекте
G-кода стандарта ISO

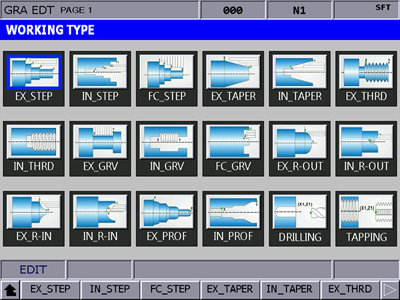

Набор специальных шаблонов типов деталей для токарной обработки
Поддержка полигональной обработки, цилиндрической интерполяции и обработки эллипса
