NC-E

ХАРАКТЕРИСТИКИ СИСТЕМ ЧПУ DELTA ELECTRONICS NC-E

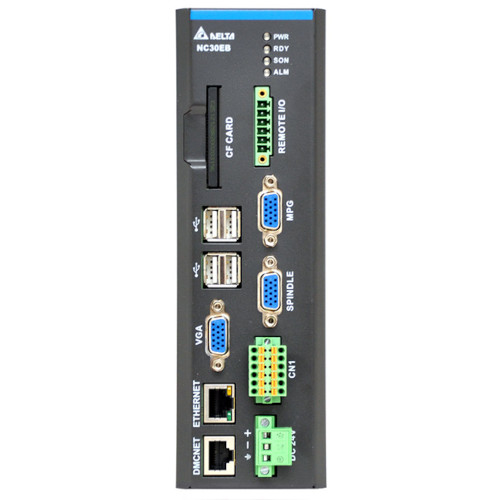

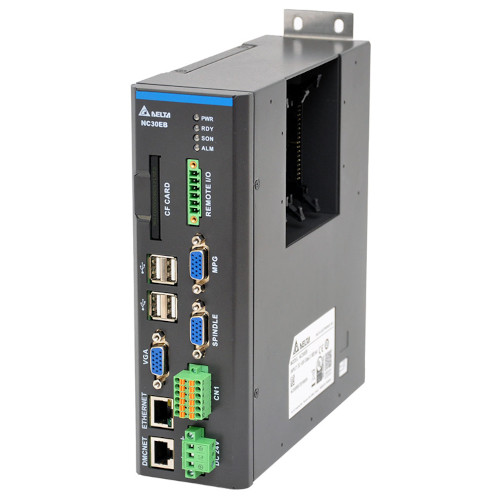

NC-E - контроллеры ЧПУ

Поддерживает все функции ЧПУ серии NC300

• Поддержка до 8 осей по интерфейсу DMCNET
• Интерполяция до 4 осей (опционально до 5 осей)
• Встроенные дискретные входы (32шт.) и выходы (32шт.)
• 2 высокоскоростных входа для измерений (G31)
• 2 аналоговых выхода (-10В ~ +10В)
• Импульсный дифференциальный выход (A, /A, B, /B)
• Возможность подключения стандартных пультов оператора Delta Electronics
• Возможность подключения внешнего штурвала (импульсный дифференциальный вход (A, /A, B, /B)

• Вход VGA для подключения монитора
• 4 разъема USB для подключения мыши, клавиатуры, тачпада (сенсорного дисплея)
• CF карта на 512Мб в комплекте
• Интерфейс Ethernet (поддержка Modbus TCP)
• RS-485 (Modbus ASCII, Modbus RTU)
• Параметры ЧПУ и программа ПЛК полностью совместимы с системами первого поколения

Программная часть

• Контроллер ЧПУ с поддержкой всех типов стандартных G-кодов (ISO 6983-1:2009)
• Встроенный логический контроллер на 10000 шагов (язык программирования LD)
• Встроенный функционал панели оператора (аналог серии DOP-100)

Свободно программируемые экраны

• Полностью открытый дизайн для создания нетиповых решений
• Большая библиотека графических элементов с возможностью добавления собственных

Открытая библиотека API

• Наличие DLL библиотек для разработки собственного интерфейса управления
• Описание всех API инструкций
• Наличие готового проекта с открытым кодом
• Наличие готовой среды разработки

VNC сервер

• Доступ и удалённое управление ЧПУ с любого устройства (ПК, планшет, смартфон), поддерживающего VNC клиент на любой платформе: Windows, Android, IOS

Файловый менеджер

• Загрузка управляющих программ с любой общедоступной папки на ПК
• Поддержка .txt файлов
• Фоновое редактирование программ

Офлайн симулятор

• Загрузка управляющих программ с любой общедоступной папки на ПК
• Поддержка .txt файлов
• Фоновое редактирование программ

СРЕДА РАЗРАБОТКИ DOPSOFT

Бесплатная среда разработки DOPSoft для создания собственных экранов:

• Стандартная библиотека элементов DOPSoft
• Стандартный функционал DOPSoft
• Специальный набор элементов для ЧПУ
• Наличие примеров экранов для всех типов ЧПУ

ПРИМЕНЕНИЕ СИСТЕМ ЧПУ DELTA ELECTRONICS NC-E

Серия NC-E может применяться в широком диапазоне приложений и отраслей.

Это помогает клиентам самостоятельно определять свои функции на станках с ЧПУ с помощью программных средств ПК и платформы редактирования, которая соответствует их уникальным требованиям.

Промышленные источники питания серий DVP, PMC и DRP - это последние разработки компании Delta Electronics - ведущего мирового производителя систем электропитания. Данная продуктовая линейка имеет номинальное выходное напряжение 24В и 12В постоянного тока, расширенный температурный диапазон от -20 0С до +70 0С, минимальное время задержки (20 мс).

Источники выполнены в соответствие с жесткими требованиями промышленных условий эксплуатации. Корпус изготовлен из пластика или алюминия и позволяет выдерживать ударные и вибрационные нагрузки в соответствии со стандартом IEC60068-2.

Источники содержат внутренние защиты от перенапряжения, перегрузки и перегрева. Имеют широкий диапазон входного напряжения: от 85 до 264В однофазного переменного тока и 320-575В трехфазного переменного тока.

Применяются в самых различных областях промышленности во всём мире.
