ASD-E3

ХАРАКТЕРИСТИКИ СЕРВОПРИВОДОВ DELTA ELECTRONICS ASD-E3

Стандартные экономичные сервоприводы

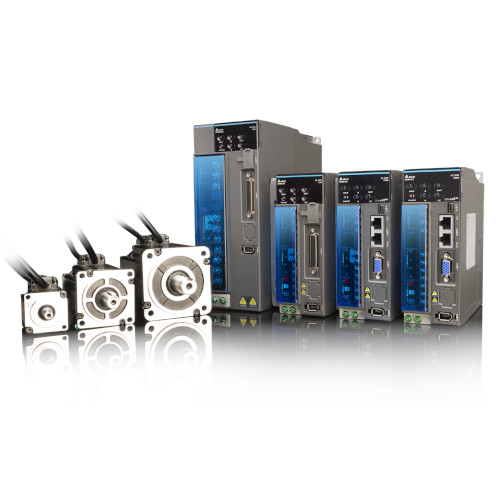

Сервоприводы серии ASD-E3 превосходно подходят для большинства применений, требующих точного перемещения рабочих органов оборудования. Более компактные размеры двигателей ECM-E3 и сервоусилителей ASD-E3 позволяют использовать их в новом оборудовании и на замену старых серий сервоприводов, а привлекательная цена делает серию ASD-E3 одним из лидеров рынка сервоприводов.

Высокая динамика:

• Полоса пропускания: 2,5 кГц
• Время стабилизации сигнала сократилось на 13%
• Перегрузочная способность составляет 3,5 номинального момента
• Скорость двигателей до 6000 об/мин

Высокие допустимые нагрузки:

Поддержка двигателей с абсолютным или инкрементальным энкодером до 24 бит

Доступны для заказа экономичные серии двигателей ECM-E3 c магнитным 17-битным энкодером или оптическим 22-битным энкодером

Низкий момент страгивания:

• Момент страгивания снижен на 50% по сравнению с моделями предыдущих поколений, что обеспечивает плавность рабочей скорости и повышает устойчивость при механической обработке на низкой скорости

Встроенные функции движения для моделей ASD-E3-E (режим PR):

• 99 сложных команд движения и разрешенных сегментов
• Доступны для использования арифметические команды управления и условия перехода
• Удобный графический пользовательский интерфейс обеспечивает простую настройку и программирование
• Стандартные функции движения, такие как поиск исходного положения, позиционирование, управление скоростью или моментом
• Предусмотрены команды наложения, смешивания и изменения движения «на лету»

Высокоскоростная функция захвата для моделей ASD-E3-E (CAPTURE):

• Способность запоминать мгновенное значение текущей координаты во время движения
• Поддерживает функцию контактного датчика с двух дискретных входов при работе в режиме EtherCAT

Компактный размер:

• Сокращение размеров сервопривода до 20% по сравнению с моделями других серий
• Размер серводвигателей сокращен до 25%, что снижает их металлоемкость и вес

Другие функции:

• Усовершенствованные режекторные фильтры
• Подавление вибраций

Программные возможности:

• Просмотр окна в виде дерева
• Графическая настройка параметров
• Пошаговое меню автоматической настройки коэффициентов привода
• Расширенные настройки коэффициента усиления
• Анализ работы системы в ЛЧХ
• Расширенные функции осциллографа
• Графический интерфейс программирования функции управления положением (PR)

ПРИМЕНЕНИЕ СЕРВОПРИВОДОВ DELTA ELECTRONICS ASD-E3

Стандартные экономичные сервоприводы

ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ

• Упаковочное и этикеровочное оборудование
• Пищевое оборудование
• Металлообрабатывающие станки
• Деревообрабатывающие станки
• Гравировальное оборудование
• Раскроечные станки
• Плазморезы
• Лазерное оборудование
• Намоточное оборудование
• Линии по производству кабеля, проволки и т.п.
• Складские системы

ДОКУМЕНТАЦИЯ

• Каталог на сервоприводы серии ASD-E3
• Руководство по эксплуатации ASD-E3
• Чертежи CAD (2D&3D) сервоприводов ASD-E3 до 1,5 кВт (3D&2D)
• Чертежи CAD (2D&3D) сервоприводов ASD-E3 750 Вт (3D&2D))
• Чертежи CAD (2D&3D) сервоприводов ASD-E3 до 400 Вт (3D&2D)
• Чертежи на серводвигатели ECM-E с фланцем 130 мм с тормозом (3D&2D)
• Чертежи на серводвигатели ECM-E с фланцем 130 мм без тормоза (3D&2D)
• Чертежи на серводвигатели ECM-E с фланцем 80 мм с тормозом (3D&2D)
• Чертежи на серводвигатели ECM-E с фланцем 80 мм без тормоза (3D&2D)
• Чертежи на серводвигатели ECM-E с фланцем 60 мм с тормозом (3D&2D)
• Чертежи на серводвигатели ECM-E с фланцем 60 мм без тормоза (3D&2D)
• Чертежи на серводвигатели ECM-E с фланцем 40 мм с тормозом (3D&2D)
• Чертежи на серводвигатели ECM-E с фланцем 40 мм без тормоза (3D&2D)
