TRT-F-Y-230-2N-3N

Температурный контроллер INNOCONT для управления охлаждением/размораживанием, 4 разряда, 77х35х61 мм, 2xNTC, выходы реле на компрессор, охладитель и испаритель, ON/OFF, 230VAC, встроенный фиксатор

Температурный контроллер для управления охлаждением/размораживанием, 4 разряда, 77х35х61 мм, 2xNTC, выходы реле на компрессор, охладитель и испаритель, ON/OFF, 230VAC, встроенный фиксатор

Температурный контроллер INNOCONT — это устройство, предназначенное для автоматического поддержания и регулирования температуры в различных технологических процессах. Если говорить просто, его главная задача — сделать так, чтобы температура была именно такой, какая вам нужна, и не отклонялась от заданного значения.

ГДЕ ПРИМЕНЯЮТСЯ КОНТРОЛЛЕРЫ INNOCONT?

Сфера применения очень широка, практически везде, где требуется точный нагрев или охлаждение:

Промышленное оборудование: Термопластавтоматы (ТПА), экструдеры, пресс-формы, промышленные печи, сушильные камеры, автоклавы.
Пищевая промышленность: Пастеризаторы, бродильные танки, плиты, духовые шкафы, линии розлива.
Лабораторное и аналитическое оборудование: Термостаты, климатические камеры, сушильные шкафы.
Системы отопления, вентиляции и кондиционирования (ОВК): Регулирование температуры в зданиях, бассейнах, теплицах.
Упаковочное оборудование: Машины для термоусадки пленки.

КЛЮЧЕВЫЕ ПРЕИМУЩЕСТВА КОНТРОЛЛЕРОВ INNOCONT:

Высокая точность. Минимальные отклонения от заданной температуры.
Надежность. Предназначены для работы в промышленных условиях.

ПРИНЦИП РАБОТЫ

INNOCONT серии TRT-F-Y-230-N-N – контролирует процессы, в которых требуется подержание уровня температуры. Принимая данные о фактической температуре от подключенного датчика, процессор термоконтроллера сравнивает измеренную температуру с заданным значением, которое установлено. На основе разницы контроллер вычисляет, какую команду подать на исполнительное устройство: нагревательные или охлаждающие элементы.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Стандартный размер 35х77 мм.
Тип регулирования ON/OFF (Вкл/выкл).
Выход реле для охлаждения, нагрева, размораживания, управления вентилятором (в зависимости от модели).
Работа с 1 или 2 датчиками температуры NTC.
Функция защиты компрессора.
Настройка верхнего и нижнего предела уставки.
Настройка состояния реле в случае неисправности датчика.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд	INNOCONT
Монтажное исполнение	панельное
Степень защиты (IP)	65
Материал	Термопластик
Высота, мм	35
Ширина, мм	77
Напряжение, В	220(230)
Длина, мм	66
Габариты без упаковки	77Х35Х61
Потребляемая мощность, Вт	5
Количество выходов	3
Материал	Негорючий Пластик
Электрическое присоединение	КЛЕММНАЯ КОЛОДКА
Вес нетто, кг	0.19
Кол-во датчиков температуры NTC	2

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания	220 В перем. тока ± 10%, 50-60 Гц
Потребляемая мощность	Макс. 5 ВА
Подключение	Клеммная колодка, макс. сечение подключаемых проводов 2,5 мм²
Шкала	-60.0…+150.0 °C (-76.0…+302.0 °F)
Установка температуры	0.1 °C (может быть изменена на 1 °C)
Точность	±1 °C

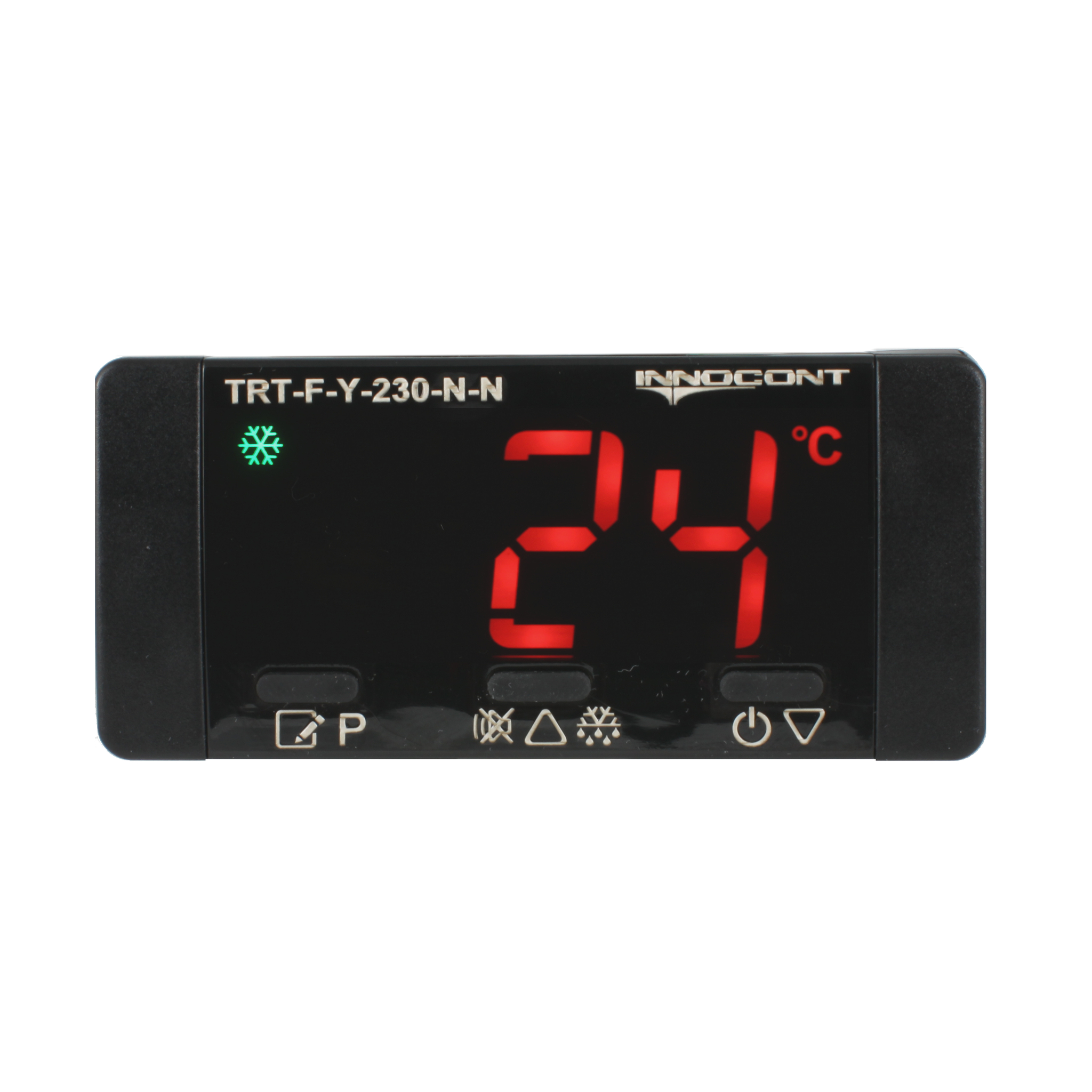

Дисплей	LED красный, 4 цифры, высота 12,5 мм,7 сегментов
Тип регулирования	ON/OFF (ВКЛ/ВЫКЛ)
Контроль управления	Одна точка температуры
Гистерезис	1…20°C

ВЫХОДНЫЕ СИГНАЛЫ

Выход реле компрессора	TRT-F-Y-230-N-N: NO+NС 250 В перем. тока, 8 А (для резистивной нагрузки); TRT-F-Y-230-2N-3N: NO 250 В перем. тока, 8 А (для резистивной нагрузки).
Выход реле разморозки	TRT-F-Y-230-N-N: нет; TRT-F-Y-230-2N-3N: NO+NC 250 В перем. тока, 8 А (для резистивной нагрузки).
Выход реле вентилятора	TRT-F-Y-230-N-N: нет; TRT-F-Y-230-2N-3: NO 250 В перем. тока, 8 А (для резистивной нагрузки).
Ресурс выходов	250 В перем. тока, 8 А (для резистивной нагрузки) 100.000 циклов срабатываний

ОБЩИЕ ХАРАКТЕРИСТИКИ

Температура окруж. среды	0…50 ºC / -25…70 ºC (хранение)
Макс. относительная влажность	80% при темп. ≤ 31°C
Степень защиты	Лицевая панель: IP54; корпус: IP20
Тип корпуса	Подходит для скрытого монтажа на панели в соответствии с DIN 43 700

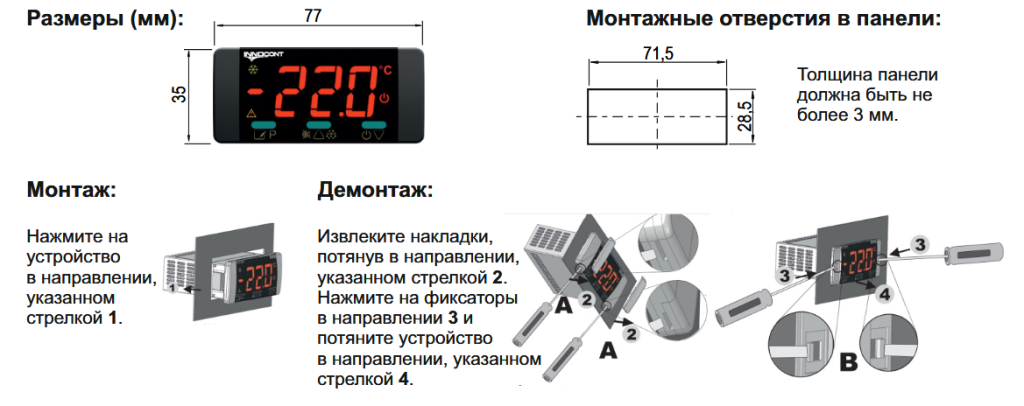

Размеры	77х35х61 мм.
Масса	Прибл. 190 г.
Материал	Негорючий пластик (самозатухающий)
