TR-C-S

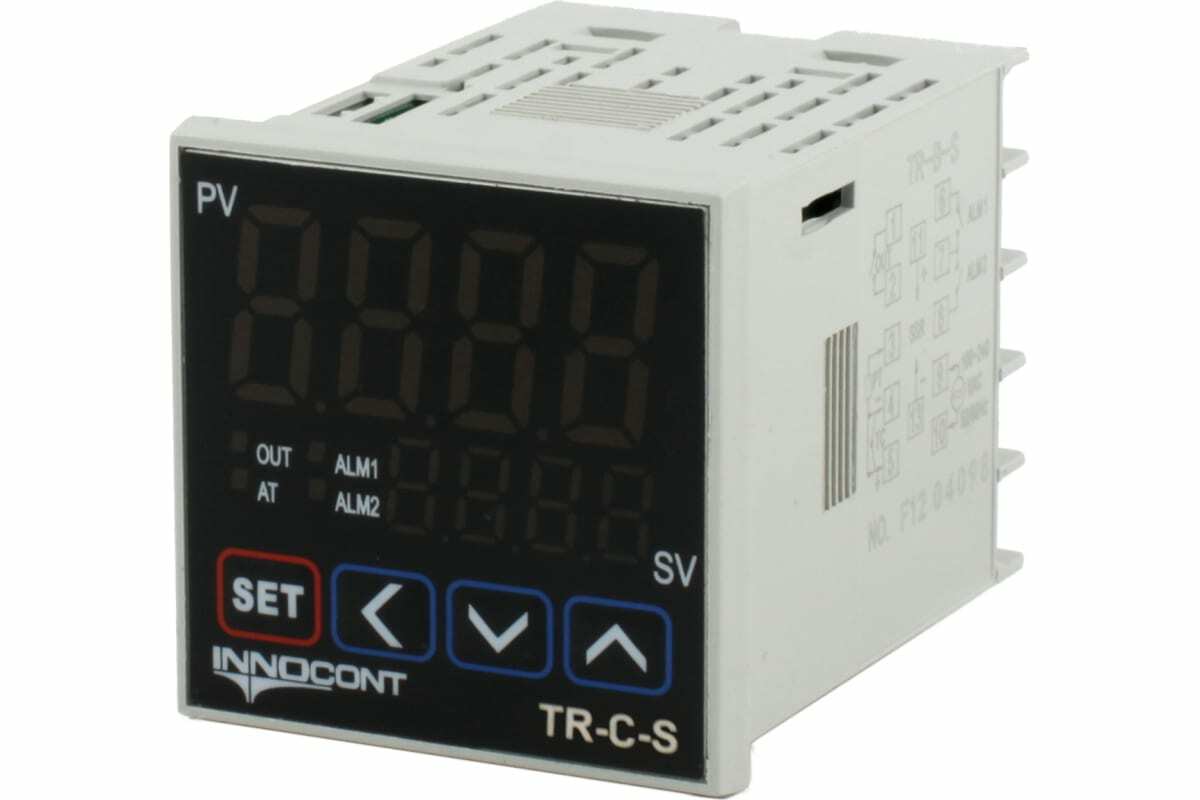

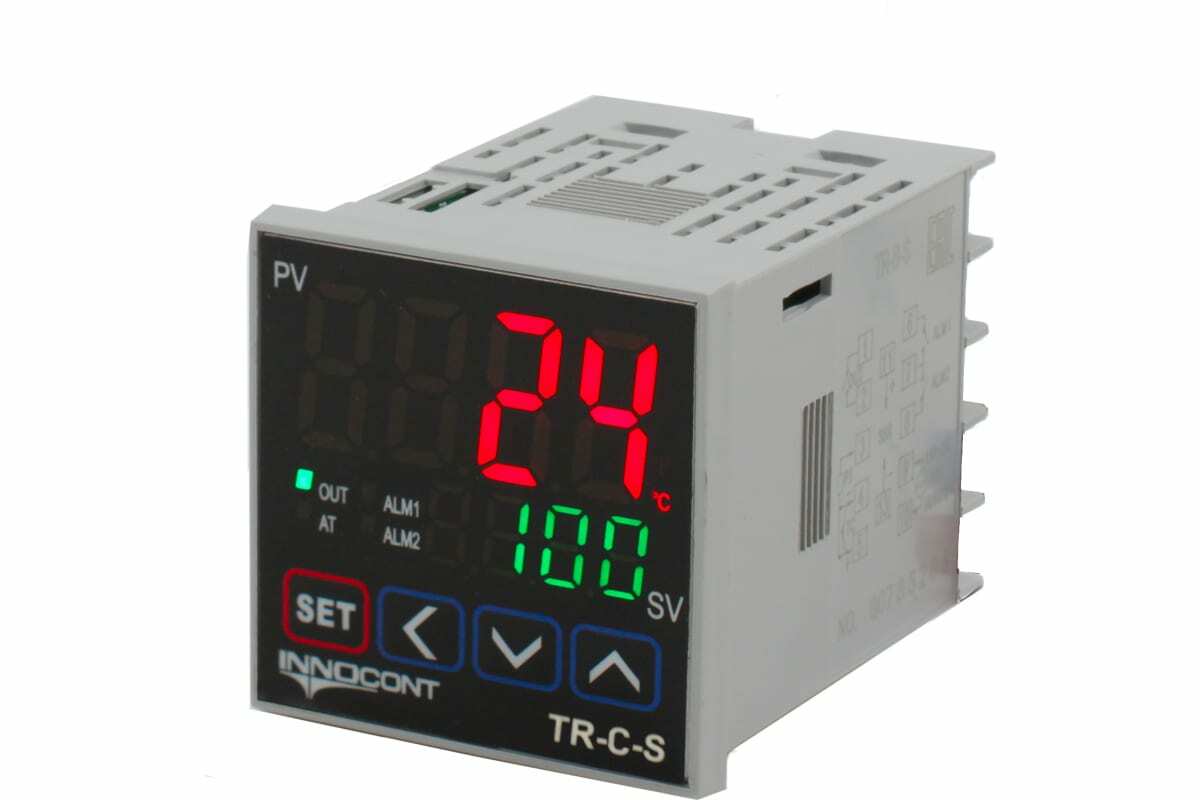

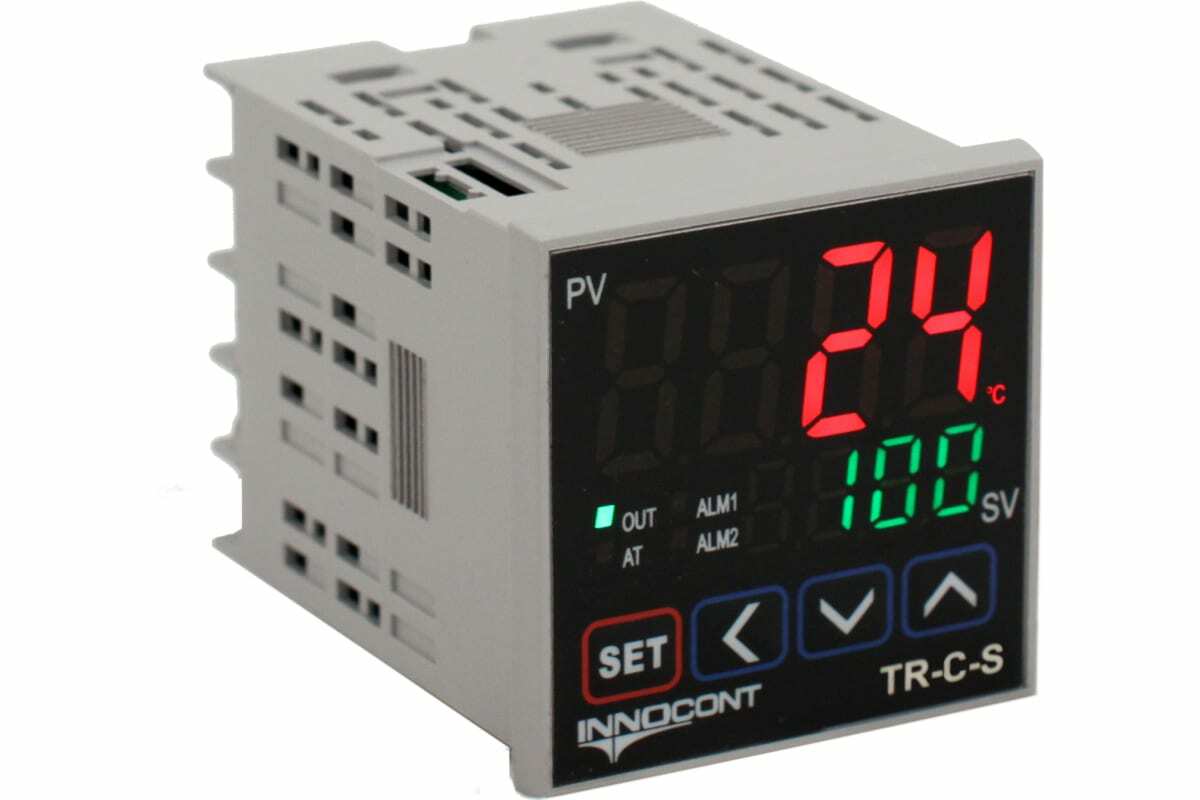

Температурный контроллер INNOCONT, 2 дисплея, 4 разряда, 48x48x60 мм, 2 аварийных выхода, 110-220VAC, выход: 4-20 мА + твердотельное реле TR-C-S

Температурный контроллер INNOCONT 2 дисплея, 4 разряда, 48x48x60 мм, 2 аварийных выхода, 110-220VAC, выход: 4-20 мА + твердотельное реле TR-C-S предназначен для управления температурой в различных технологических процессах.

Он обеспечивает точное поддержание заданной температуры, что важно для многих производственных процессов, таких как термоплавление, термоформование, термовакуумная обработка и т.д.

Особенности и преимущества температурных контроллеров INNOCONT

Контроллер имеет широкий диапазон регулирования температуры, который может достигать от -50 до +250 градусов Цельсия.
Есть возможность программирования параметров, что позволяет настроить его под конкретные требования.
Простота в использовании. Модель имеет интуитивно понятный интерфейс, который позволяет быстро и легко настроить параметры работы контроллера.
Кроме того, контроллер имеет встроенный датчик температуры, что позволяет ему точно измерять текущую температуру и быстро реагировать на изменения.

ПРИНЦИП РАБОТЫ

INNOCONT серий TR-B и TR-C – контролирует процессы, в которых требуется подержание уровня температуры. Принимая данные о фактической температуре от подключенного датчика, процессор термоконтроллера сравнивает измеренную температуру с заданным значением, которое установлено. На основе разницы контроллер вычисляет, какую команду подать на исполнительное устройство: нагревательные или охлаждающие элементы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд	INNOCONT
Монтажное исполнение	панельное
Степень защиты (IP)	54
Тип	Датчик Температуры
Материал	Металл
Резьба	Нет
Степень защиты (IP)	65
Резьба	М10Х1.5
Резьба	1/8"
Степень защиты (IP)	42
Резьба	М12Х1.5
Резьба	3/8"
Высота, мм	70
Ширина, мм	95
Напряжение, В	110-220
Длина, мм	55
Номинальный ток, А	3
Габариты без упаковки	48Х48Х60
Потребляемая мощность, Вт	12
Количество каналов	1
Количество выходов	2
Штрих-код	4687203090593

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	TR-*-S	TR-*-M	TR-*-H	TR-*-L
Размер	Тек. знач. (PV)	7,0х15,0 мм	9,5х20,0 мм	7,0х14,6 мм	11,0х22,0 мм
Установка (SV)	5,0х9,5 мм	7,5х15,0 мм	6,0х12,0 мм	7,0х14,0 мм
Масса	прибл. 120 г	прибл. 200 г	прибл. 185 г	прибл. 250 г
Напряжение питания	110…220 В переменного тока, 50-60 Гц
Потребляемая мощность	Макс. 5 ВА

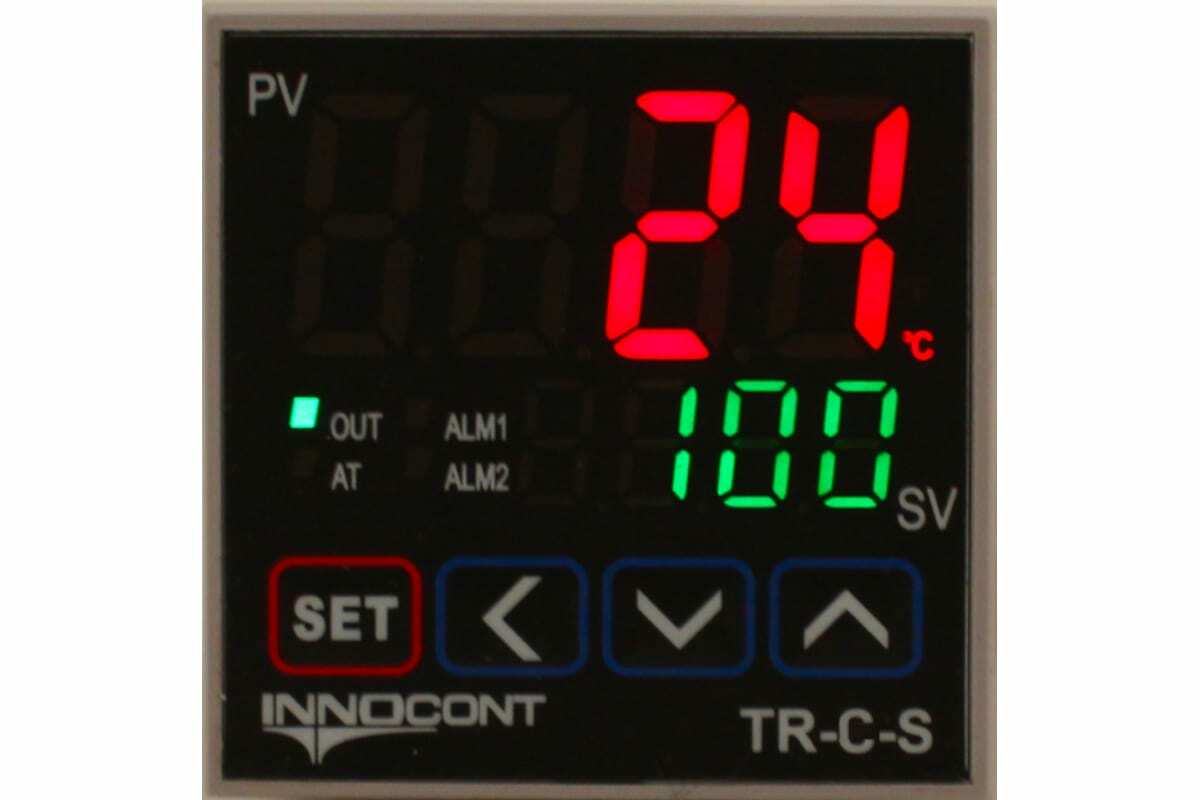

Тип дисплея	7-сегментный светодиодный (текущее значение (PV) — красный, установка (SV) — зеленый)
Вход	Термосопротивление	DPt100Ω (100 Ом), Cu50Ω (50 Ом) (допустимое сопротивление линии — макс. 5 Ом на провод)
Термопара	K(CA), J(IC), L(IC), T(CC), R(PR), S(PR)
Точность индикации*¹	RTD	При комнатной температуре (23°C ±5°C): (текущее значение PV ±0,5% или ±1°C, выбрать большее значение) град. ±1 знак. Вне диапазона комнатной температуры: (текущее значение PV ±0,5% или ±2°C, выбрать большее значение) град.±1 знак
TC
Выход управления	Релейный	220 В переменного тока, 3 А
SSR	12 В постоянного тока ± 2 В, макс. 20 мА
Аналоговый	4…20 мА (сопротивление нагрузки макс. 500 Ом)
Выход сигнализации	Реле: 220 В переменного тока, 1 А
Тип регулирования	ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирования
Гистерезис	1…100°C или 0,1…50,0°C
Диапазон пропорционального регулирования (П)	0,1…999,9 °C
Интегральная составляющая (И)	0…999,9 сек
Дифференциальная составляющая (Д)	0…999,9 сек
Время регулирования (Т)	0,5…120,0 сек
Ручной сброс	0,0…100,0 %
Период измерения	100 мс
Диэлектрическая прочность	2000 В перем. тока в течение 1 мин. (между входной клеммой и клеммой питания)
Виброустойчивость	Амплитуда 0,75 мм при частоте 5-55 Гц по каждой из осей X, Y, Z в течение 2 часов
Срок службы реле	Выход управления	Мех. часть: мин. 5 000 000 срабатываний. Электрич. часть: мин. 200 000 срабатываний (220 В перем. тока, 3 А)
Выход сигнализации	Мех. часть: мин. 5 000 000 срабатываний. Электрич. часть: мин. 200 000 срабатываний (220 В перем. тока, 1 А)
Сопротивление изоляции	Мин. 100 МОм (при 500 В пост. тока по мегомметру)
Помехоустойчивость	Шум прямоугольной формы (ширина импульса 1 мкс) от имитатора шума, ± 2 кВ фазы R и S
Хранение данных в памяти	Приблиз. 10 лет (при использовании энергонезависимой полупроводниковой памяти)
Условия хранения и эксплуатации	Температура окруж. среды	10…50°C; хранение: -20…60°C
Влажность	35…85% относительной влажности; хранение: 35…85% относительной влажности
