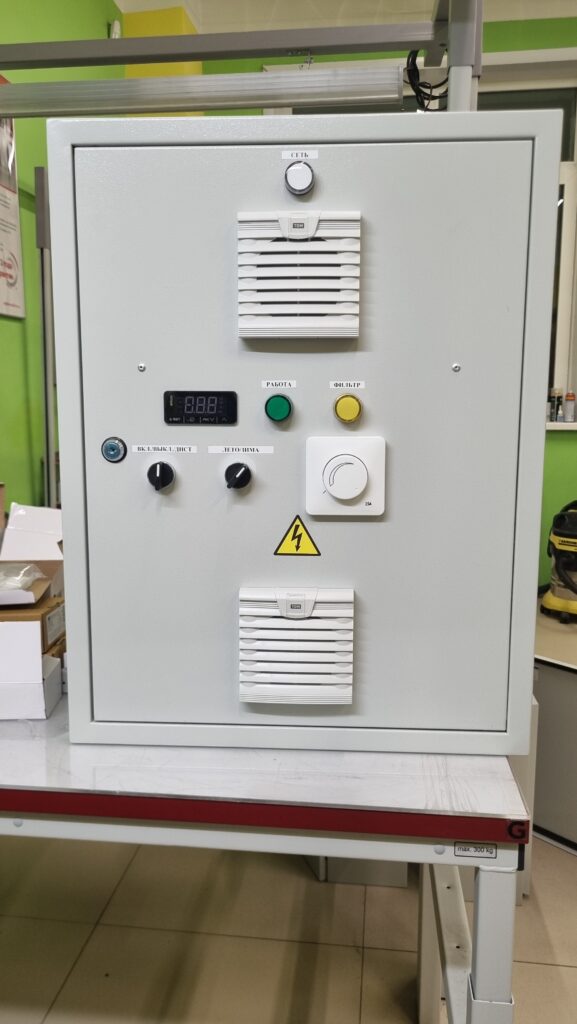

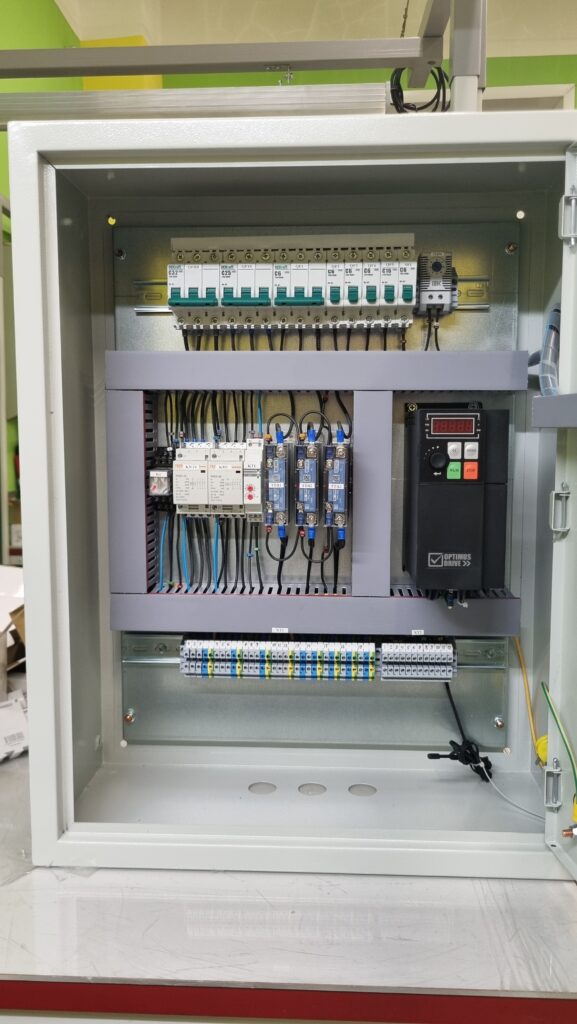

ЩУП1В1В2 Шкаф управления приточно-вытяжной вентиляцией с эл. калорифером 12 квт
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Шкаф управления системы подпора воздуха с тепло-электронагревателем
(в дальнейшем - шкаф) предназначен для запитывания и управления всеми компонентами вентиляции, предназначен для круглосуточного и круглогодичного использования и выполняет следующие функции:
- поддержание заданной температуры приточного воздуха; +7 до +35℃
- защиту силовых кабелей и подключаемых электроприборов от короткого замыкания;
- управление запуском и остановом, индикацию рабочего и аварийного режима
- контроль за состоянием фильтров;
- контроль электродвигателей вентиляторов и отключение системы в случае аварии;
– управление приточным и вытяжным вентиляторами с использованием преобразователей частоты;
– управление электроприводами приточной и вытяжной заслонок (220В с возвратной пружиной / 220В реверсивный);
– управление электронагревателем
– управление ККБ (опция);
– автоматическая смена режима работы зима-лето по датчику уличной температуры (при отсутствии уличного датчика температуры, режим работы можно изменить на панели управления);
– защита электродвигателя приточного и вытяжного вентиляторов (возможность подключения термоконтакта);
– отключение системы при возникновении аварии или при поступлении пожарного сигнала;
– контроль основных параметров системы и выявление аварийных ситуаций;
– подключение пульта дистанционного управления (кнопочный пост: переключатель «пуск-стоп», лампа «работа»);

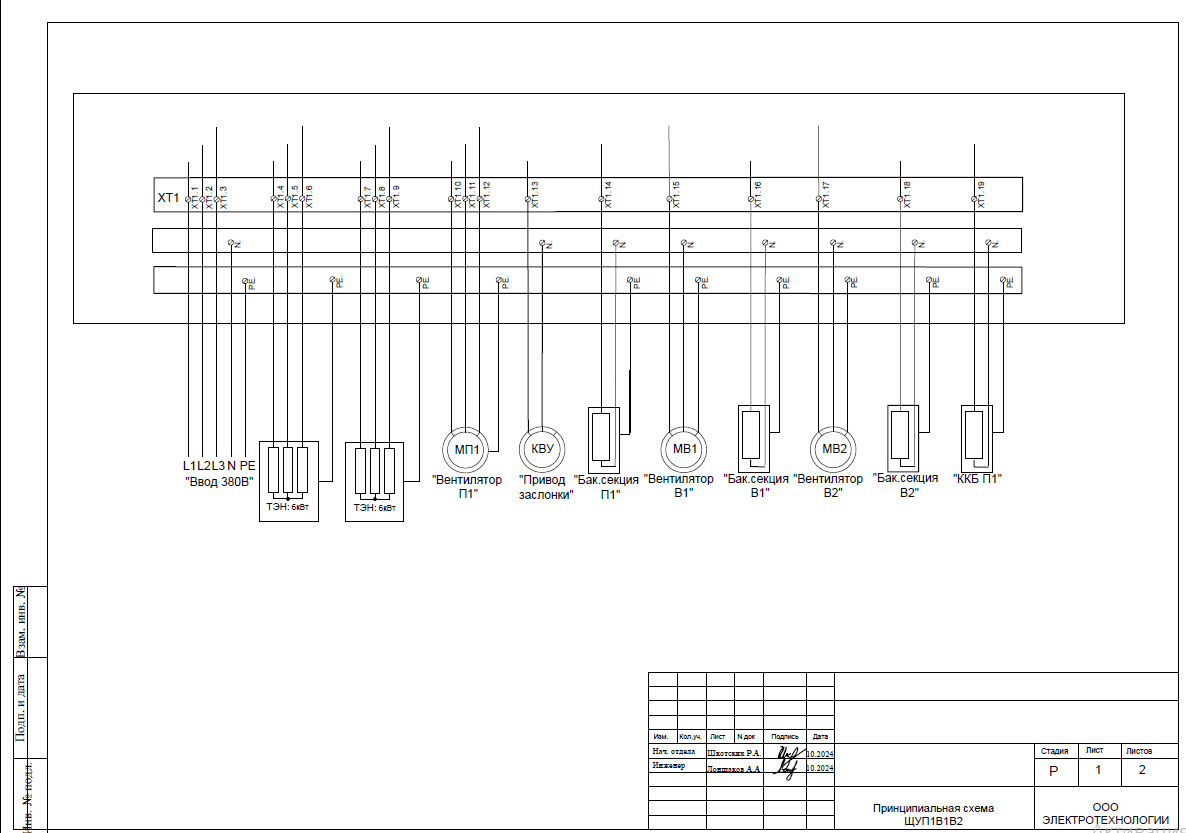

Подключаемая нагрузка:
Приточный вентилятор…………..0.9 кВт 380В;
Вытяжной вентилятор …………...0.3 кВт 220В;
ТЭН …………………………..........12 кВт 380В;

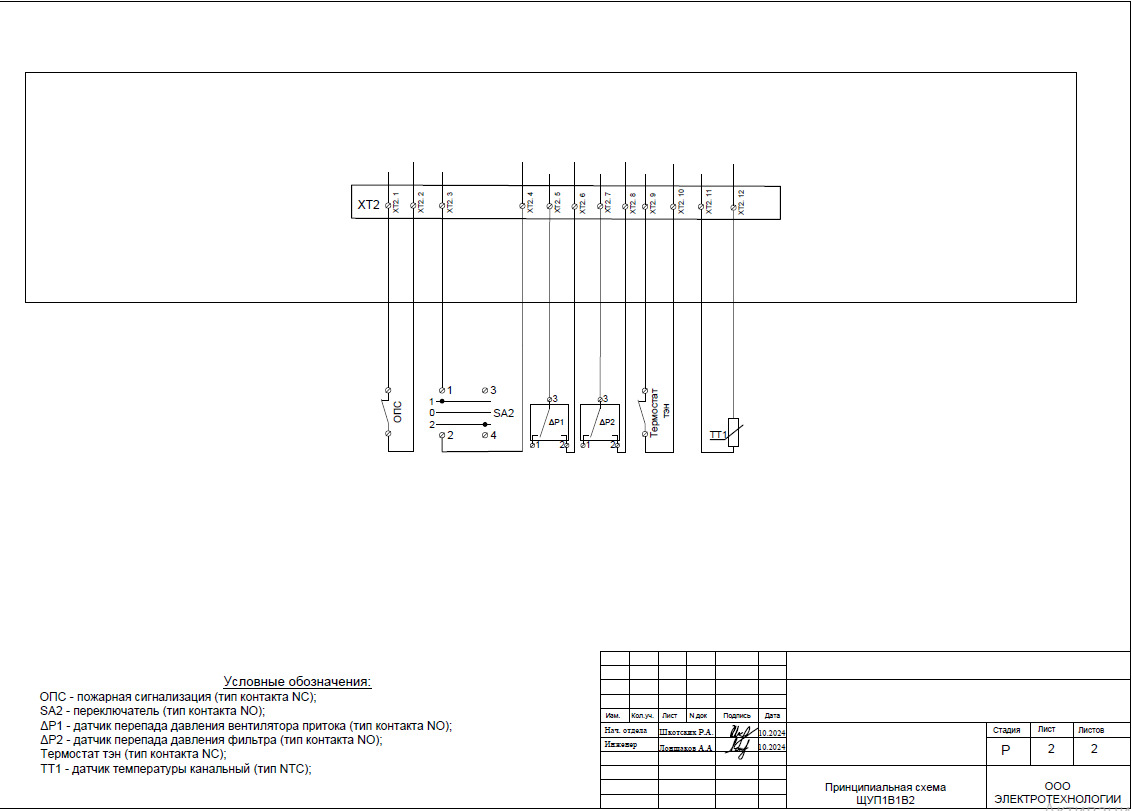

Тип подключаемых датчиков:
Датчики температуры ……………..…………………………………………NTC
Датчик перепада давления вентилятора……..……………………Релейный NO
Датчик перепада давления фильтра…….……..………..…………Релейный NO
Датчик термостат тэн……………...……..……………………...…Релейный NС
ЩУ П1 – шкаф управления;
*ПДУ П1 - пульт дистанционного управления;
МП1 – вентилятор;
ТЭН – тепло-электронагреватель;
Защита ТЭН – термостат от перегрева тэн;
КВУ1 – привод воздушной заслонки;
Р1 – датчик перепада давления вентилятора;
Р2 – датчик перепада давления фильтра;
ТТ1 – канальный датчик температуры;
*ТТул. – датчик уличной температуры (для приточной системы с водяным калорифером)
ПРИНЦИП РАБОТЫ
Для включения приточной вытяжной установки нажать перевести переключать на двери шкафа в положение ВКЛ, загорится индикация работа, при запуске установки начинается цикл подготовки – открытие воздушной заслонки, запуск вентилятора, после замыкания датчика перепада давления вентилятора, включается контактор км10, питание 220В подается на контроллер установленный на двери шкафа, на контроллере отображена текущая температура в канале воздуховода, далее контролер сравнивает значение текущей температуры с температурой задания, при необходимости подогревает подаваемый воздух с помощью ТЭН.
Для включения установки нажать красную кнопку стоп. В шкафу предусмотрена задержка выключения установки (продувка тэн), реле КТ1.
