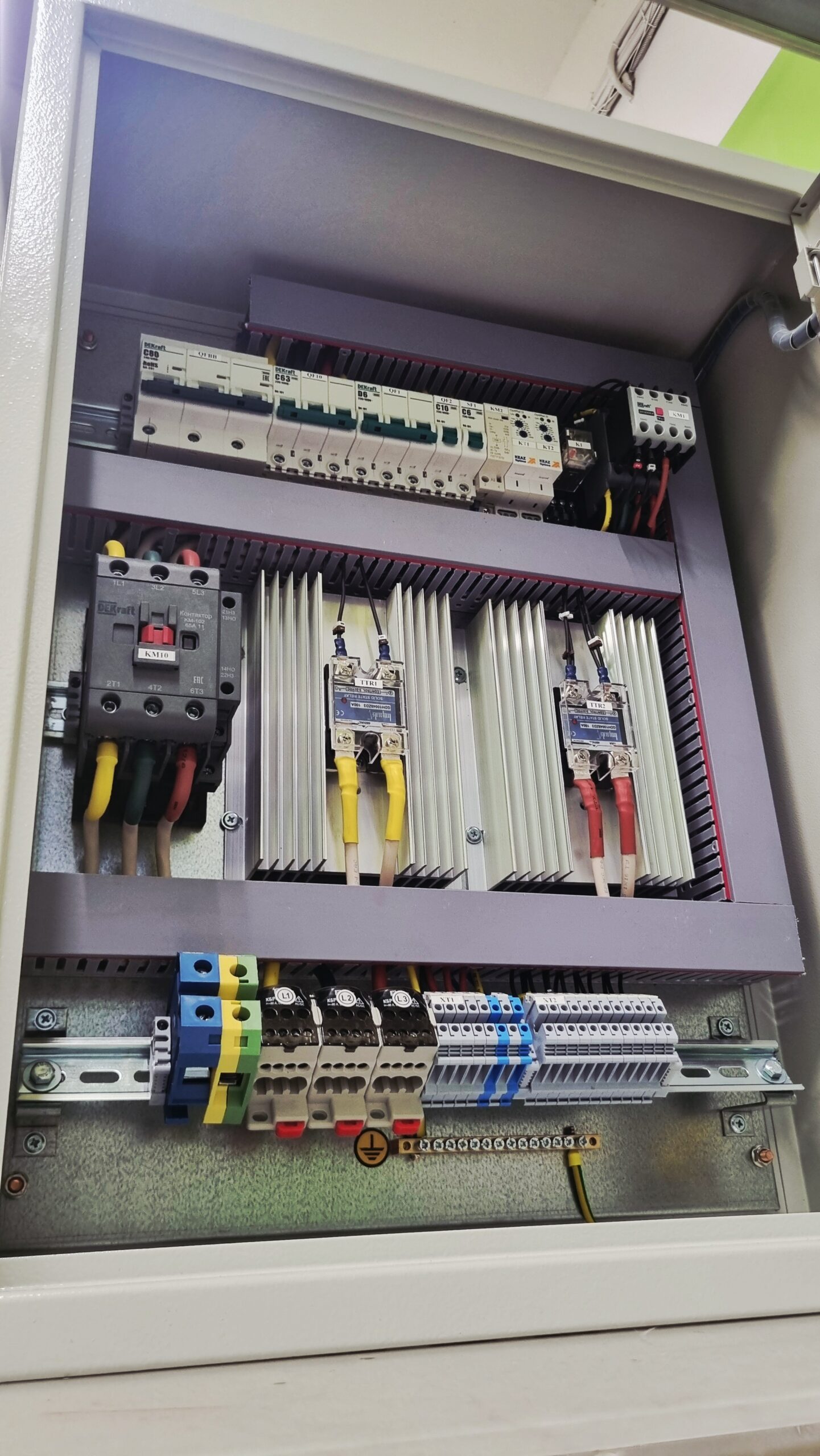

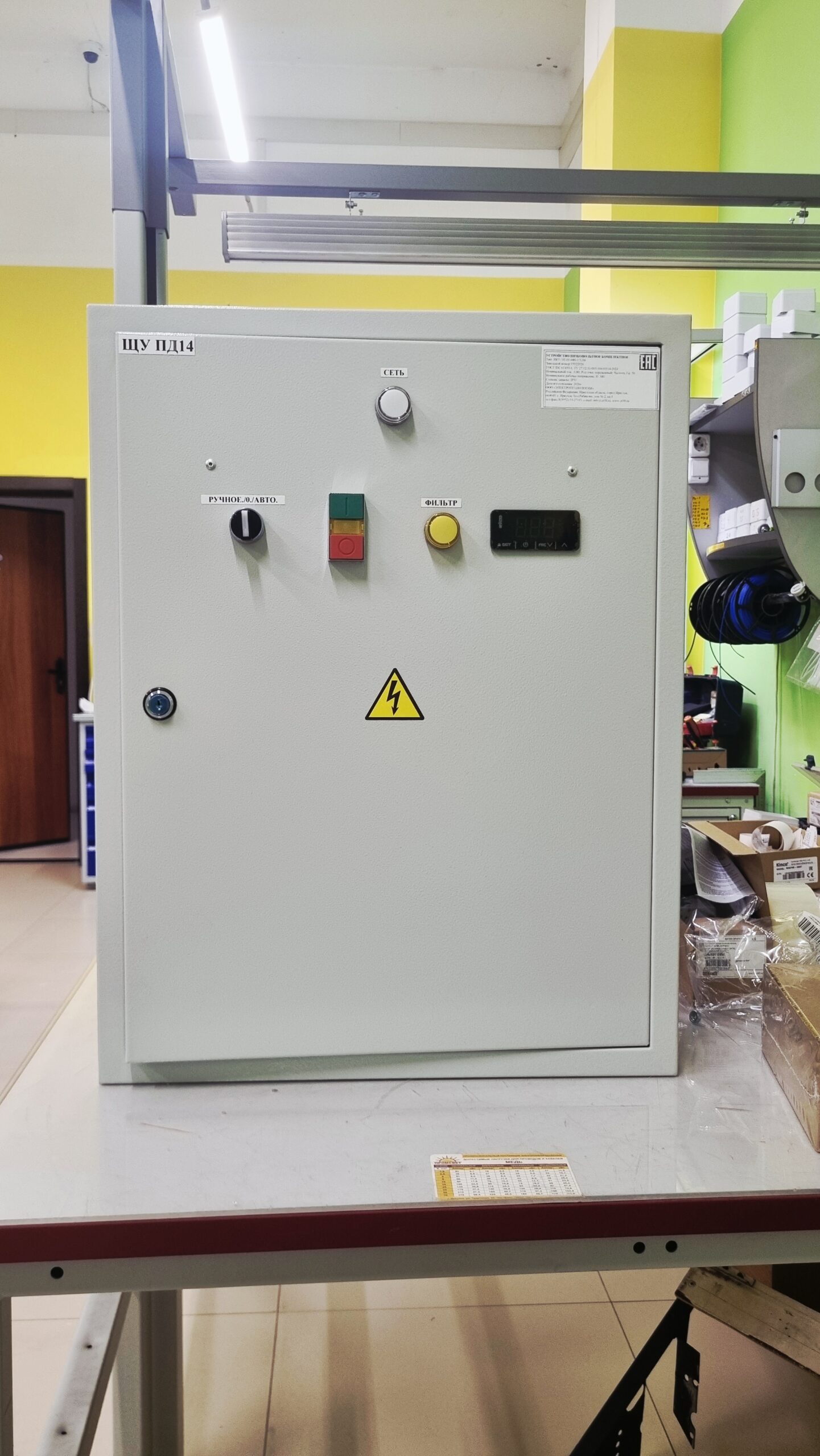

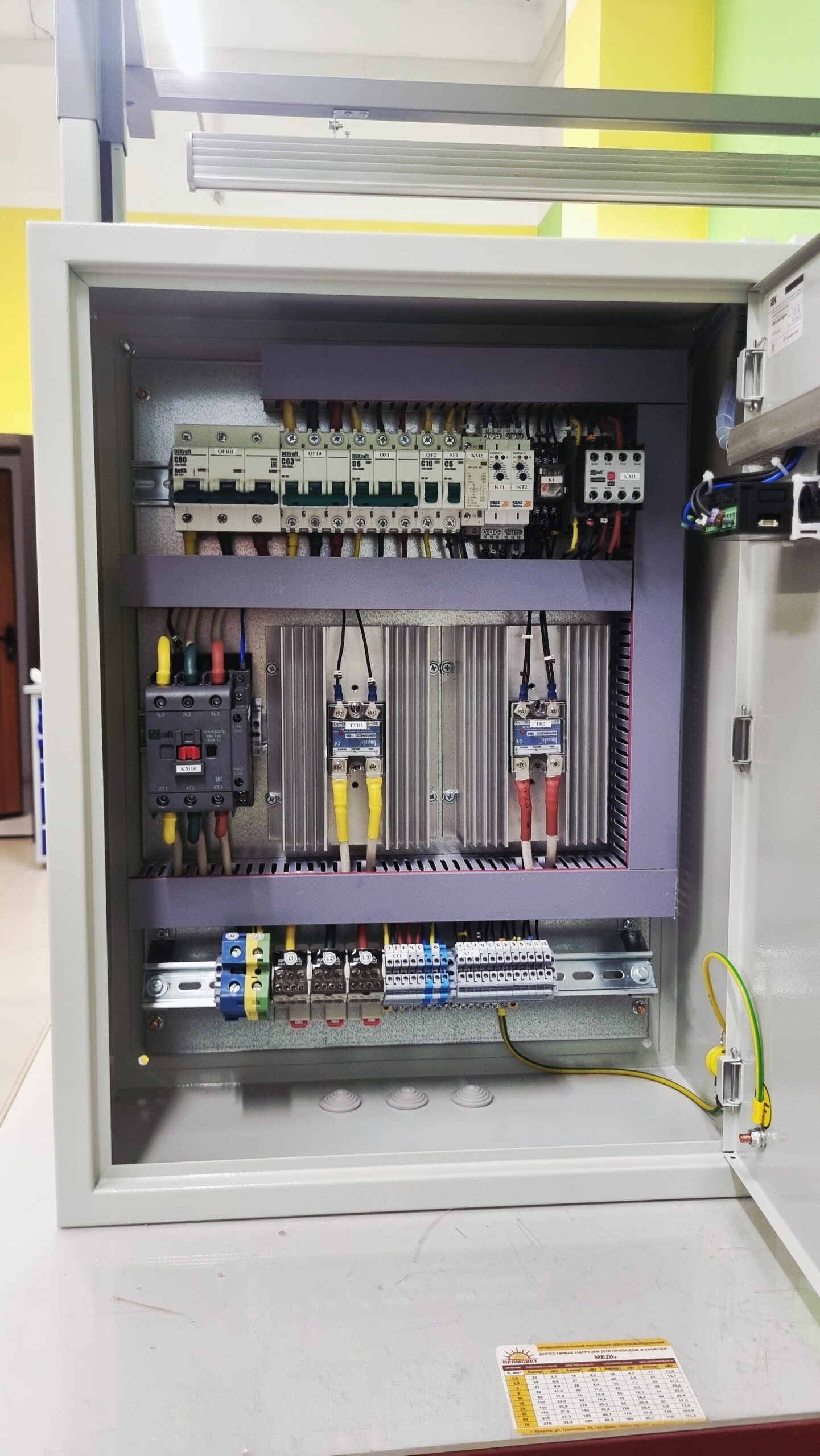

Шкаф управления вентилятором подпора с эл. нагревателем 21 квт. ЩУПД НКУ-ЭТ-1-03-034-УХЛ4
Шкаф управления системой теплого подпора с прибором контроля линий УКЛ — это промышленное автоматизированное устройство, предназначенное для создания и поддержания избыточного давления в эвакуационных путях (лестничные клетки, тамбуры-шлюзы, коридоры) с использованием подогретого воздуха. Такая система, известная как теплый подпор, применяется в холодных климатических зонах для предотвращения проникновения дыма и одновременно обеспечения комфортных температурных условий для эвакуирующихся людей, что особенно критично при зимних температурах наружного воздуха.
Использование прибора контроля линий УКЛ гарантирует целостность управляющих цепей, а подогрев воздуха исключает образование конденсата, обледенение оборудования и снижение эффективности подпора при низких температурах.
Техническое описание
Назначение
Шкаф управления обеспечивает:
- Автоматическое включение вытяжных/приточных вентиляторов системы подпора при срабатывании пожарной сигнализации;
- Поддержание заданного избыточного давления (25–50 Па) в защищаемых зонах; (опционально)
- Нагрев приточного воздуха до температуры +15…+20 °C (в зависимости от климатической зоны) для предотвращения переохлаждения эвакуационных путей
- Постоянный контроль целостности управляющих линий с помощью прибора УКЛ (Устройство Контроля Линий);
- Диагностику и сигнализацию неисправностей (обрыв, КЗ, заземление);
- Работу в аварийных условиях — при отключении основного питания за счёт резервного источника; (опционально) - Интеграцию с центральной пожарной панелью и системой управления зданием (BMS/SCADA). (опционально)
Основные функции
- Автоматическое включение системы подпора. При получении сигнала «Пожар» от пожарной панели — шкаф немедленно запускает вентиляторы и открывает клапаны, создавая избыточное давление в защищаемых зонах.
-Подогрев приточного воздуха. При срабатывании системы — калорифер включается, нагревая воздух до заданной температуры (+15…+20 °C), чтобы избежать переохлаждения эвакуационных путей при наружной температуре ниже -10 °C.
- Управление исполнительными устройствами СДУ. Шкаф управляет: — клапанами подпора (электроприводы 24/230 В DC); — вытяжными вентиляторами (380 В, 3 фазы); — приточными установками (для компенсации); — шторами и заслонками. Управление — по сигналу от пожарного извещателя, ручного пульта или центральной пожарной панели.
- Контроль линий с прибором УКЛ. Прибор УКЛ (например, УКЛ-01, УКЛ-02, УКЛ-03) непрерывно проверяет: — целостность кабелей управления (обрыв); — наличие короткого замыкания; — утечку тока на землю; — сопротивление изоляции. При обнаружении неисправности — формируется сигнал «Неисправность линии» и отображается на панели.
- Сигнализация неисправностей. На дисплее контроллера и LED-индикаторах: — «Линия 1 — Обрыв»; — «Линия 3 — КЗ»; — «Питание — Авария»; — «СДУ — Готова» / «СДУ — Неисправна».
- Интеграция с пожарной сигнализацией. Подключение к пожарной панели через сухой контакт (24 В) или Modbus RTU (опционально). При срабатывании извещателя — шкаф немедленно запускает СДУ. - Ручное управление. Кнопки «Пуск», «Стоп», «Тест» на лицевой панели — для обслуживания, проверки и аварийного включения.
- Тестирование системы. Режим «Тест» — позволяет вручную запустить все устройства СДУ для проверки работоспособности без вызова пожарной сигнализации.
- Логирование событий. Автоматическое сохранение: — время срабатывания СДУ; — сбои в линиях (тип, время, линия); — переключения режимов; — аварии питания. Логи хранятся в памяти контроллера и экспортируются через USB или Ethernet. (опционально)
