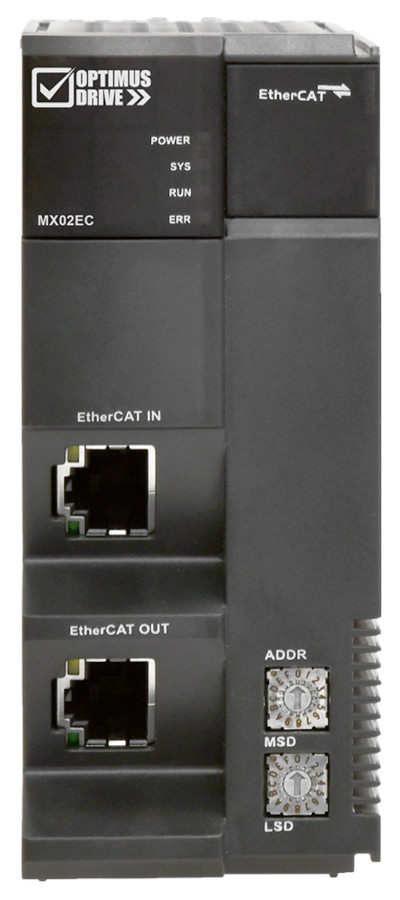

MX02EC
Интерфейсный модуль EtherCAT для удаленного подключения модулей ввода/вывода MX к программируемому контроллеру автоматизации серии MX300
MX02EC подключается к процессорному модулю контроллера MX300 или другому ведущему устройству через сеть EtherCAT в качестве головного модуля станций удаленного ввода/вывода сигналов серии MX
До 32 модулей ввода/вывода MX
Один ведомый узел EtherCAT – вне зависимости от числа подключенных сигнальных модулей MX
Поддержка технологии распределенных часов EtherCAT (Distributed Clock)
Таблица параметров модели MX02EC
| Характеристика | Значение |
| Количество подключаемых модулей | 32 модуля серии MX |
| Стандарт связи | EtherCAT |
| Скорость передачи данных | 100 Мбит/с |
| Установка адреса ведомого узла | Два поворотных 16-разрядных переключателя |
| Напряжение питания | 24 В= (-15%...+20%) |
| Ток потребления модуля | 125 мА (24 В=) |
| Индикация состояния | Светодиоды:POWER (Питание)SYS (Работа)RUN (Работа EtherCAT)ERR (Ошибка EtherCAT) |
| Подключение к сети EtherCAT | Два разъема RJ45 (с наклоном 30°)IN: Входной портOUT: Выходной порт |
| Монтаж | На DIN-рейку |
| Ширина | 25,9 мм |
| Глубина | 112,6 мм |
| Высота | 101,5 мм |
