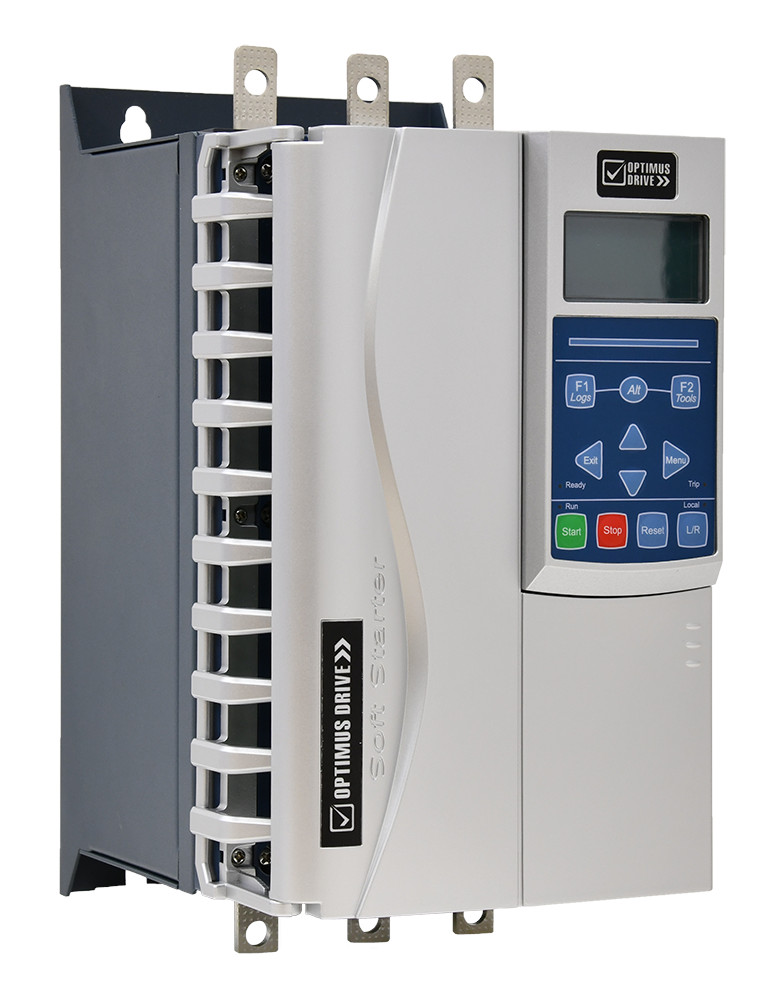

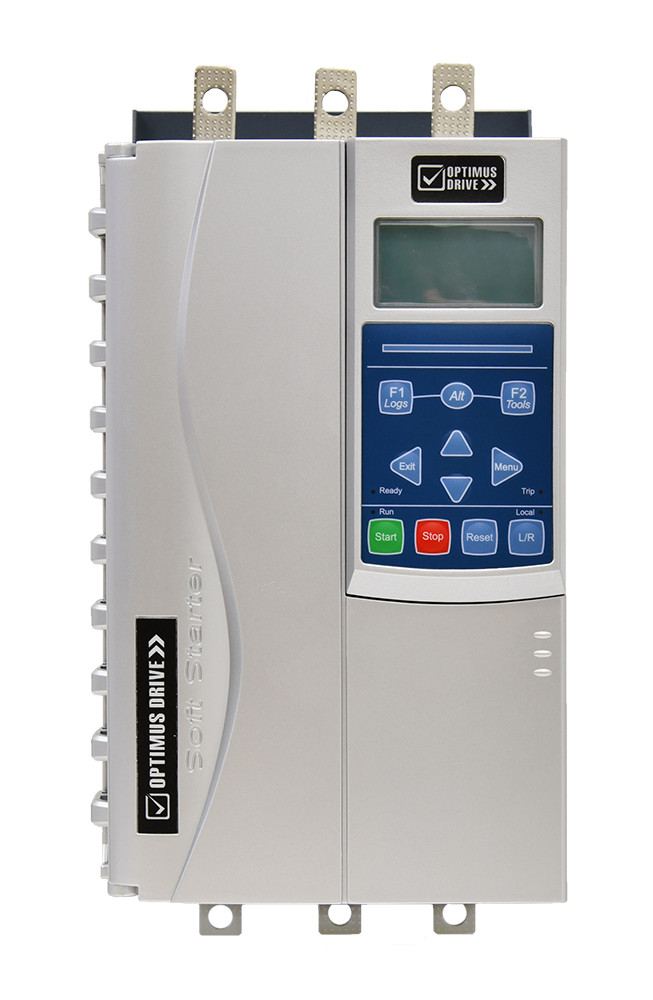

SSD700-005-Z-RU
Современные устройства плавного пуска (УПП) Optimus Drive серии SSD700 обладают широкими функциональными возможностями и обеспечивают полное управление процессом пуска и останова и надежную защиту трехфазных асинхронных двигателей вне зависимости от типа нагрузки.
ПРЕИМУЩЕСТВА
Помимо режимов пуска с заданным ограничением тока и заданным наклоном кривой нарастания тока в УПП серии SSD700 добавлено адаптивное управление интенсивностью разгона и торможения. Исходя из нагрузки и требований к системе, вы можете выбрать разгон/замедление с опережением или запаздыванием, а УПП сам подстроится под реальный механизм.
Простота и удобство ввода в эксплуатацию: для большинства применений достаточно установить параметры в меню быстрого запуска, соответствующему типу вашего оборудования, а текстовая информация на экране пульта поможет быстро разобраться в настройках и диагностических сообщениях, точно указывающих на причину сбоя.
Удобный съемный пульт с ЖК экраном для отображения текстовой информации и графиков, русскоязычный интерфейс, развитое меню и специальные разделы для быстрой настройки, возможность копирования параметров с одного УПП на другое.
Большой выбор защитных функций, возможность аварийной работы (блокировка защит) и работа с неисправной одной фазой.
Часы реального времени и возможность задания времени пуска и останова.
Функция симуляции работы УПП без подключения силового питания и двигателя позволяет безопасно смоделировать работу приводы и проверить правильности настроек и монтажа цепей управления.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
ФУНКЦИИ ПУСКА
Адаптивное управление ускорением
Режим пуска с постоянным токоограничением
Режим пуска с заданным нарастанием тока
Ударный пуск
ФУНКЦИИ ОСТАНОВА
Адаптивное управление замедлением
Линейное снижение напряжения
Торможение постоянным током
Останов на выбеге
ПАНЕЛЬ УПРАВЛЕНИЯ
Возможность удаленной установки пульта
Светодиодные индикаторы состояния
Графический ЖК-дисплей
Вывод текстовых сообщений
Русский язык интерфейса
Кнопки управления, навигации и быстрого доступа к типовым задачам
Функция копирования параметров
ФУНКЦИИ ЗАЩИТЫ
Полностью настраиваемая защита
Тепловая модель двигателя
Вход термистора двигателя
Чередование фаз
Минимальный ток
Мгновенная перегрузка по току
Внешнее аварийное отключение
Перегрев радиатора
Превышение времени пуска
Отклонение частоты питания
Короткое замыкание тиристора
Неисправность силовой цепи
Неправильное подключение к двигателю
Сбой RS485
Перегрузка двигателя
Дисбаланс фаз
Контроль превышения времени ожидания связи
Контроль отключения от сети связи
ПРОЧИЕ ВОЗМОЖНОСТИ
Встроенный интерфейс RS485
Программируемый автоматический пуск/стоп
Встроенный источник питания 24VDC
RTD защита
Вход для Pt-100
Часы реального времени с резервной батареей
Функция работы с неисправным силовым тиристором в одной из фаз
Толчковый режим работы на малой скорости вперед/назад
Архив событий
Аварийная работа (блокировка защит)
Profibus (опция)
Таблица параметров модели SSD700-005-Z-RU
| Характеристика | Значение |
| Номинальный ток / мощность: | 11 А / 5,5 кВт |
| Подключение двигателя: | 3-х проводное линейное |
| Шунтирование: | встроенный контактор |
| Перегрузочная способность: | 150% 35 сек, 200% 15 сек |
| Сетевое напряжение (L1, L2, L3): | 200 ~ 440 В переменного тока (+/-10%) |
| Частота сети питания: | 30-70 Гц |
| Напряжение питания цепей управления (А1, А2): | 220 ~ 440 В переменного тока (+10% / -15%) |
| Частота напряжения питания: | 45 ~ 65 Гц |
| Активный уровень напряжения: | 24 В постоянного тока, 8 мА |

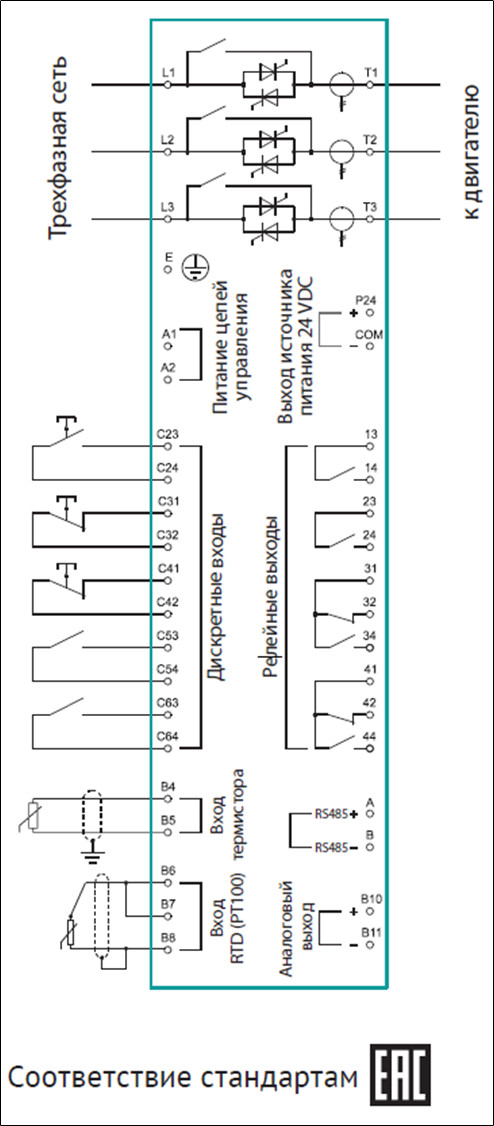

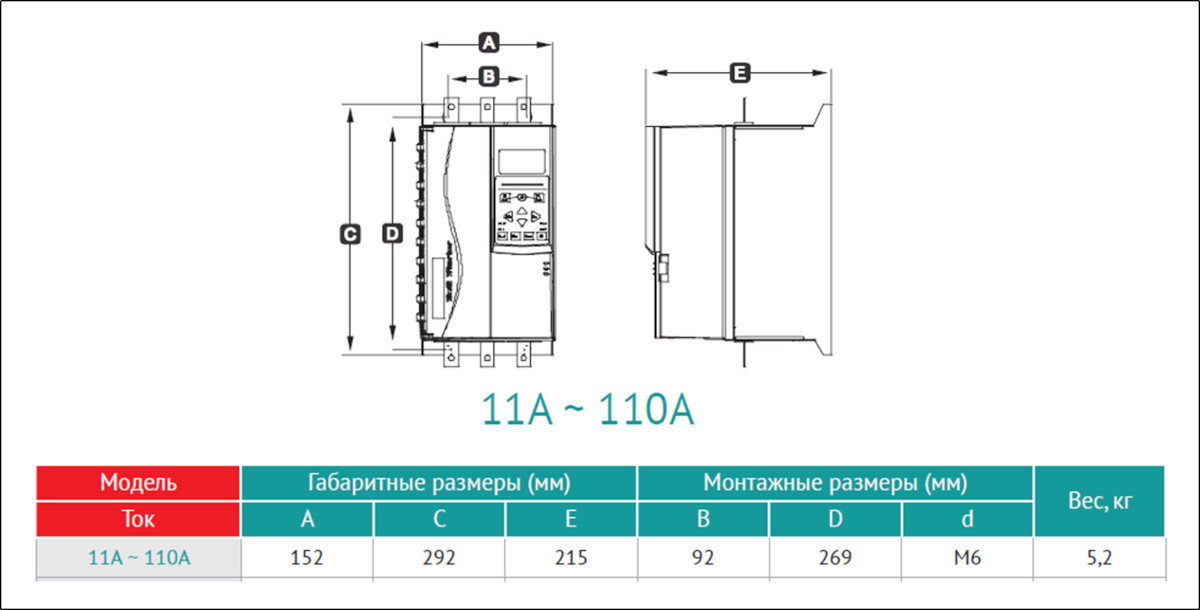

| Пуск (клеммы С23, С24): | нормально разомкнутый |
| Стоп (клеммы С31, С32): | нормально замкнутый |
| Сброс (клеммы С41, С42): | нормально разомкнутый или нормально замкнутый |
| Программируемые входы: | Вход А (Клеммы С53, С54): нормально разомкнутый или нормально замкнутый Вход В (Клеммы С63, С64): нормально разомкнутый или нормально замкнутый Вход термистора двигателя (клеммы В4, В5) Температурный вход PT100 RTD (клеммы В6, В7, В8) |
| Нагрузочная способность: | 10 А при 250 В переменного тока при резистивной нагрузке 5 А при 250 В переменного тока, АС15 pf 0.3 при индуктивной нагрузке |
| Работа клеммы (23, 24): | нормально разомкнутый |
| Программируемые выходы: | Реле А (клеммы 13,14): нормально разомкнутый Реле В (клеммы 31, 32, 34): перекидной контакт Реле В (клеммы 31, 32, 34): перекидной контакт Аналоговый выход (клеммы В10, В11): 0 ~ 20 мА или 4 ~ 20 мА Внутренний истчник питания 24 В постоянного тока (клеммы Р24, СОМ: 60 мА) |
| Исполнение: | IP00 |
| Рабочая температура: | -10 ~ +60 ⁰С |
| Температура хранения: | -10 ~ +60 ⁰С |
| Относительная влажность: | 5 ~ 95% (без конденсата) |
