SC5-JC04

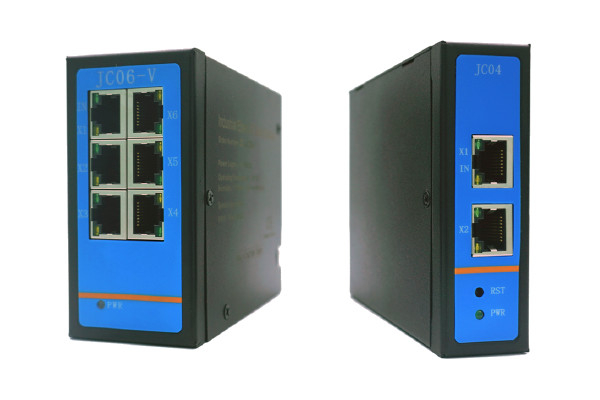

SC5-JC04 Разветвитель для ПЛК по сети EtherCat, 4 порта, 24В
SC5-JC04 Разветвитель для ПЛК по сети EtherCat, 4 порта, 24В
Разветвитель для ПЛК по сети EtherCat
Промышленное исполнение, антистатический корпус, поддержка горячей замены, быстрое самовосстановление, адаптивная скорость, быстрый отклик, защита от перенапряжения, защита от электромагнитных помех
Разветвители EtherCAT предназначены для построения сети EtherCAT по топологии типа «звезда».
Стандартный вариант использования технологии EtherCAT подразумевает построение линейной топологии, от устройства к устройству. Данный подход сильно ограничивает варианты расположения узлов EtherCAT или делает вообще невозможным использования одной сети. Т.е. приходится организовывать несколько сетей. А это в свою очередь влечёт за собой использование нескольких Мастеров, что подразумевает отдельную программу для каждого контроллера/ПК.
В то время как применение разветвителей позволяет распределить одну сеть на несколько лучей и избежать всех этих неудобств.
Параметры серии SC5
|
Модель |
SC5-JC04 |
SC5-JC06-V |
|
Функционал |
Обеспечение EtherCAT-соединения |
|
|
Способ передачи данных |
Экранированный Ethernet/EtherCAT-кабель |
|
|
Сетевой интерфейс |
4 x RJ45 |
6 x RJ45 |
|
Расстояние подключения |
Максимальное расстояние 100 м (100BASE-TX) |
|
|
Сетевой протокол |
EtherCAT |
|
|
Распределенные часы |
Поддерживаются |
|
|
Задержка |
Примерно 1 мкс на порт |
|
|
Скорость передачи данных |
100 Мбит/с |
|
|
Клеммы питания |
Клеммы подключения источника питания +, -, PE |
|
|
Источник питания |
24 (18…30) В постоянного тока |
|
|
Потребляемый ток |
110 мА |
|
|
Масса |
240 г |
300 г |
|
Габариты (ВхШхГ) |
30 х 96 х 102 мм |
50 х 96 х 102 мм |
|
Способ монтажа |
Стандартная DIN-рейка 35 мм |
|
|
Рабочая температура |
0…+55 °С |
|
|
Рабочая влажность |
До 95% относительной влажности, без конденсата |
|
|
Уровень защиты |
IP20 |
|
