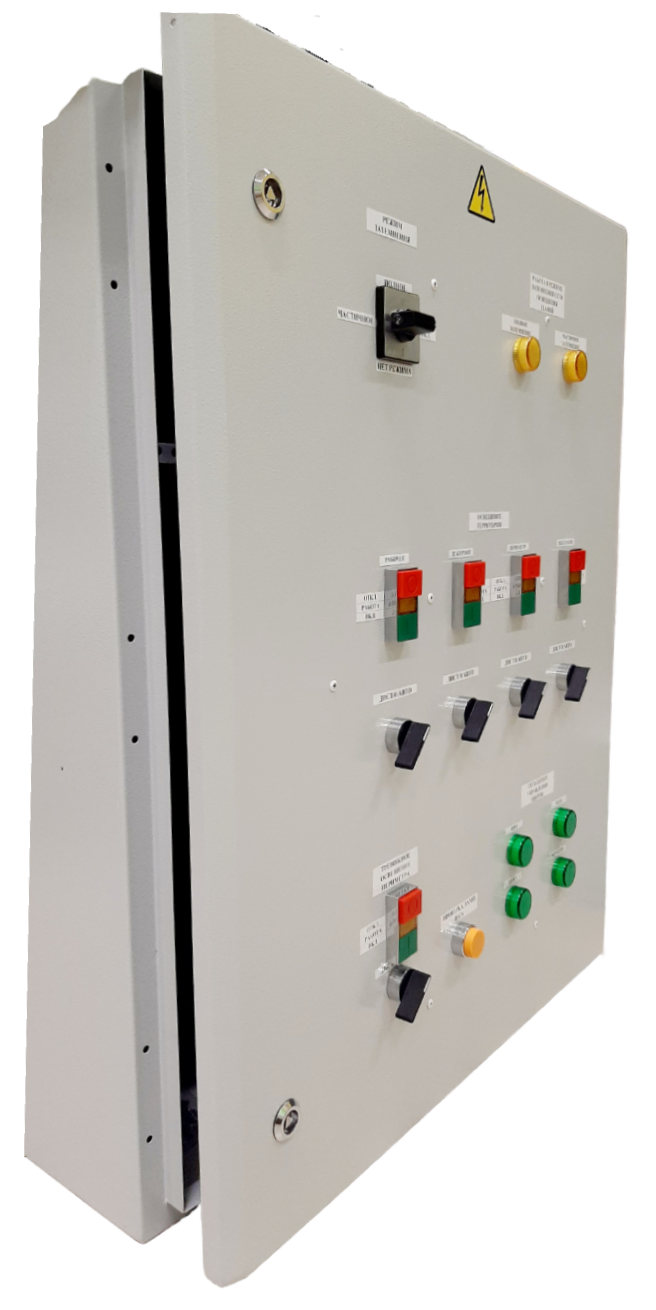

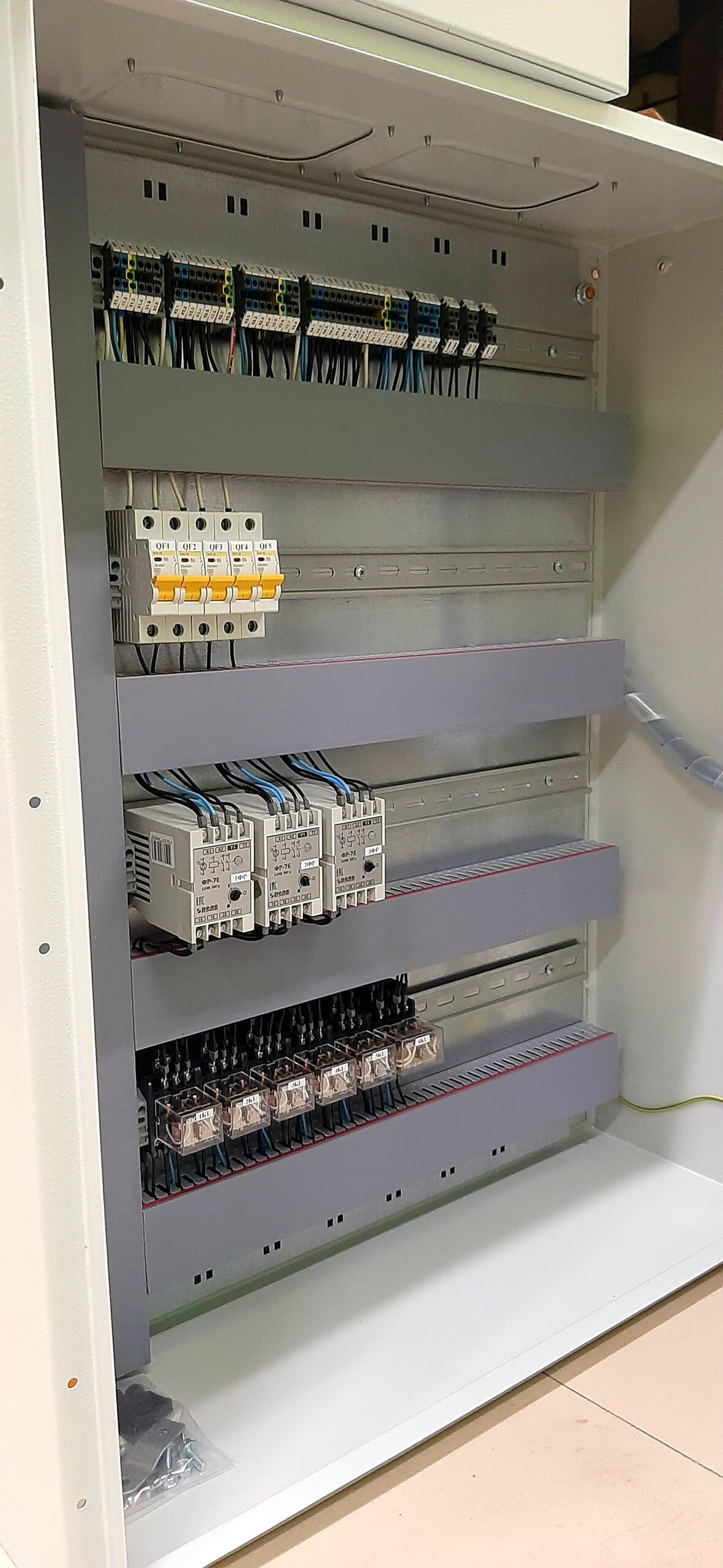

ЩСУ. Шкаф управления освещением. НКУ-ЭТ-1-08-040-УХЛ4
Шкаф рабочего освещения на базе фотореле ФР-7Е
Назначение
Шкаф предназначен для автоматического управления внутренним рабочим освещением в производственных, складских, технических и вспомогательных помещениях на основе уровня естественного освещения. Использует фотореле ФР-7Е для включения света при снижении освещённости (сумерки, пасмурная погода, ночное время) и отключения — при достаточном дневном свете.
Обеспечивает:
- Энергосбережение за счёт исключения ненужного включения света;
- Повышение комфорта и безопасности — свет включается автоматически, без участия персонала;
- Долговечность светильников — снижение количества циклов включения/отключения;
- Соответствие требованиям нормативов по освещённости (СНиП 23-05-95, ГОСТ 32620-2014).
Основные функции
-Автоматическое включение света. При снижении освещённости ниже порога (например, в сумерках) — фотореле замыкает цепь, включает контактор и светильники.
-Автоматическое отключение света. При повышении освещённости выше порога (утром, при включении дополнительного освещения) — фотореле размыкает цепь, свет гаснет.
-Регулировка чувствительности. На фотореле есть регулятор порога срабатывания — позволяет настроить чувствительность под условия помещения (например, с учётом окон, света от оборудования). |
-Защита от ложных срабатываний. Встроенная задержка (1–5 минут) — предотвращает мигание света при кратковременных изменениях освещённости (например, прохождение тучи). |

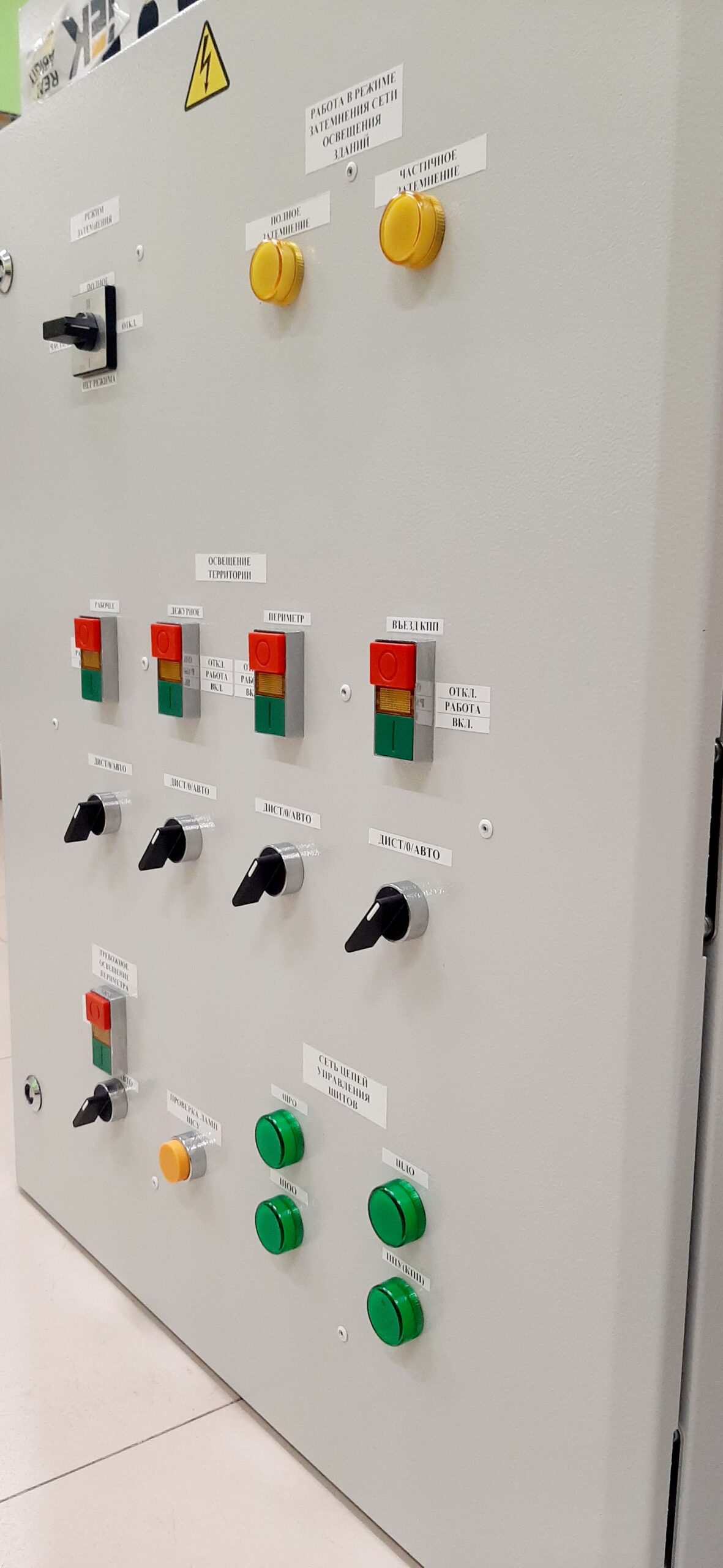

-Ручной режим. Кнопка «Включить/Выключить» — для обслуживания, тестирования или временного отключения автоматики.

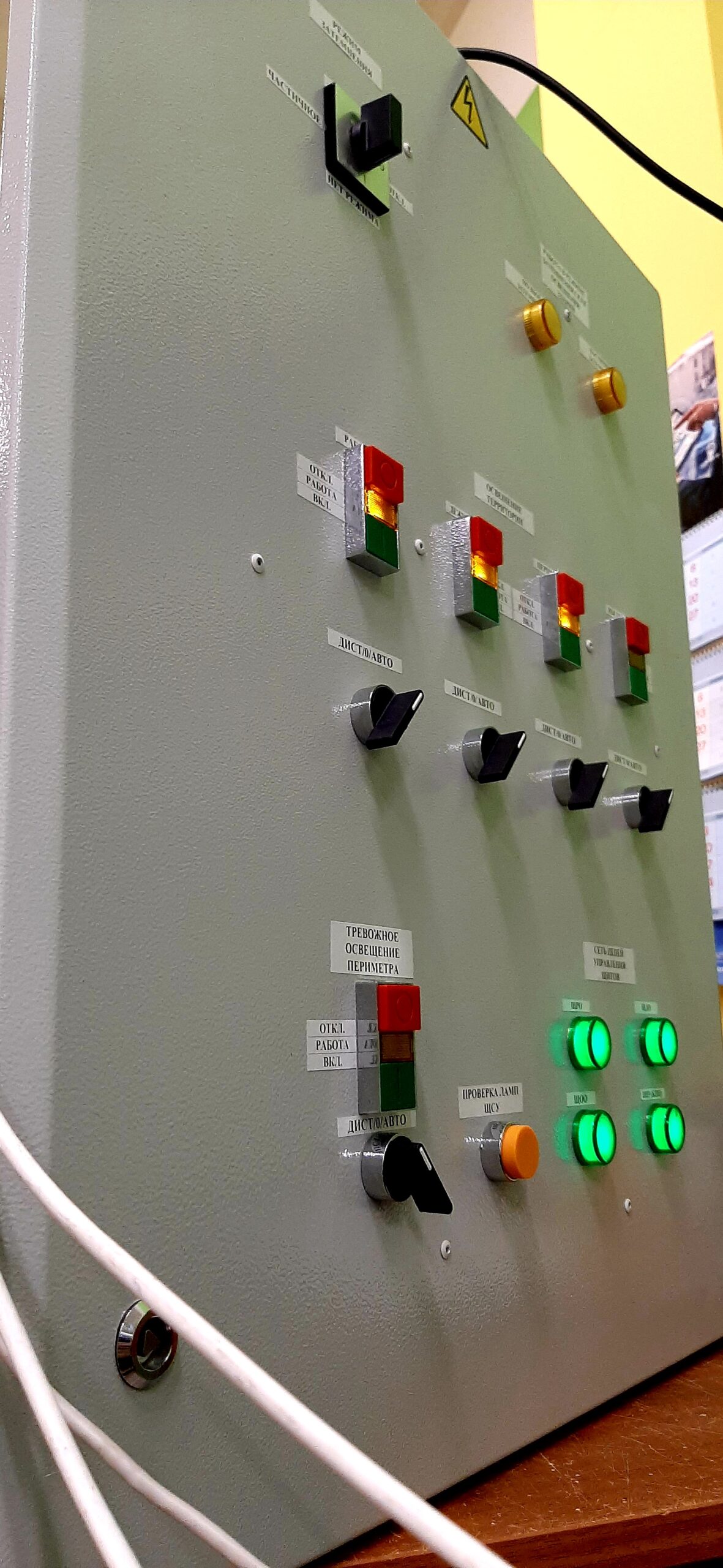

-Диагностика. Индикация состояния фотореле и контактора — позволяет быстро выявить неисправность.
Технические характеристики
-Тип управления . Фотореле ФР-7Е (автоматическое по освещённости)
-Количество светильников. До 20 шт. (общая мощность до 2,2 кВт)
-Напряжение питания. 220 В ±10%, 50 Гц, 1 фаза + PE (возможна модификация на 380 В)
-Номинальный ток фотореле. 10 А (220 В)
-Порог срабатывания. 5–20 люкс (регулируемый)
-Задержка срабатывания. 1–5 минут (встроенная)
-Степень защиты шкафа. IP54
-Рабочий диапазон температур. -10 °C до +40 °C
-Резервное питание. Не предусмотрено
-Интеграция. Отсутствует (базовая система без BMS)
Применение
- Производственные участки с естественным освещением (цеха с большими окнами);
- Склады с дневным светом через световые проёмы;
- Технические помещения с нерегулярным присутствием персонала;
- Объекты с высокими требованиями к энергосбережению и автоматизации.
Рекомендации по эксплуатации
- Проверять срабатывание фотореле — ежемесячно (имитация затемнения/освещения);
- Очищать светочувствительный элемент фотореле — раз в 2 месяца (без абразивов, мягкой тканью);
- Проверять состояние контактов контактора — раз в 6 месяцев;
- Проверять герметичность шкафа и уплотнений — раз в 3 месяца;
- При замене светильников — проверять общую нагрузку, не превышать 10 А;
- Не допускать попадания влаги на фотореле — устанавливать в сухих помещениях.
