IRWD075-80-80B14

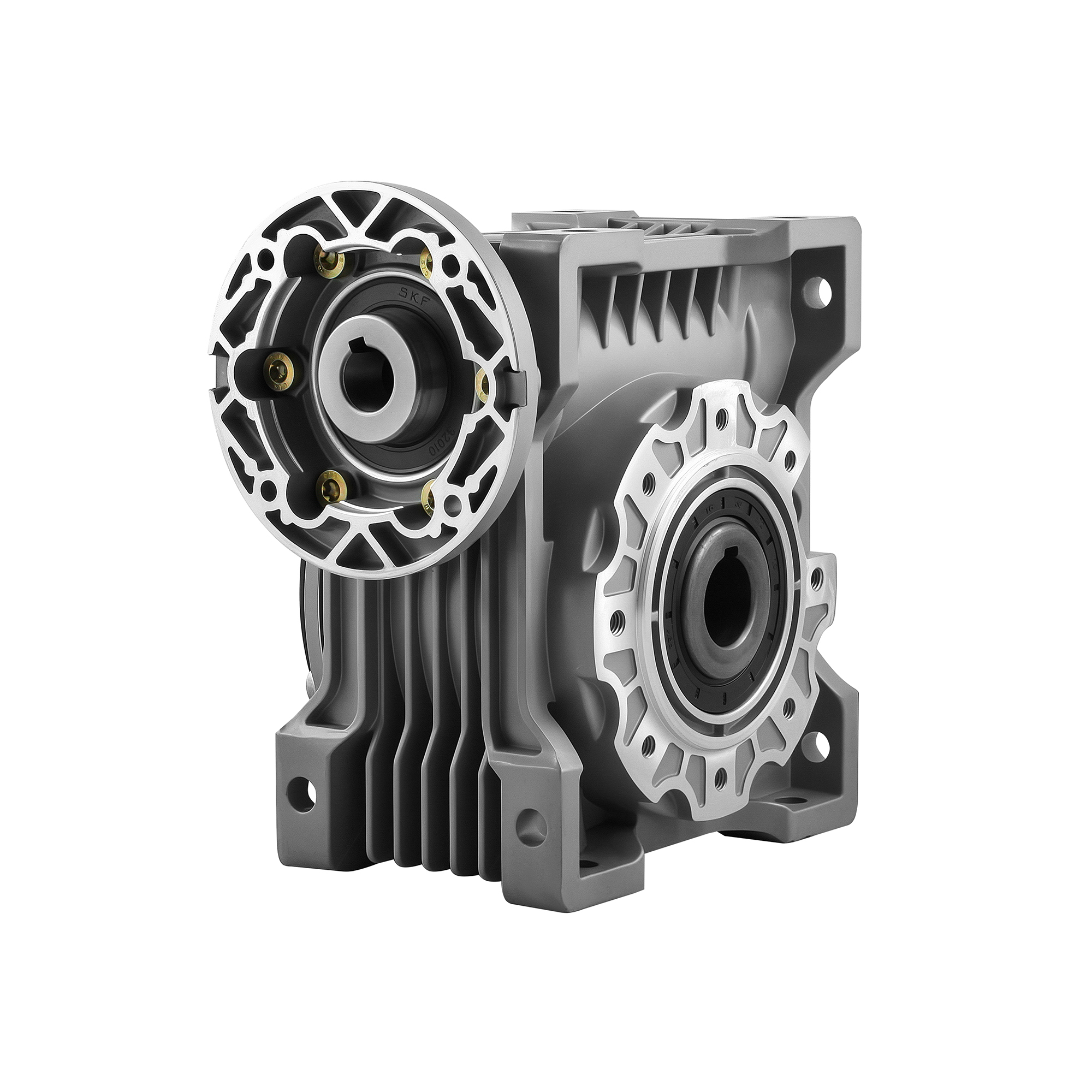

Редуктор червячный INNORED 075 (i=80) вал вх./вых. 120*19/28 мм

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Модульная конструкция
Синтетическое масло в стандартной комплектации → возможна эксплуатация при температурах −25°С...+40°С (низкотемпературное масло — опция −40°С...+50°С)
Червячное колесо из оловянистой бронзы → стойкая к трению → выше ресурс
Высококачественные шариковые подшипники
Тех. обслуживание не требуется. Редукторы поставляются с синтетическим маслом на весь срок службы и не требуют обслуживания.
Редукторы INNORED всех типоразмеров поставляются залитыми маслом для любого монтажного положения.

ПРИМЕНЕНИЕ

Конвейеры
Лебедки, приводы ворот
Мешалки
Пищевая, упаковочная промышленность
Транспортеры

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд	INNORED
Передаточное число	80
Тип редуктора	Червячный
Входной фланец	80B14
Типоразмер	075
Высота, мм	170
Глубина, мм	51
Ширина упаковки, мм	260
Высота упаковки, мм	240
Глубина, мм	25
Ширина упаковки, мм	440
Высота упаковки, мм	65
Ширина упаковки, мм	250
Высота упаковки, мм	110
Ширина упаковки, мм	285
Высота упаковки, мм	350
Высота, мм	75
Глубина, мм	12
Ширина упаковки, мм	210
Высота упаковки, мм	80
Высота, мм	200
Ширина упаковки, мм	410
Высота упаковки, мм	90
Высота, мм	120
Ширина упаковки, мм	270
Высота, мм	250
Ширина упаковки, мм	460
Мощность, кВт	2,2
Высота вала	90
Диаметр фланца, мм	140
Высота вала	100
Диаметр фланца, мм	250
Диаметр фланца, мм	200
Мощность, кВт	1,5
Мощность, кВт	1,1
Высота вала	80
Диаметр фланца, мм	120
Мощность, кВт	0,75
Мощность, кВт	0,55
Высота вала	71
Диаметр фланца, мм	105
Мощность, кВт	0,37
Диаметр фланца, мм	160
Мощность, кВт	0,25
Высота вала	63
Диаметр фланца, мм	90
Мощность, кВт	0,18
Мощность, кВт	0,12
Мощность, кВт	0,09
Высота вала	56
Диаметр фланца, мм	80
Высота, мм	205
Ширина, мм	172
Глубина, мм	120
Высота упаковки, мм	260
Глубина упаковки, мм	180
Вес нетто, кг	9
Мощность электродвигателя	0,25…4
Диаметр входного вала, мм	120*19
Диаметр выходного вала, мм	28
Тип входного фланца	Полный
Лапы	Опция
Вес бpутто, кг	9

ХАРАКТЕРИСТИКИ

Типоразмер редуктора	Передаваемый момент (Нм)	Мощность присоединяемых двигателей (кВт)	Диаметр выходного вала (мм)	Передаточные числа
IRW025	14	0,09	11	5…40
IRWD030	20	0,09…0,18	14	5…80
IRWD040	39	0,09…0,55	18 (19 по запросу)	5…100
IRWD050	69	0,12…0,75	25 (24 по запросу)	5…100
IRWD063	140	0,25…1,5	25 (28 по запросу)	5…100
IRWD075	270	0,25…4	28 (35 по запросу)	7,5…100
IRWD090	330	0,55…4	35 (38 по запросу)	7,5…100
IRW110	620	0,55…7,5	42	7,5…100
IRW130	1050	1,1…7,5	45	7,5…100
IRW150	1600	2,2…15	50	7,5…100

КРАТКИЕ ХАРАКТЕРИСТИКИ

Типоразмер редуктора	Передаваемый момент (Нм)	Мощность присоединяемых двигателей (кВт)	Диаметр выходного вала (мм)	Передаточные числа	Габаритные размеры
IRW025	14	0,09	11	5…40	Размеры
IRWD030	20	0,09…0,18	14	5…80	Размеры
IRWD040	39	0,09…0,55	18(19 по запросу)	5…100	Размеры
IRWD050	69	0,12…0,75	25(24 по запросу)	5…100	Размеры
IRWD063	140	0,25…1,5	25(28 по запросу)	5…100	Размеры
IRWD075	270	0,25…4	28(35 по запросу)	7,5…100	Размеры
IRWD090	330	0,55…4	35(38 по запросу)	7,5…100	Размеры
IRW110	620	0,55…7,5	42	7,5…100	Размеры
IRW130	1050	1,1…7,5	45	7,5…100	Размеры
IRW150	1600	2,2…15	50	7,5…100	Размеры

ГАБАРИТЫ

Габаритный размер	030	040	050	063	075	090	110	130	150
B	20	23	30	40	50	50	60	80	80
D1 (j6)	9	11	14	19	24	24	28	30	35
G2	50	61	74	90	105	125	142	162	195
G3	45	53	64	75	90	108	135	155	175
B1	3	4	5	6	8	8	8	8	10
F1	-	-	M6	M6	M8	M8	M10	M10	M12
t1	10.2	12.5	16	21.5	27	27	31	33	38
