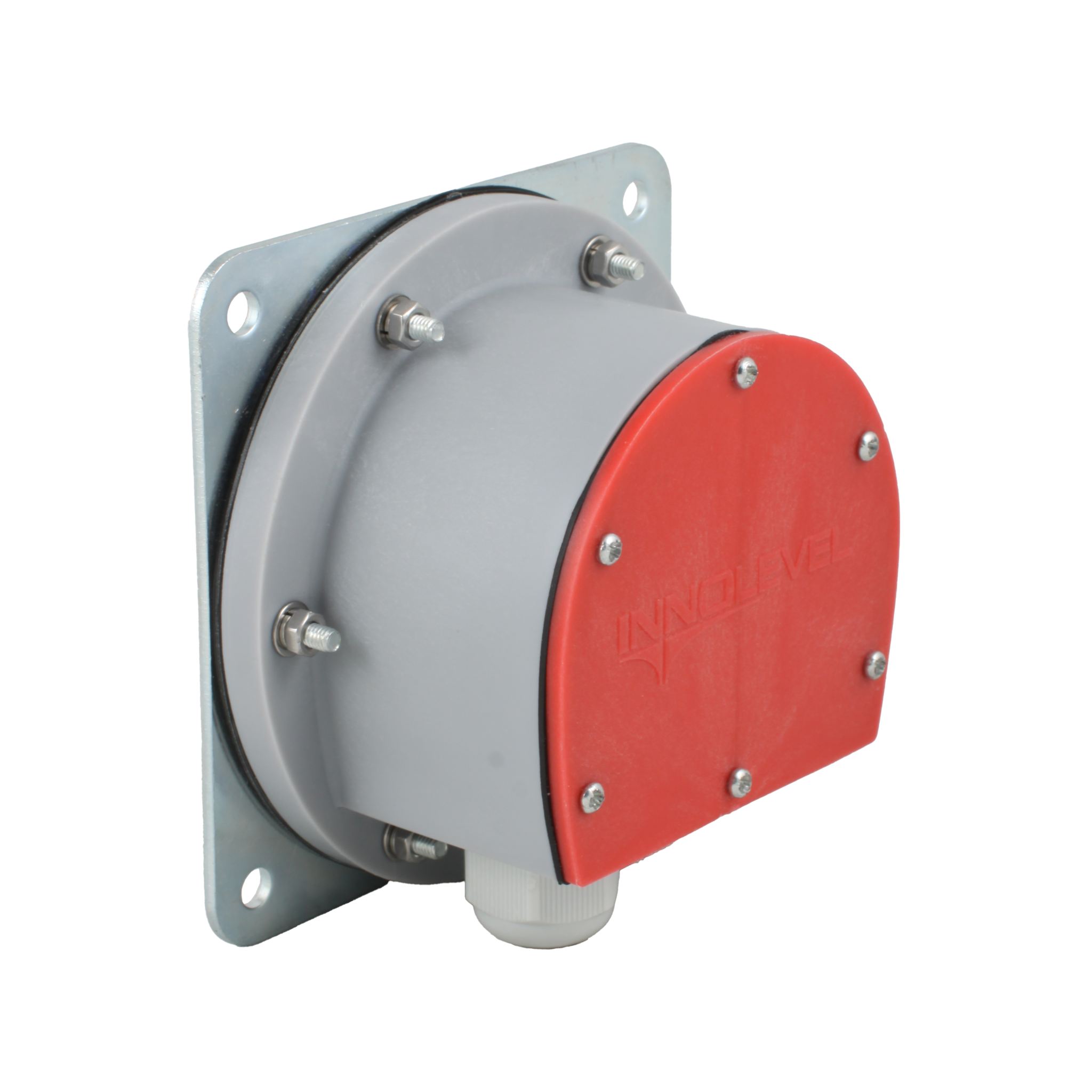

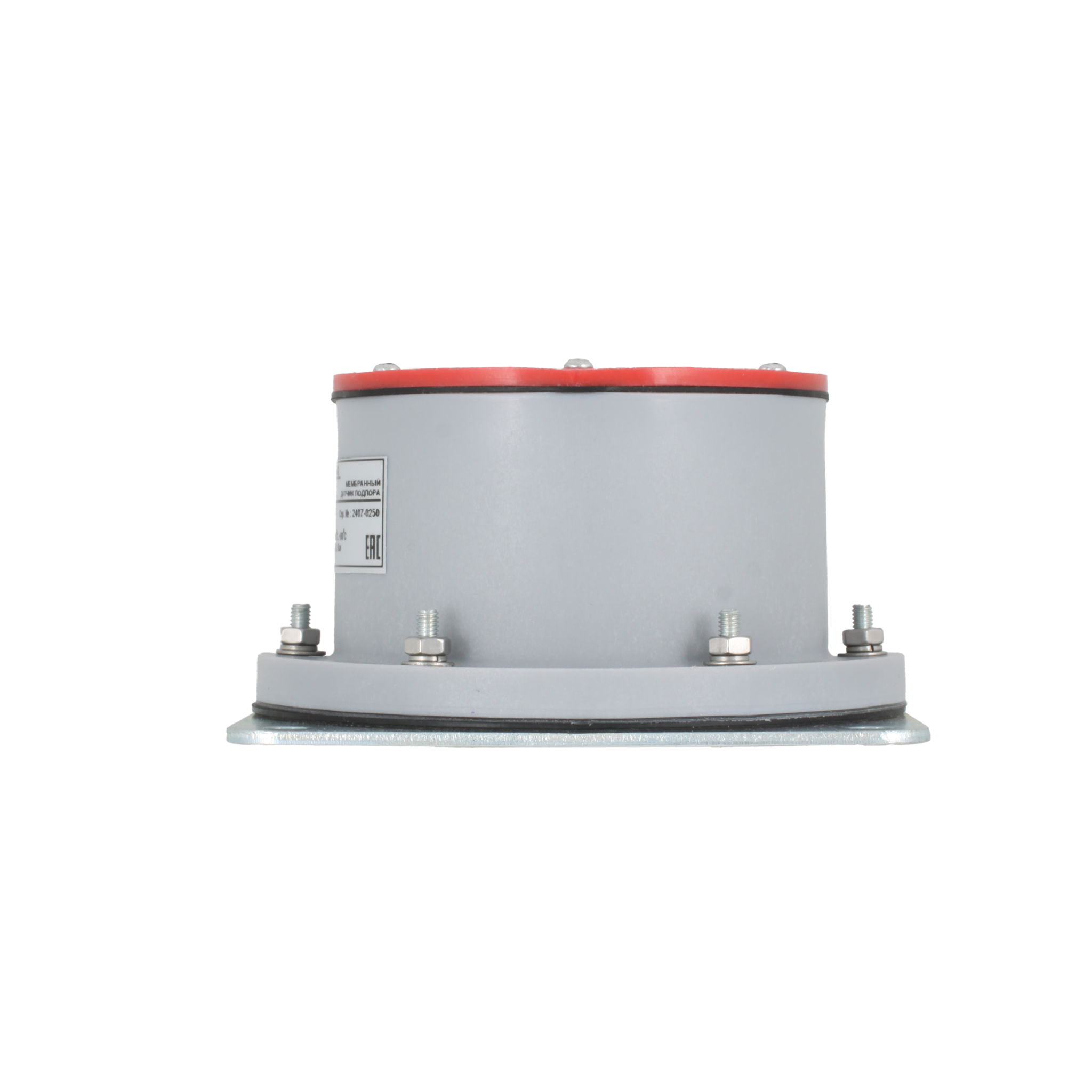

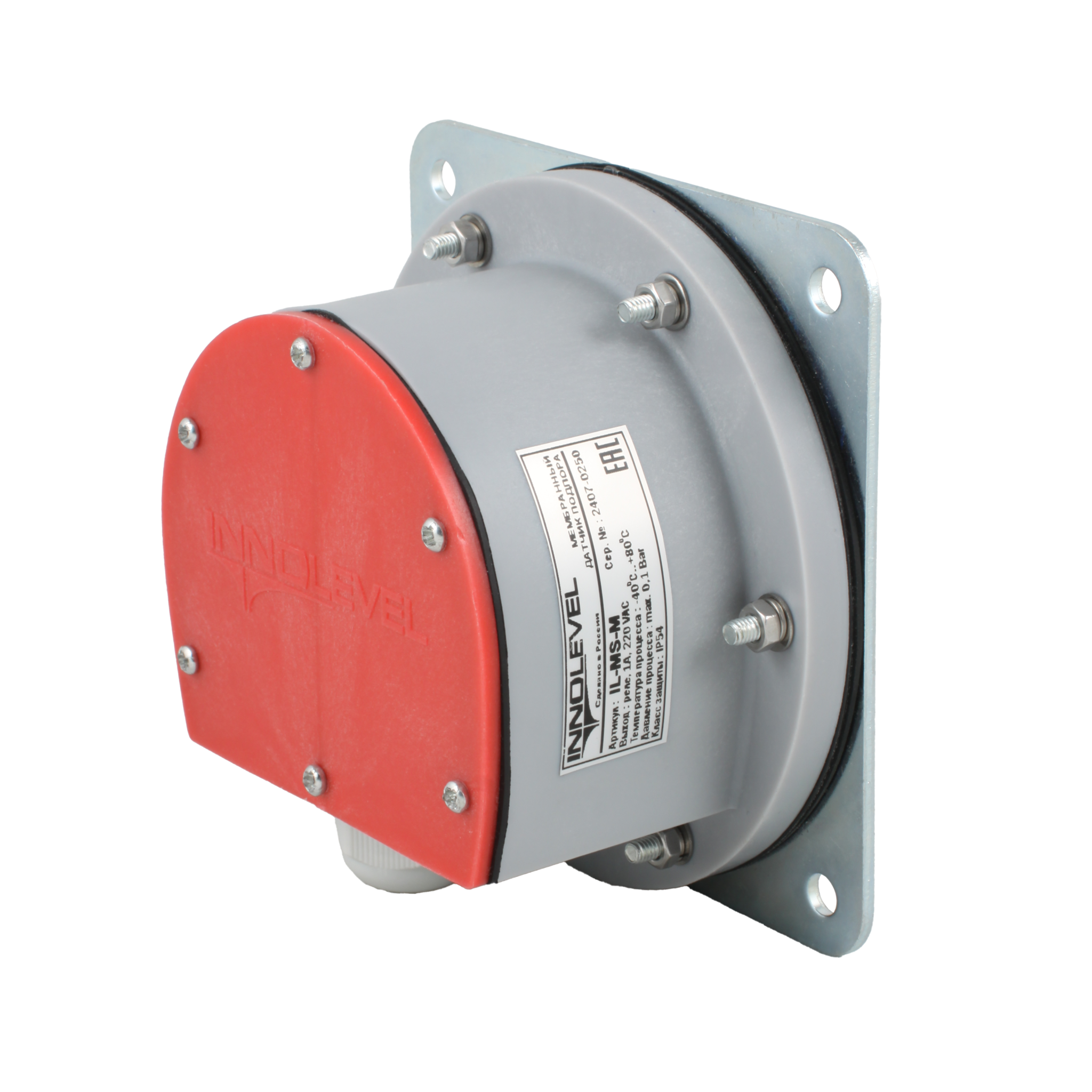

IL-MS-M

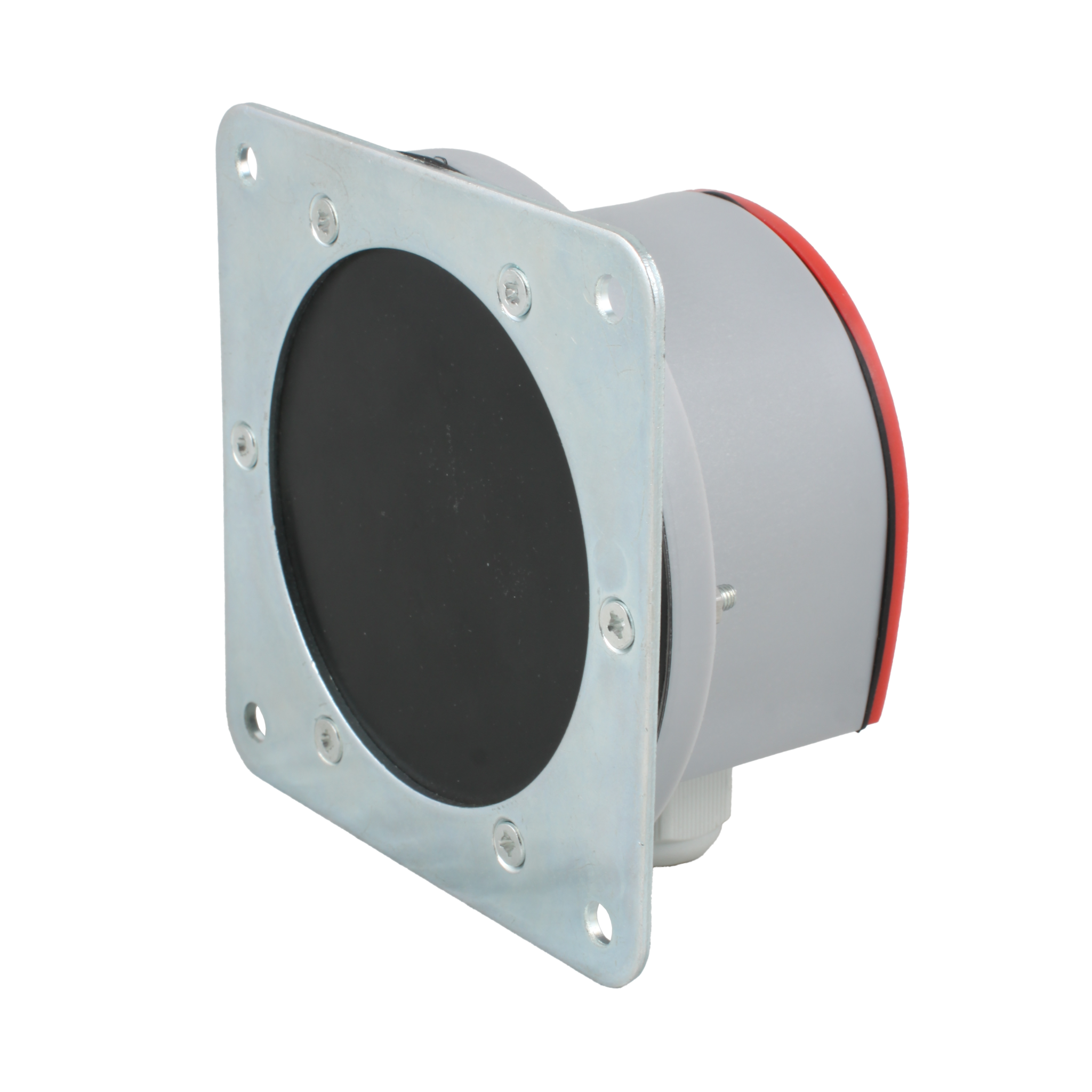

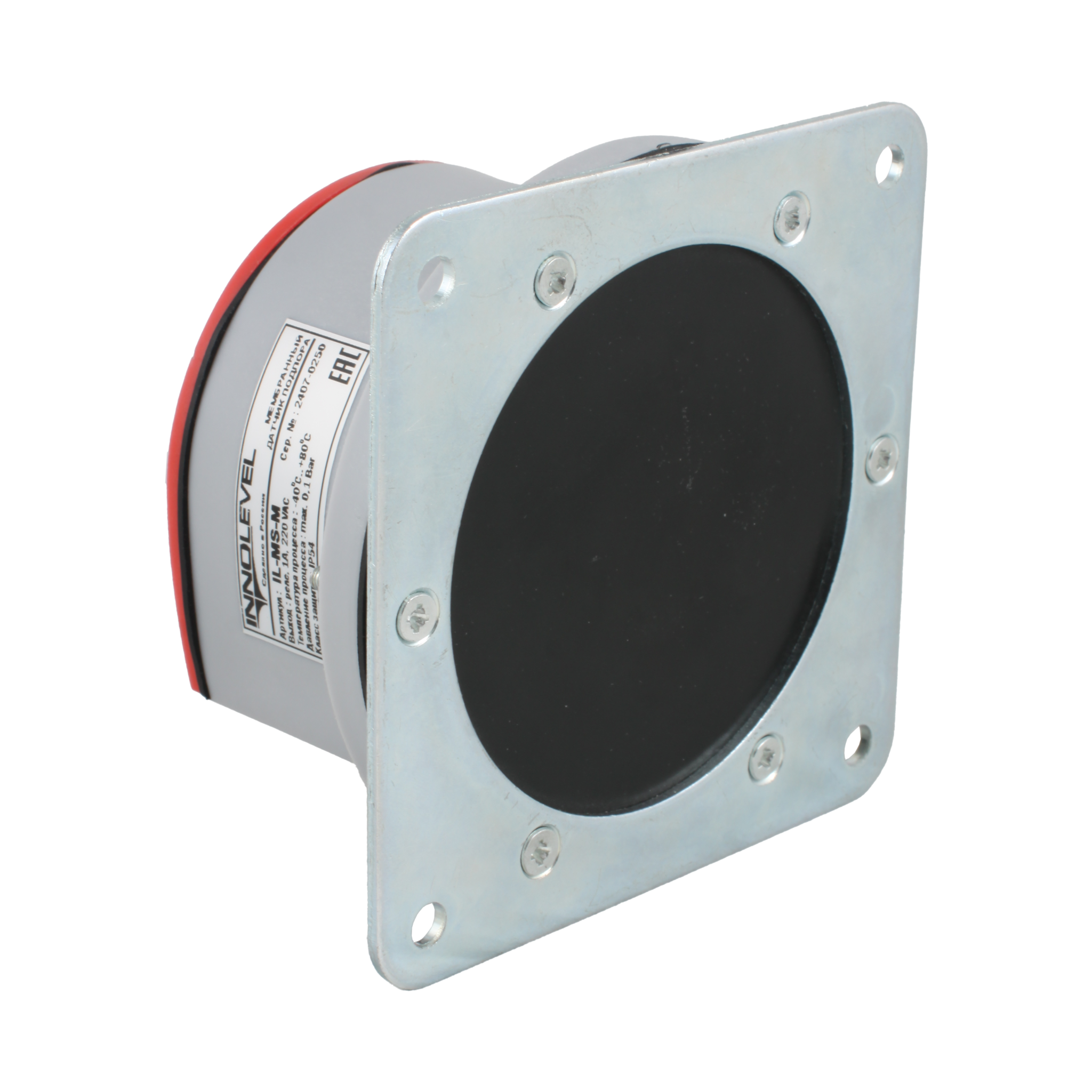

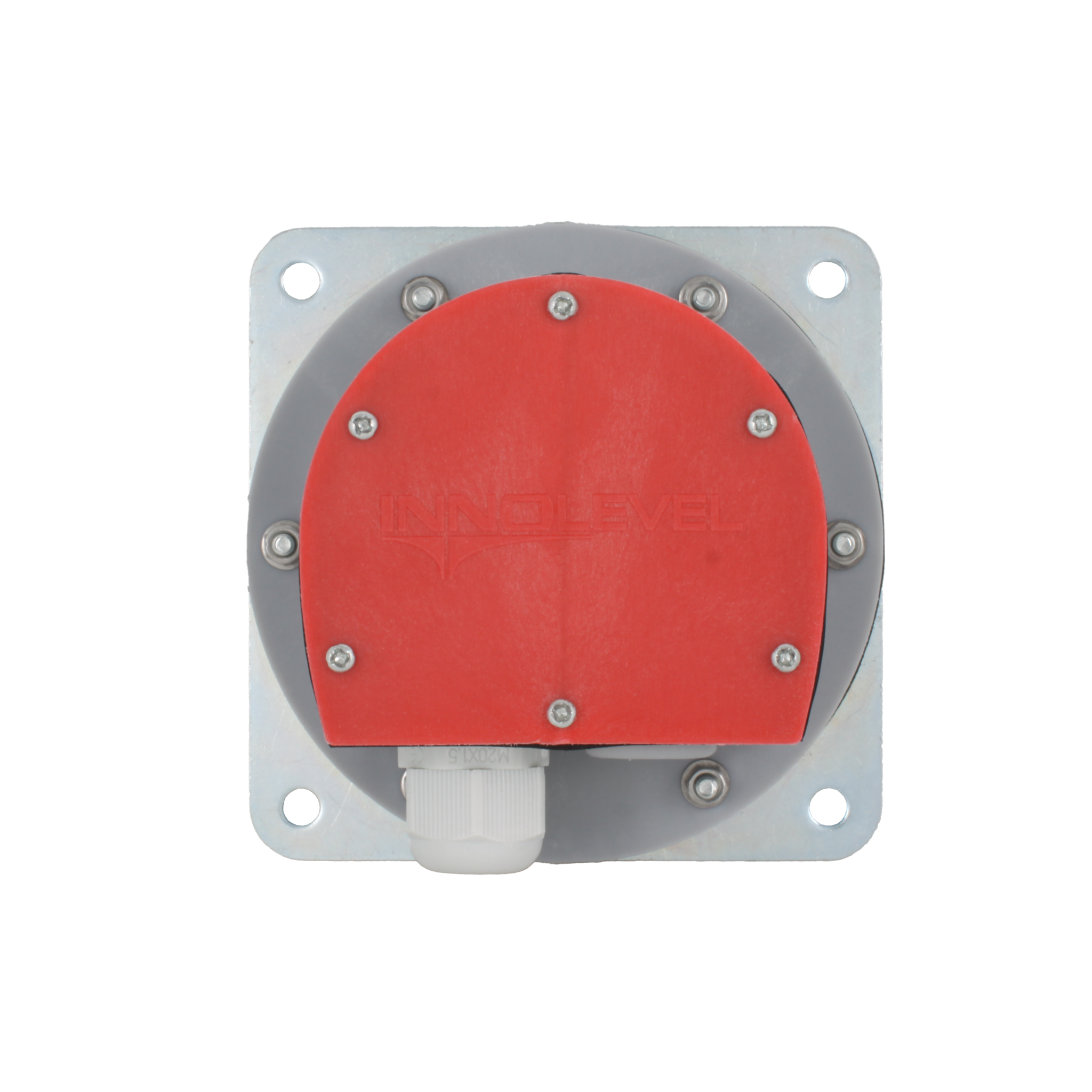

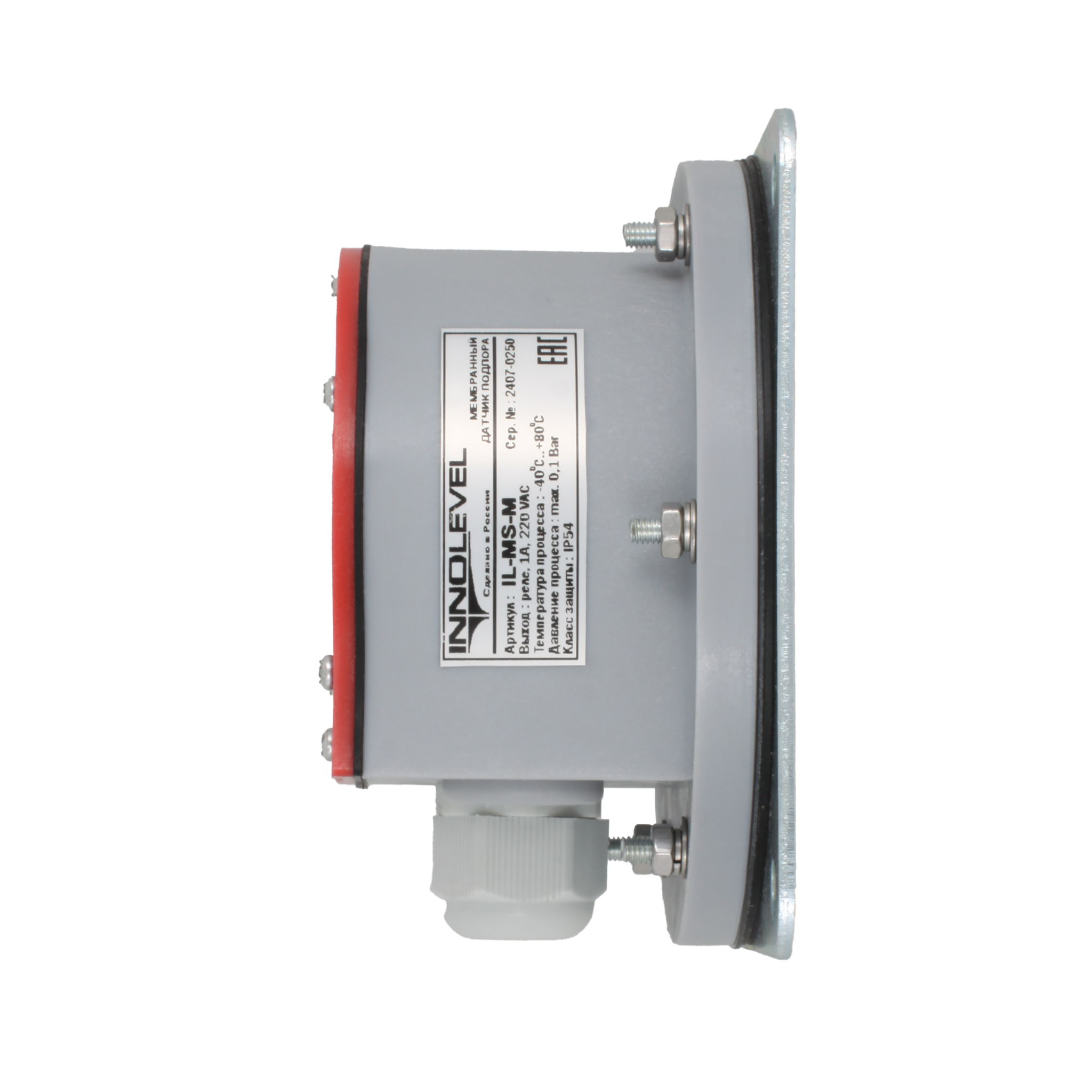

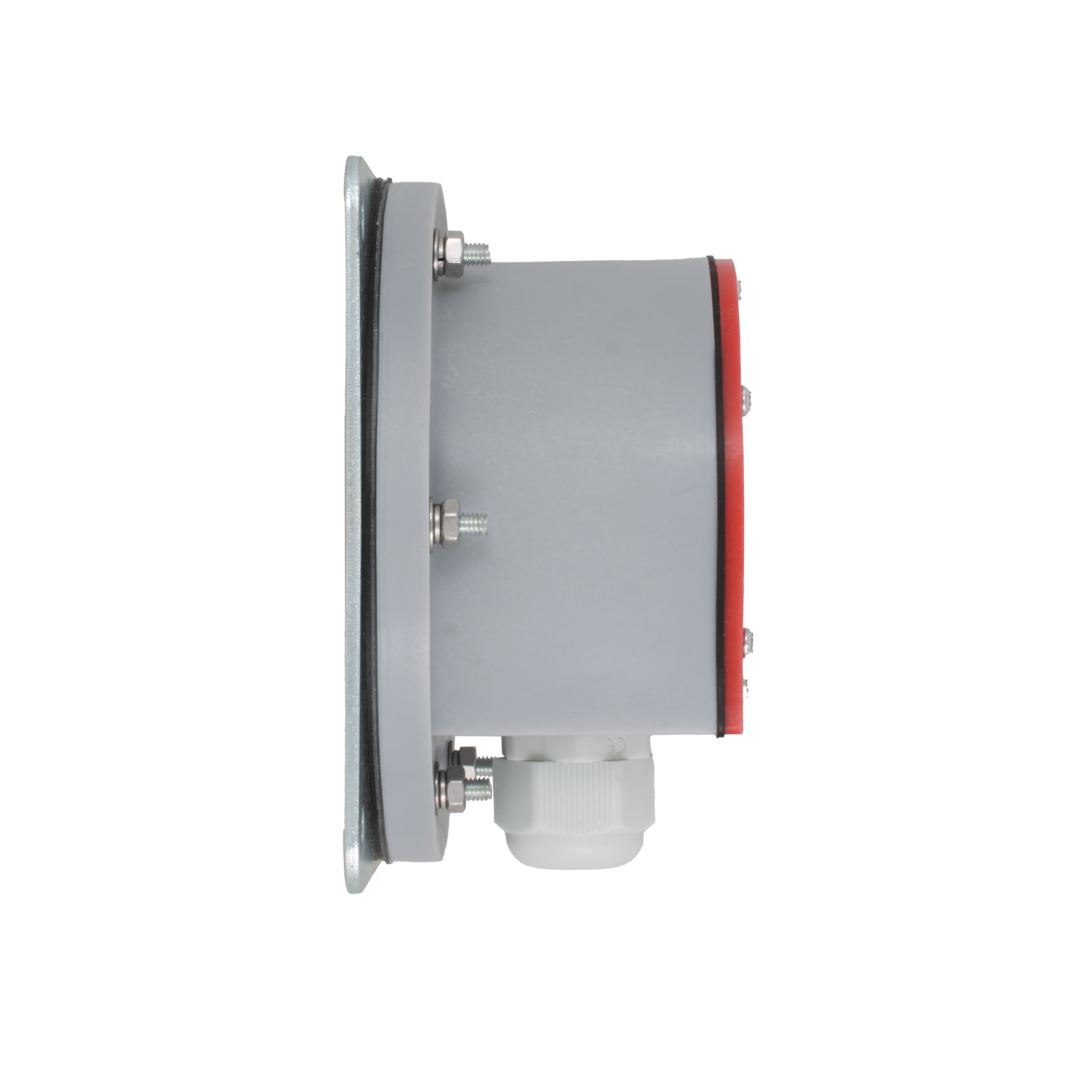

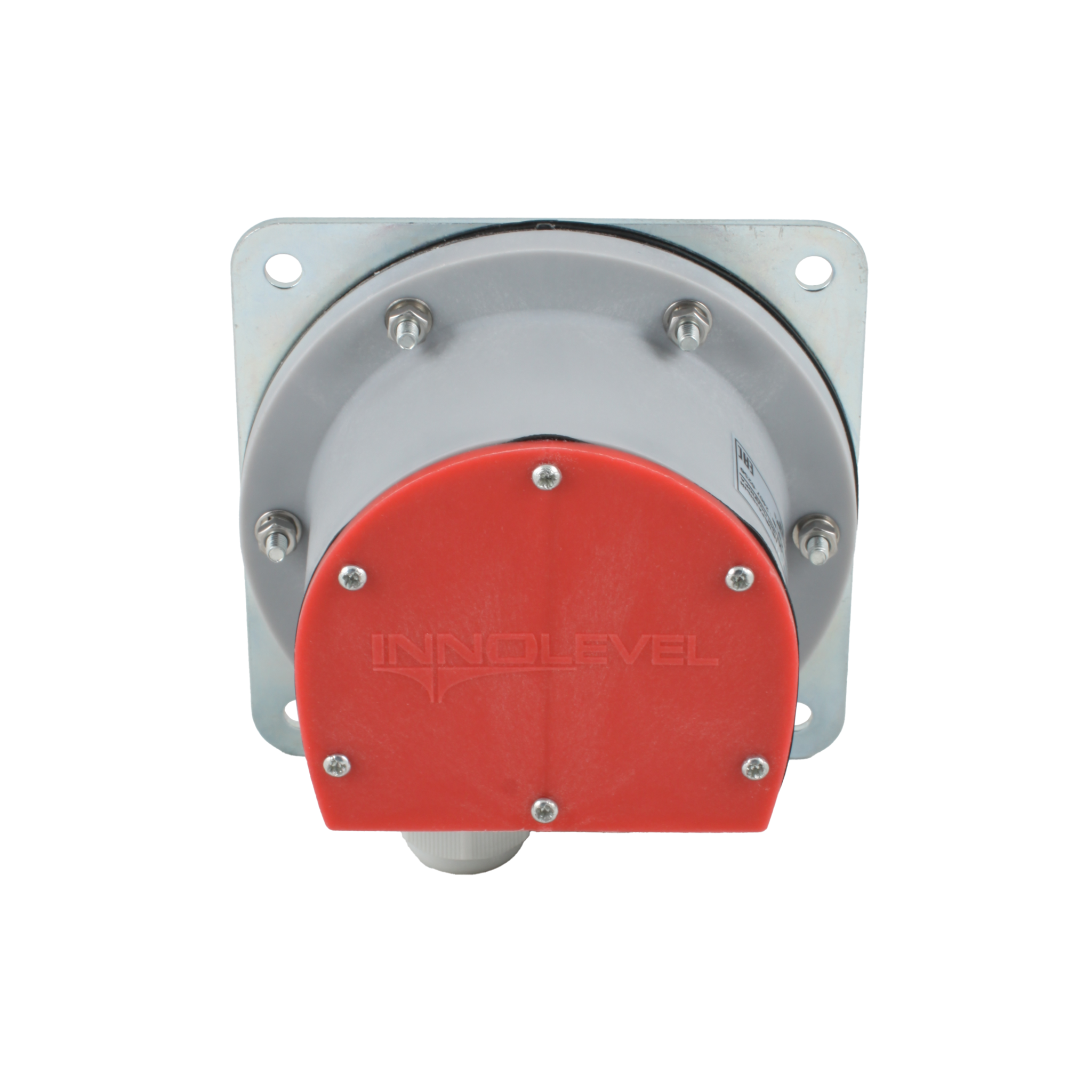

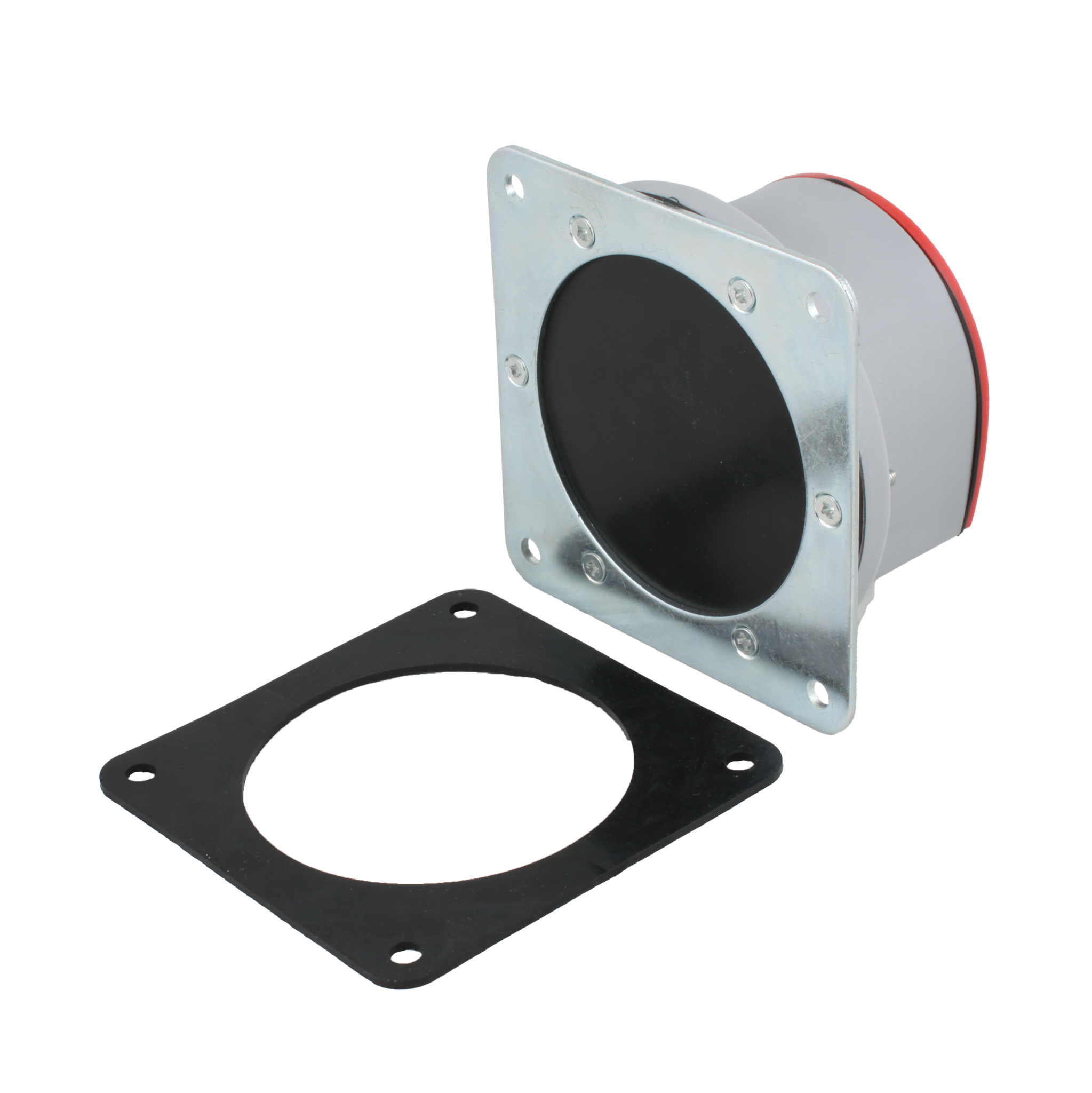

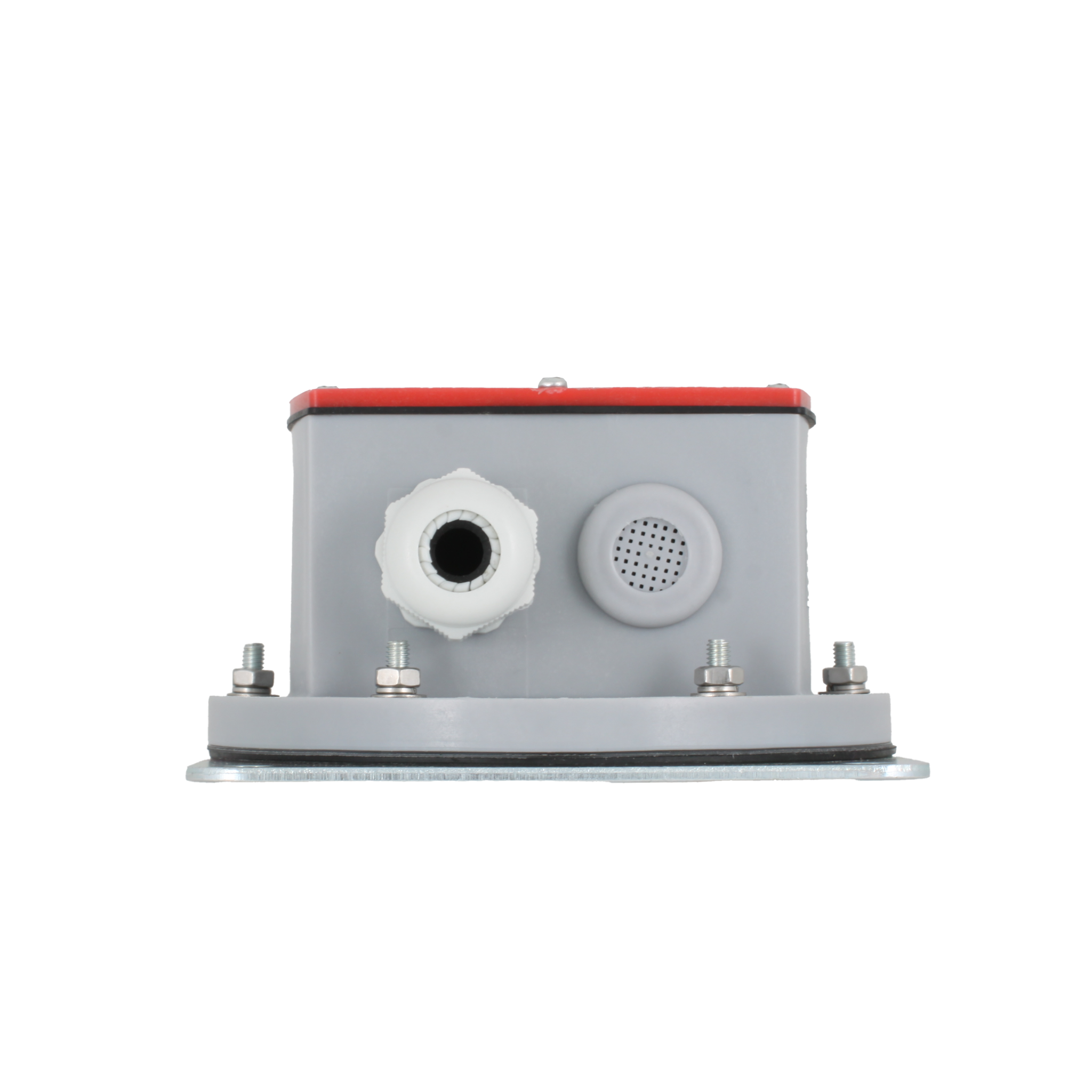

Мембранный датчик подпора для сыпучих материалов INNOLEVEL в пластиковом корпусе (аналог СУМ-1), -40 +80 С, IP54, чувств. от 100 г/л; фланец 114x114 мм, мембрана- NBR, выход- реле SPDT

Мембранный датчик подпора для сыпучих материалов в пластиковом корпусе (аналог СУМ-1), -40 +80 С, IP54, чувств. от 100 г/л; соединение- фланец 114x114 мм, мембрана- NBR, выход- реле SPDT

Мембранный датчик подпора INNOLEVEL серии MS служит для мониторинга состояния линий транспортировки сыпучих материалов. Может быть использован в качестве сигнализатора затора, опустошения устройств выгрузки, заполнения рукавов подачи.

ПРИМЕНЕНИЯ МЕМБРАННЫХ ДАТЧИКОВ INNOLEVEL

Контроль подпора (затора) в шнековом или скребковом транспортере при заполнении бункера после него.

Контроль наполнения башмака нории.

Исключение образования затора в линиях подачи самотеком.

ХАРАКТЕРИСТИКИ МЕМБРАННЫХ ДАТЧИКОВ INNOLEVEL

Корпус Пластик
Мембрана NBR (бутадиен-акриловая резина)
Защита IP54
Температура процесса – 40…+80 °C
Давление процесса до 0,1 Бар
Возможность регулировки чувствительности.

ПРИНЦИП РАБОТЫ

Датчик устанавливается на емкости. Со стороны процесса на датчике размещена мембрана из гибкого материала, под которой расположен микровыключатель. При контакте среды с мембраной возникшее давление прогибает мембрану, задействует микровыключатель, который выдает соответствующий выходной сигнал. При снижении уровня сыпучего материала воздействие на мембрану прекращается, микропереключатель меняет положение на исходное.

ПРИНЦИП РАБОТЫ

Датчик INNOLEVEL серии MS-М устанавливается на емкости. Со стороны процесса на датчике размещена мембрана из гибкого материала, под которой расположен микровыключатель. При контакте среды с мембраной возникшее давление прогибает мембрану, задействует микровыключатель, который выдает соответствующий выходной сигнал. При снижении уровня сыпучего материала воздействие на мембрану прекращается, микропереключатель меняет положение на исходное

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Возможность регулировки чувствительности
Не нуждается в напряжении питания;
Высокая степень защиты IP54;
Компактный корпус позволяет производить монтаж в ограниченном пространстве;

ПРИМЕНЕНИЕ

Контроль подпора (затора) в шнековом или скребковом транспортере при заполнении бункера после него.
Контроль наполнения башмака нории.
Исключение образования затора в линиях подачи самотеком.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд	INNOLEVEL
Степень защиты (IP)	IP54
Тип	Мембранный
Высота, мм	10
Ширина, мм	114
Длина, мм	114
Цвет лампы	Желтый
Количество цветов	1
Звуковой сигнал	Постоянный, включение/выключение
Цвет лампы	Красный
Цвет лампы	Жёлтый
Звуковой сигнал	80дБ
Номин. выходной ток, А	16,5
КПД, %	85
Номинальное выходное напряжение, В	24
Номин. выходной ток, А	5
КПД, %	84
Номин. выходной ток, А	2,5
Номин. выходной ток, А	1,5
КПД, %	83
Номин. выходной ток, А	6
КПД, %	83.5
Номин. выходной ток, А	20
КПД, %	82
Номин. выходной ток, А	12,5
КПД, %	86
Номин. выходной ток, А	8,3
Номин. выходной ток, А	4,2
КПД, %	89
Номин. выходной ток, А	10
Номин. выходной ток, А	4,5
Номин. выходной ток, А	2,1
Номин. выходной ток, А	0,63
Номин. выходной ток, А	0,45
КПД, %	78
Номин. выходной ток, А	0,7
КПД, %	72
Высота, мм	63
Температура эксплуатации	-40…+80
Ширина упаковки, мм	170
Высота упаковки, мм	40
Глубина упаковки, мм	200
Ток, А	DC
Напряжение, В	16…30
Номинальный ток, А	1 A (220 VAC)
Материал	Пластик
Тип выхода	Реле SPDT
Материал чувствительной части	NBR (БУТАДИЕН-АКРИЛОВАЯ РЕЗИНА)
Электрическое присоединение	М20Х1,5
Вес нетто, кг	0.35
Вес бpутто, кг	0.6
Температура окружающей среды, °C	-40…+80
Макс. Рабочее давление, бар	0.1
Минимальная плотность материала, г/л	100
Сопротивление изоляции, Мом	100
Материал мембраны	NBR (бутадиен-акриловая резина)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Корпус	Пластик
Материал мембраны	NBR (бутадиен-акриловая резина)
Класс защиты	IP54
Температура процесса, °C	-40 ºС.…+80 ºС
Давление процесса, бар	до 0,1 бар
Выходной сигнал	1 релейный выход
Свойства сыпучего материала	Минимальный насыпной вес 100 г/л Величина частиц макс. 20 мм
Ресурс	свыше 1 млн. срабатываний
